九阳电磁炉21es55c故障维修实例

这款电磁炉在市场上保有量较大，一个常见的问题是：通电后无任何反应，指示灯不亮，风扇不转，完全没反应。

这通常意味着初级电源或控制板供电部分出了问题，下面我将模拟一个实际的维修流程，从用户报修到最终解决,并提供详细的原理分析和检修步骤。

维修实例：九阳21ES55C电磁炉通电无反应

故障现象描述

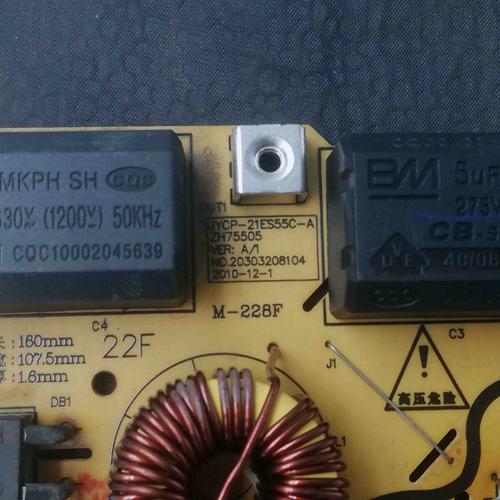

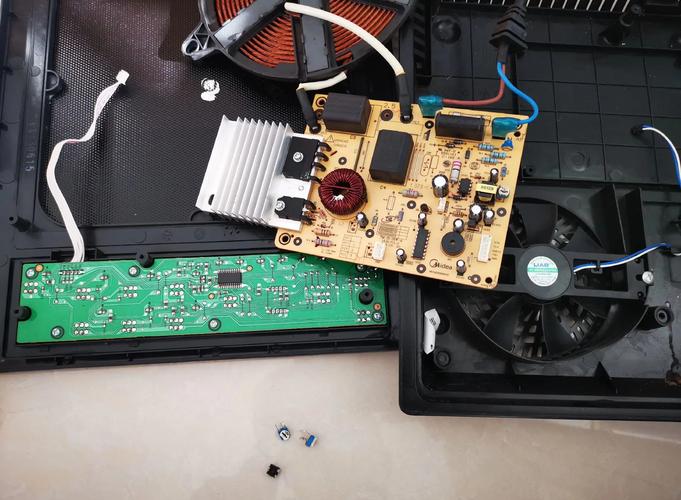

用户送修一台九阳21ES55C电磁炉，反映故障现象为：插上电源，按下开关键，面板无任何显示，电磁炉内部散热风扇也不转动，没有任何“滴”的一声或蜂鸣声，完全像一台“死机”的电器。

初步分析与故障范围判断

1. 现象分析：整机无任何反应，说明控制MCU（微处理器）没有工作，MCU要工作,必须满足两个基本条件：

   • 工作电压正常：通常为+5V。
   • 复位电路正常：确保MCU在上电时能正确初始化。

2. 电源来源：+5V电压来自于开关电源电路，开关电源负责将220V交流电转换成+18V、+5V等直流电压,供给主控板和驱动电路。


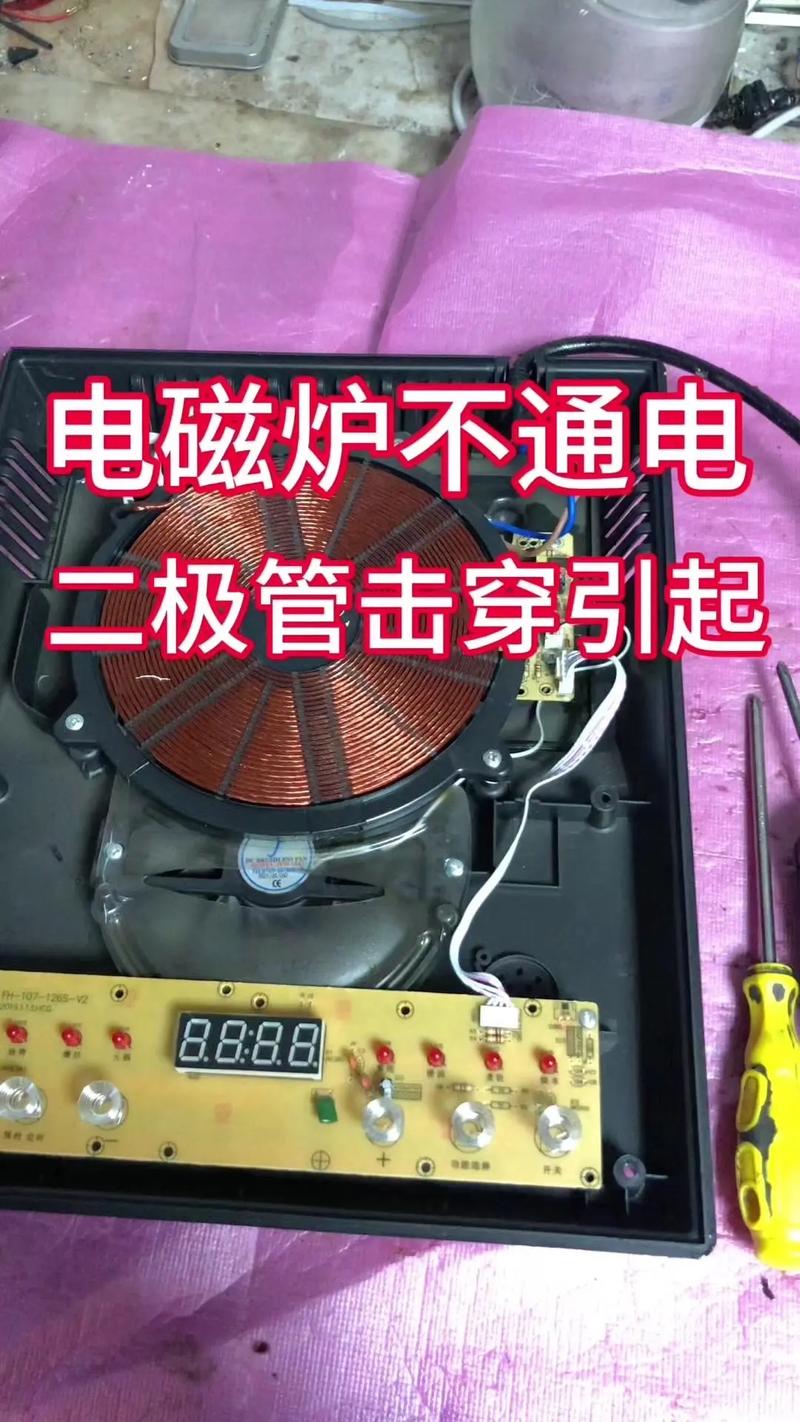

   （图片来源网络，侵删）

3. 故障范围：故障最可能出在开关电源电路或其前级的抗干扰与整流滤波电路，如果开关电源不工作，自然就没有+5V电压供给MCU,整机也就无任何反应。

所需工具与准备

• 工具：万用表（必备）、螺丝刀、尖嘴钳、电烙铁、吸锡器、热风枪（可选）。
• 备件：常用易损件：保险管、桥堆、大滤波电容（如C1, 400V/μF级）、高压电容（如C2, 0.1μF/275V）、+5V稳压块（如78L05）、谐振电容（如C3）、IGBT驱动IC（如TA8316S）。
• 安全：电磁炉内部有高压！维修前务必拔掉电源插头，并给高压电容放电（用带绝缘柄的螺丝刀电容两端短路）。

详细维修步骤

第一步：外观检查与保险管测量

1. 断电：拔下电磁炉电源线。
2. 开壳：拆下电磁炉底部的螺丝,打开外壳。
3. 目视检查：观察电路板是否有明显烧焦、发黑、鼓包的元件,特别是大功率元件和保险管附近。
4. 测量保险管：用万用表的电阻档（或二极管档）测量保险管。
   • 情况A：保险管熔断（开路）。
     • 原因：说明后级电路存在严重短路故障，常见短路点有：桥堆、IGBT（绝缘栅双极型晶体管）、高压电容C2、谐振电容C3。
     • 检修：将万用表打到二极管档，分别测量桥堆的四个引脚（两两一组）和IGBT的C、E极（G极悬空），正常情况下，桥堆和IGBT的内部二极管应有一个正向压降（约0.5V左右），反向应不通，如果测得任何引脚之间存在短路（蜂鸣器长响）,则更换相应损坏的元件。
     • 实例：如果测得IGBT的C、E极短路，那么必须更换IGBT，为了防止再次损坏，建议一并检查并更换驱动电路（如TA8316S）和可能受冲击的电阻、电容，更换后，必须确认所有短路元件已排除,才能换上同规格的新保险管上电测试。
   • 情况B：保险管完好。
     • 原因：说明后级主回路（桥堆、IGBT等）没有短路，故障出在开关电源本身或其前级,这是本次实例假设的情况。

第二步：检查抗干扰与整流滤波电路

既然保险管完好,我们沿着220V交流电的路径向内检查。

1. 检查压敏电阻：压敏电阻通常在电源输入端，用于防雷击，如果它被击穿，会呈短路状态，导致保险管熔断，既然保险管完好，压敏电阻大概率是好的,但也可以用万用表简单测量一下是否短路。
2. 检查桥堆：用二极管档测量桥堆的交流输入端和直流输出端，正常时，交流端到直流+端、直流-端应有一个二极管的特性，直流+端和直流-端之间不应短路，如果桥堆损坏，可能导致直流输出异常,开关电源无法启动。
3. 检查主滤波电容C1：这是一个大容量的电解电容（通常是400V/10μF或12μF），它可能因老化或质量问题导致容量下降或失效，电容失效后，会导致提供给开关电源的直流电压纹波过大，开关电源无法正常起振。
   • 检测：用万用表的电阻档对电容进行充放电测试，或用电容表测量其容量，如果容量远小于标称值或充放电异常,就需要更换。

第三步：重点检查开关电源电路

这是本故障的核心区域，九阳21ES55C的开关电源通常由一个厚膜集成电路（如VIPer12A/22A）为核心构成。

1. 测量关键电压点：

   • 测量主滤波电容C1两端电压：上电（注意安全！）用万用表交流档测量电源输入，确认有220V，然后断电，用直流档测量C1两端的电压，正常值应在300V左右（220V * √2）。
     • 如果无300V电压：说明前级整流滤波电路有问题（如桥堆开路、接线脱落）。
     • 如果电压远低于300V：说明C1失效或负载有轻微短路。
   • 测量+18V和+5V输出：如果C1两端电压正常，但+18V和+5V输出端均无电压，则基本可以断定开关电源没有起振。

2. 检查开关电源起振条件： 开关电源要起振，需要满足几个条件,我们逐一排查：

   • (1) 启动电阻：厚膜IC（如VIPer12A）的VCC脚需要通过一个高阻值的电阻（如几百KΩ）从C1的+端获取启动电压，如果这个电阻开路，厚膜IC就无法启动。
     • 检测：找到启动电阻（通常在C1正极附近，体积较大），用万用表测量其阻值，如果阻值无穷大或远大于标称值,更换之。
   • (2) 反馈电路：开关电源通过一个光电耦合器（如PC817）和稳压控制电路（如TL431）来稳定输出电压，如果这部分电路出问题，可能导致厚膜IC因保护而停止工作。
     • 检测：断电后，测量光电耦合器的初级（1、2脚）和次级（3、4脚）是否短路，正常情况下，次级3、4脚之间应有一个很高的阻值，如果短路,更换光耦。
   • (3) 谐振电容C3：这是开关变压器初级的一个关键电容（通常是几nF），如果它失效或开路，会导致开关电路停振。
     • 检测：用电容表或万用表的电容档测量其容量，如果容量变化很大或为0,更换之。
   • (4) 厚膜集成电路本身：VIPer12A/22A是开关电源的核心，它集成了MOSFET、PWM控制器等多种功能，它自身损坏的概率也较高。
     • 检测：在没有专业工具的情况下，很难直接判断其好坏，通常是替换法，即更换一个新的同型号厚膜IC来测试,这是最直接有效的方法。

第四步：维修实例过程还原

假设我们按照上述步骤,对一台故障机进行检修：

1. 保险管：测量完好。
2. C1两端电压：上电测量,有正常的300V直流电压。
3. +18V/+5V输出：测量均为0V,确定开关电源停振。
4. 启动电阻：测量正常,阻值无误。
5. 光电耦合器PC817：测量初级和次级，均未短路,正常。
6. 谐振电容C3：拆下测量,容量正常。
7. 厚膜IC VIPer12A：将万用表打到二极管档，测量其
