三洋32CE530是一款比较经典的入门级液晶电视，其电源板通常由 TNY277GN 或 TNY278PN 这类小功率PWM控制器为核心构成，这类电源板设计相对简单，故障点也比较集中,维修起来有迹可循。

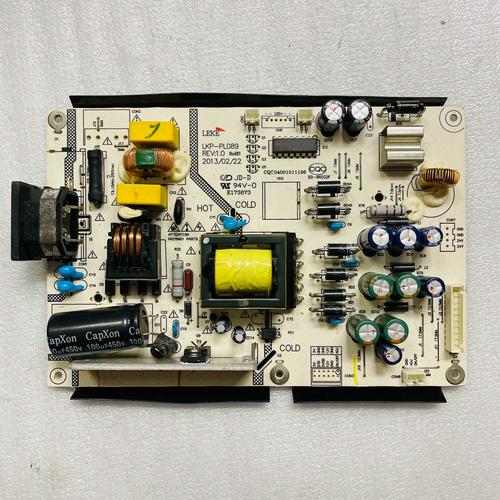

（图片来源网络，侵删）

常见故障现象

当电源板出现故障时,电视通常会表现出以下一种或几种现象：

完全不通电（最常见）
- 现象描述： 电视插上电源后，指示灯不亮，按遥控器或机身键没有任何反应，机器“死寂”。
- 可能原因： 电源板完全没有工作,或工作后没有输出任何电压。
指示灯亮，但无法开机
- 现象描述： 电视插上电源后，待机指示灯（红色或蓝色）亮，但按遥控器或电源键后，指示灯闪烁一下或颜色变化，然后屏幕无光，无图像，无声音,又回到待机状态。
- 可能原因： 电源板的主电源（PFC或+24V）未能正常启动或输出，或者副电源工作正常，但开/待机控制电路或保护电路被触发。
屡烧保险管
（图片来源网络，侵删）
- 现象描述： 更换新的保险管后，一通电或一开机，保险管立即“砰”的一声再次熔断。
- 可能原因： 电源板初级（高压侧）存在严重的短路故障，如整流桥、主开关管、PFC开关管等击穿短路。
输出电压异常（过高或过低）
- 现象描述： 电视能开机，但屏幕出现亮线、花屏、图像扭曲，或者声音异常,甚至有焦糊味。
- 可能原因： 电源板的稳压控制环路出现问题,导致输出电压失控。

主要故障部位及排查思路

针对上述现象，我们可以按照从易到难、从外到内的顺序进行排查。

【重要安全提示】

电源板含有高压，即使断电后，大滤波电容中仍可能储存有致命的电荷。非专业人士请勿自行维修！ 如果一定要尝试,请务必：

断开电源，等待几分钟并用大功率电阻（如1K/5W）对主滤波电容进行放电。
使用隔离变压器进行操作。
保持单手操作,避免形成回路。

完全不通电的排查流程

这是最常见的故障,也是入门维修的起点。

第一步：目视检查
- 保险管： 拔下电源板，找到输入端的保险管（通常是一个玻璃管或陶瓷管），如果保险管发黑、熔断,说明初级电路存在严重短路。
- 元器件： 仔细观察电源板正面和背面，看是否有明显烧焦、鼓包、裂开的元器件，特别是电容、电阻和开关管。
第二步：测保险管状态
- 保险管完好：
  - 问题可能出在： 副电源电路（提供待机+5V电压的部分）。
  - 排查重点：
    1. +5V输出端： 测量电源板输出的+5V电压是否正常，如果没有,说明副电源没工作。
    2. 副电源供电： 测量TNY277/278的VCC（或BP）引脚是否有电压（通常在12V-18V之间），如果没有，检查启动电阻、变压器反馈绕组的相关整流二极管和滤波电容。
    3. TNY277/278本身： 如果VCC电压正常但无+5V输出，很可能是TNY277/278芯片本身损坏。
    4. +5V负载： 5V电压正常，但主板不工作，可能是主板短路导致+5V被拉低，此时需要断开主板的+5V供电，再单独测量电源板是否输出正常+5V。
- 保险管熔断：
  - 问题出在： 初级电路存在短路。
  - 排查重点（务必断电后用万用表电阻档测量）：
    1. 整流桥： 测量四个二极管是否有击穿短路。
    2. 主滤波电容： 测量两端是否短路。
    3. 主开关管（通常在变压器附近）： 这是最容易损坏的元件之一，测量其D-S极是否击穿短路，TNY系列电源的开关管通常集成在芯片内部，如果击穿,TNY芯片和开关管会一起更换。
    4. PFC电路（如果此电源板有PFC）： 检查PFC开关管、PFC二极管、PFC大电容是否击穿。

指示灯亮但无法开机的排查流程

第一步：测量关键输出电压
- 用万用表测量电源板输出的各组电压，特别是+24V（或+12V，看具体机型）和+5V_STB（待机+5V）。
- +5V_STB正常，但+24V无输出或电压很低：
  - 问题可能出在： 主电源（PFC或DC-DC变换）电路，或者开/待机控制电路。
  - 排查重点：
    1. 开/待机控制信号： 测量电源板上连接主板的PS-ON（或称PWR-ON）信号线，开机时，主板会送来一个高电平（如3.3V或5V）或低电平信号，使电源板从待机状态切换到开机状态,检查这个信号是否正常到达电源板。
    2. 主电源芯片： 检查负责主电源的PWM控制器（如TNY277/278在主电源的应用，或专用的主电源芯片）及其外围电路是否工作。
    3. 主电源变压器： 检查主电源变压器次级的整流二极管和滤波电容是否正常。
- +24V电压正常，但机器仍无反应：
  - 问题可能出在： 主板或背光板。
  - 排查重点： 此时故障点很可能不在电源板，而是主板（CPU未工作）或背光板（背光未点亮），需要将电源板接到好的主板或背光板上测试,以确定故障源。

屡烧保险管的排查流程

核心任务： 找到短路点。
排查方法：
1. 断开负载： 将电源板与主板、背光板的所有连接断开,只保留AC输入线和电源板本身。
2. 更换保险管： 换上一个同规格的保险管。
3. 通电测试：
  - 如果不再烧保险，说明短路点在负载（主板或背光板）上，需要分别接上主板和背光板进行测试,找到是哪个板子导致短路。
  - 如果仍然烧保险，说明短路点在电源板本身，此时需要按照“完全不通电”中保险管熔断的排查步骤，重点检查整流桥、主开关管、PFC电路等。

维修技巧与注意事项

图纸的重要性： 如果能找到该电源板的原理图，维修会事半功倍，可以在网上搜索“三洋32CE530电源板原理图”或根据电源板上的型号（通常印在PCB角落）搜索对应图纸。
代换原则：
- 保险管： 必须使用相同规格（电流、速度）的保险管,不可用导线代替。
- 开关管/TNY芯片： 型号必须一致,或参数完全相同的型号代换。
- 电解电容： 更换时，耐压值必须等于或高于原值，容量可以稍大，但最好不超过原值的20%,注意正负极。
- 电阻： 功率值必须相同或大于原值。
虚焊问题： 对于老化的电源板，一些大电流元件的引脚（如输出端子的焊点、开关管的焊盘）可能出现虚焊，在找不到明显故障点时,可以尝试对这些点进行补焊。
保护电路： 现代电源板都有完善的保护电路（过压、过流、过热），一个不起眼的电容性能下降，就可能触发保护，导致电源停止工作，维修时需要有耐心,逐一排查。

对于三洋32CE530的电源板故障，90%以上的问题集中在保险管熔断、副电源不工作（无+5V）和主电源不工作（无+24V）这几个方面。

不通电 -> 先看保险 -> 再测+5V -> 查TNY芯片。
指示灯亮不开机 -> 先测+24V -> 再查PS-ON信号。
屡烧保险 -> 断开负载 -> 确定在电源板 -> 查初级短路。

最后再次强调，电源板维修有一定危险性，如果对电路不熟悉，最稳妥的办法是将整个电源板拆下，找专业的维修人员或在网上购买同型号的电源板进行更换，电源板的价格通常不高,但能省去很多风险和时间。
