统帅液晶电视电源板无5V故障怎么修？

【维修视频教程】统帅液晶电视电源板无5V输出故障详解

核心思路： 5V电压是主板和所有逻辑电路的“心脏”，没有5V，电视通常表现为“三无”（无光、无图、无声音），或者指示灯不亮，维修的关键在于，是电源板自身问题，还是其负载（主板）问题导致电源保护。

第一步：安全准备与初步诊断（视频开场）

1. 断电与放电：

   • 将电视电源线拔下。
   • 找到电源板上大容量的滤波电容（通常是400V耐压值的），用大功率电阻（如1K/5W）的两个引脚分别接触电容的正负极，进行放电。（安全第一，防止电击！）

2. 拆机：

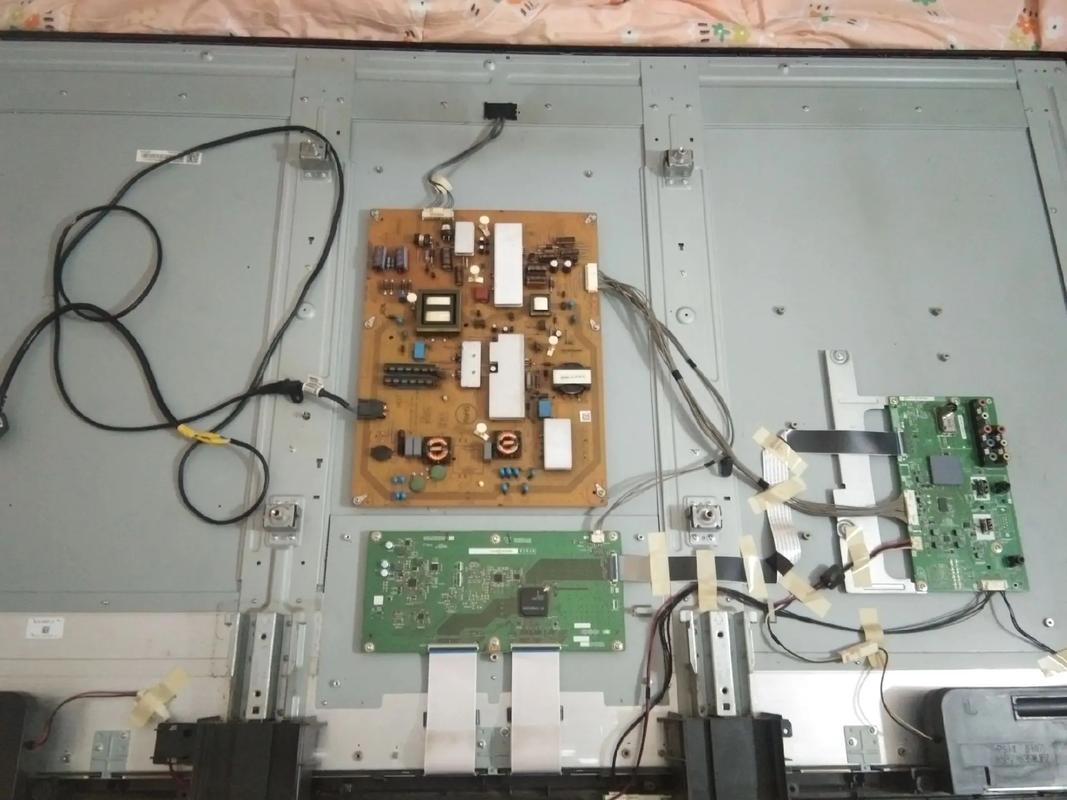

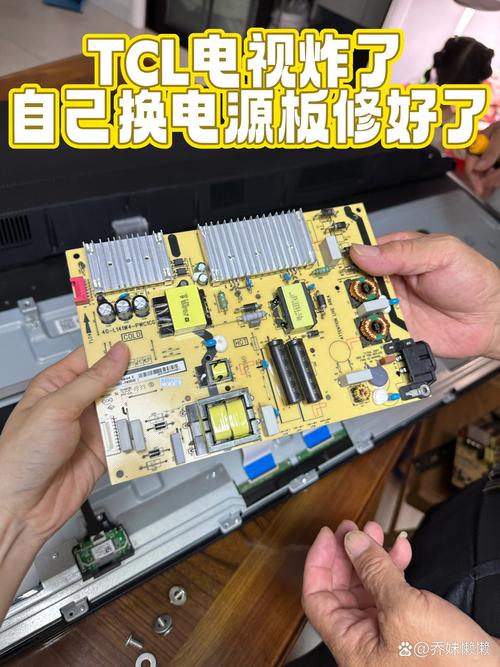

   • 拆开电视后盖,找到电源板（通常在电视底部或侧面，是最大的一个板子）。
   • 断开电源板到主板的所有排线（特别是连接主板的排线，通常是24针或14针）。
   • 关键一步： 为了判断是电源板问题还是主板问题，我们需要“假负载”测试。

第二步：假负载测试（判断故障范围）

1. 制作假负载：

   • 找一个大功率水泥电阻或汽车灯泡（如21W/12V或5W/6V）。
   • 计算功率：假负载的功率建议在5V电压下，电流为1A左右，即功率 P = 5V * 1A = 5W，所以一个5W/6V的灯泡或5欧姆/5W的电阻比较合适。
   • 将假负载连接到电源板5V输出的焊盘或排线上（正极接+5V，负极接地）。

2. 通电测试：


   （图片来源网络，侵删）
   • 给电源板单独通电（确保输入电压正确，如AC 220V）。
   • 观察现象：
     • A. 指示灯亮起，假负载正常工作（灯泡亮）：
       • 电源板5V输出电路基本正常，故障很可能在主板或屏线，主板上的元件（如CPU、内存、解码芯片）短路，导致电源板进入保护状态。
       • 下一步： 检测主板是否有短路，断电后，用万用表的二极管档或电阻档测量主板5V供电对地的阻值，正常情况下，阻值应在几百欧姆以上，如果阻值很小（几欧姆甚至为0），则说明主板有短路。
     • B. 指示灯不亮，假负载不工作，保险丝烧毁：
       • 故障在电源板的初级（PFC）或开关电路，存在严重短路。
       • 下一步： 检查保险丝（F1）是否熔断，如果熔断，说明初级电路有短路，重点检查：
         • 整流桥（BD1）： 是否击穿短路。
         • PFC开关管（如Q801）： 是否击穿短路（用万用表二极管档测量D-S极是否导通）。
         • PFC二极管（如D801）： 是否击穿。
         • 输入抗干扰电路（X电容、共模电感）： 是否短路。
     • C. 指示灯不亮，假负载不工作，但保险丝完好：
       • 这是“无5V”故障最常见的情况，故障点可能在初级电路未启动或次级整流电路。
       • 下一步： 进入详细的电源板电路分析。

第三步：详细电路分析与检修（视频核心部分）

以常见的“+5VSB（待机5V）”和“+5V（主电源5V）”都无输出为例进行分析。

情况1：待机5V（+5VSB）也无输出

待机5V由一个独立的副电源（小功率开关电源）产生，如果它也没有，说明副电源或其控制电路有问题。

1. 检查副电源供电：

   • 通电后,测量副电源变压器（T2）初级侧的供电，通常是一个小功率的整流桥（BD2）或半波整流电路。
   • 测量其输出端是否有300V左右的直流电压，如果没有，检查保险丝、限流电阻、抗干扰电路。

2. 检查副电源启动电路：


   （图片来源网络，侵删）
   • 副电源需要一个启动电阻（通常是一个高阻值的大电阻，如1MΩ/2W）从300V端给副电源IC（如TEA1532, VIPer12A等）的供电脚（VCC或第8脚）提供初始电压，让IC开始工作。
   • 重点检查这个启动电阻是否开路或变值，这是最常见的故障点之一。

3. 检查副电源IC本身：

   • 如果启动电阻完好,测量IC的VCC脚电压，如果电压很低或为0，可能是IC损坏。
   • 检查IC的反馈脚（FB）和电流检测脚（CS）是否对地短路。
   • 用万用表二极管档测量IC各引脚对地是否有短路,如果短路，基本可判定IC损坏，需要更换。

情况2：待机5V（+5VSB）正常，但主电源5V无输出

这说明主电源的PFC电路和主开关电源（大功率变压器T1）没有工作，或者工作后5V整流电路有问题。

1. 检查PFC电路是否工作：

   • PFC电路的作用是提升电压并稳定,它正常工作后，PFC输出端（通常在大电容C801/C802两端）应有380V-400V的直流电压。
   • 测量PFC输出电压：
     • 如果没有380V电压,说明PFC电路未启动。
     • 检查PFC驱动IC（如NCP1397, L6599D等）的供电脚（VCC）是否有电压，这个电压通常由一个辅助绕组经整流二极管和滤波电容提供。
     • 检查PFC驱动IC的使能脚（EN）是否为高电平（待机时通常为低电平，收到开机信号后变为高电平）。
     • 检查PFC开关管（Q801）是否击穿。
     • 检查PFC电感（L801）是否开路。

2. 检查主开关电源是否工作：

   • 如果PFC电压正常（380V），但5V没有，问题出在主开关电源或5V整流电路。
   • 测量主电源IC（如NCP1393, SG6848等）的供电脚（VCC）： 这个电压同样由变压器T1的辅助绕组提供，如果VCC电压不正常，检查相关的整流二极管、滤波电容、限流电阻。
   • 测量主电源IC的VCC脚电压： 如果没有电压，可能是辅助绕组电路开路或IC损坏。
   • 检查主电源IC的使能脚（EN）： 确保收到了主板送来的开机高电平信号。

3. 检查5V整流滤波电路：

   • 如果主电源IC的VCC电压正常,但5V输出端无电压，可能是次级整流电路问题。
   • 找到5V整流二极管（通常是肖特基二极管，如SB560, SB1100等），检查它是否开路或损坏。
   • 检查5V滤波电容（Cxxx）是否失效或鼓包，失效的电容会导致电压带不动负载，空载时可能正常，一接主板就掉电。

第四步：总结与常见元件更换（视频结尾）

1. 故障概率排序（从高到低）：
   • 初级电路： 启动电阻开路、PFC开关管击穿、主电源IC损坏。
   • 次级电路： 5V整流肖特基二极管开路/损坏、5V滤波电容失效。
   • 控制/反馈电路： 光耦（PC817）损坏
