康佳T2122A三无故障维修，核心故障点在哪？

“三无”故障是CRT电视中最常见也最基础的故障，其根源几乎都出在开关电源电路，因为开关电源负责为整机提供所有工作电压，一旦它停止工作，主板、行扫描、伴音等所有后续电路都将瘫痪。

第一部分：安全须知与准备工作

在开始任何维修之前，安全永远是第一位的。

1. 高压危险：CRT电视的显像管阳极存在上万伏的高压，即使在关机后，高压电容中仍储存有大量电荷，维修前，必须对显像管高压嘴进行放电操作，可以使用带绝缘手柄的螺丝刀，一端接地（如电视机的金属外壳），另一端去接触高压帽的金属部分，听到“啪”的一声放电声,重复几次直到没有放电声为止。
2. 防电击：开关电源部分虽然高压已通过行输出变压器隔离，但初级电路（220V交流输入整流滤波后）仍有300V左右的直流高压，足以造成电击，务必在断电、拔下电源插头的情况下进行操作。
3. 工具准备：
   • 万用表（必备,最好有数字表和指针表）
   • 隔离变压器（强烈推荐，它能将市电与维修电路隔离，防止因电源线接线错误导致机壳带电,非常安全）
   • 常用螺丝刀、尖嘴钳、镊子
   • 电烙铁、焊锡、松香
   • 替换元件（如保险丝、开关管、稳压二极管等）

第二部分：维修思路与核心检查流程

“三无”故障的维修遵循一个由简到繁、由外到内的原则，核心思路是：先判断电源是否起振，再查保护电路是否动作，最后查负载是否过重。

流程图： 开机观察 -> 查保险丝 -> 测300V电压 -> 浇V+电压 -> 查PWM控制芯片 -> 查负载

第三部分：详细维修步骤

外观检查与保险丝测量

1. 观察电源指示灯：按下电源开关，观察电源指示灯是否亮，如果亮，说明电源部分的初级电路（保险丝、整流桥、滤波电容）基本正常，问题可能在次级或负载，如果不亮,则问题集中在电源初级电路。
2. 测量保险丝：打开后盖，找到电源板上的保险丝（通常是一个玻璃管或绿色/棕色的方形元件）。
   • 保险丝熔断（开路）：这表明电源初级电路存在严重的短路故障。切勿直接更换保险丝通电！ 否则会立刻烧毁新保险丝，甚至扩大故障范围。
     • 重点检查对象：
       • 整流桥：用万用表二极管档测量其四个引脚,是否有击穿短路。
       • 滤波电容C807/C808：通常是两个并联的几百微法的大电容，检查是否鼓包、漏液或击穿。
       • 开关管Q801：这是最常见的故障点，用万用表二极管档测量其三个极（b, c, e），检查c-e或b-e之间是否击穿短路，如果击穿，必须找到击穿的原因,通常是稳压控制环路或尖峰吸收电路故障。
       • 消磁电阻PTC：虽然它烧断会导致保险丝熔断,但相对少见。
   • 保险丝完好：说明初级电路没有大的短路,此时应继续向下检查。

测量关键电压点

1. 测量300V直流电压：


   （图片来源网络，侵删）
   • 在滤波电容（C807/C808）两端测量，应有约 300V 左右的直流电压。
   • 如果300V电压正常：说明保险丝、整流桥、滤波电容都正常,问题出在开关变压器次级之后的电路或开关电源未起振。
   • 如果300V电压为0：说明交流输入或整流滤波电路有问题，重点检查电源线、保险丝、限流电阻、整流桥。

2. 测量开关电源输出的主电压（V+，通常是+B）：

   • 康佳T2122A的主电压（供给行扫描电路的电压）通常是 +115V 左右（具体请参考图纸或主板标注）。
   • 如果115V电压正常：说明开关电源工作正常，问题出在行扫描电路或信号处理电路，但这种情况较少见，因为行电路故障通常会引发电源保护，导致V+电压下降或消失。
   • 如果115V电压为0或严重偏低：这是“三无”故障最常见的情况，说明开关电源没有正常工作。

排查开关电源不工作的原因

当300V正常但V+为0时，说明开关管没有起振,需要检查以下几个核心部分：

1. 检查开关管Q801的启动电路：

   • 开关管需要一个初始的基极电流才能导通并开始振荡，这个电流通常通过一个启动电阻（如R804、R805等，阻值通常在几百KΩ）从300V电压取电,提供给开关管的基极。
   • 用万用表测量启动电阻是否开路或阻值变大,这是一个非常常见的故障点。

2. 检查PWM控制芯片（通常为STR-S6709）及其外围电路：


   （图片来源网络，侵删）
   • 康佳T2122A的电源核心芯片是STR-S6709，这是一个集成了开关管、振荡器、保护功能的厚膜电路,它的好坏直接决定了电源能否工作。
   • 测量STR-S6709各脚电压：找到维修手册或图纸，对照STR-S6709的正常工作电压进行测量，重点关注：
     • (1)脚 (FB/反馈)：反馈电压输入端，如果电压异常,说明稳压环路有问题。
     • (5)脚 (Vcc)：芯片工作电源供电端，这个电压由开关变压器的一个辅助绕组提供，如果此脚无电压，可能是启动电阻开路,或者辅助绕组开路。
     • (7)脚 (GND)：接地。
   • 检查STR-S6709本身是否损坏：如果外围电路无明显问题，而各脚电压严重异常，很可能是STR-S6709内部损坏，需要更换，更换时注意散热，并检查其外围的稳压二极管（如D832）是否也击穿。

3. 检查稳压控制环路：

   • 这个环路负责稳定输出电压，主要由光耦（PC817）、误差取样放大器（如TL431）和相关电阻组成。
   • 如果稳压环路出现故障（如光耦失效、TL431失效、取样电阻变值），可能会导致开关电源停振或输出电压异常,从而被保护电路锁定。
   • 检查光耦：测量其内部发光二极管和光敏三极管是否正常。
   • 检查误差放大器TL431：测量其R、K、A三个引脚的电压是否正常。

4. 检查过流、过压保护电路：

   • 开关电源通常设有保护电路，如果检测到过流（负载短路）或过压,会强制关断电源。
   • 过流保护：通常通过一个电流检测电阻（如R811）来实现，如果此电阻开路或阻值变大,会误触发保护。
   • 过压保护：通常由稳压二极管（如D832）构成，如果此稳压管击穿，会触发STR-S6709的过压保护功能，导致V+输出为0。

检查负载（行扫描电路）

如果以上电源部分都检查正常，V+电压也正常，但整机仍“三无”，那么问题可能出在负载，即行扫描电路。

1. 行输出管Q401检查：行输出管是行电路的功率输出级，工作在高电压、大电流状态下，是故障高发区，用万用表测量其c-e极是否击穿短路，如果击穿，必须更换，并检查导致其击穿的原因（如行逆程电容失容、阻尼二极管漏电等）。
2. 行输出变压器（FBT，俗称“高压包”）检查：高压包内部短路也会导致行电流过大，引起电源保护，可以测量其初级绕组的电阻，并与正常值对比，如果异常,需要更换。
3. 行振荡电路：检查行振荡芯片（如LA7837/7838）及其外围电路，如果行振荡不工作，行输出管也不会工作，但通常不会导致电源V+为0。

第四部分：康佳T2122A常见故障点总结

根据维修经验，康佳T2122A的“三无”故障,按概率高低排序如下：

1. STR-S6709厚膜电路损坏：最最常见！通常表现为保险丝熔断，开关管Q801也一并击穿，更换时，建议连同周边的稳压二极管D832、电阻R812等一同检查更换。
2. 启动电阻开路：在300V和STR-S6709的Vcc脚之间，通常有一两个大阻值（如470KΩ）的电阻，它们容易因老化而开路,导致电源无法启动。
3. 滤波电容C807/C808失效：容量下降或漏电，导致300V电压不稳,电源无法正常工作。
4. 开关管Q801击穿：往往是STR-S6709损坏连带烧毁的。
5. 稳压环路故障：如光耦PC817或TL431损坏,导致电源停振。
6. 行输出管Q401击穿：导致负载过重,引发电源保护。

维修建议

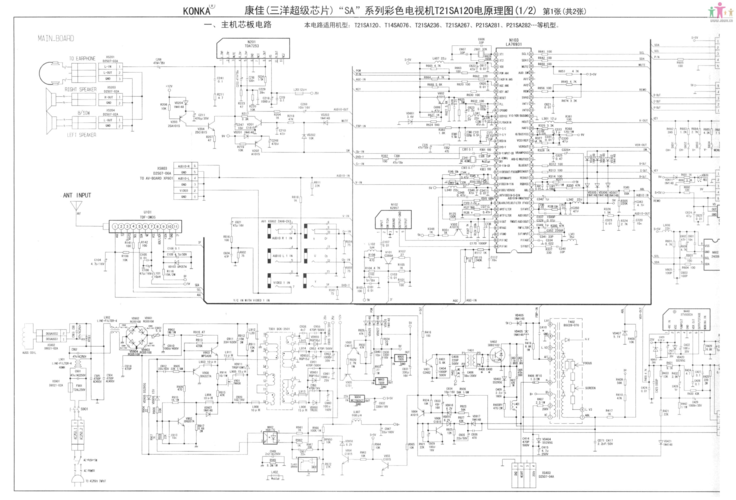

• 先图纸，后实测：如果能找到该型号的电路图，维修将事半功倍，图纸能告诉你各引脚的正常电压、电阻值和信号波形。
• 先静态，后动态：在更换可疑元件（如STR-S6709）后，先不连接负载行电路，用一个假负载（如220V/100W的灯泡）接在V+输出端，通电测量V+电压是否正常，如果正常，说明电源本身修复了，问题在行电路，如果仍不正常,说明电源还有其他问题。
• 注意虚焊：对于老式电视机，长时间工作后，某些大电流、大功率元件的焊点可能出现虚焊，在检查无果时，可以重点检查STR-S6709、行输出管、滤波电容等元件的焊点,进行补焊。

希望这份详细的维修指南能帮助你顺利解决问题，维修电子产品需要耐心和细心,祝你成功！
