l42r3电源板保护故障维修如何排查？

“保护故障”是维修中最常见也最头疼的问题，它不是一个单一的故障点，而是一种现象，当电源板或其负载检测到异常时（如电压过高、电流过大、短路等），会启动保护机制，关闭或间歇性工作，以防止故障扩大和损坏其他元件。

维修的核心思路是：先判断是哪种保护，再找到引发保护的根源。

第一步：安全准备与初步检查

在维修任何开关电源之前,安全永远是第一位的。

1. 隔离与放电：

   • 将电源板从电视上完全拆下。
   • 务必对大电容进行放电！ L42R3的电源板上通常有一个大容量的电解电容（如400V/470uF），即使拔掉插头，里面仍存有高压电，使用一个大功率的电阻（如1kΩ/5W）的两个引脚去接触电容的正负极，进行放电。严禁直接短路放电！

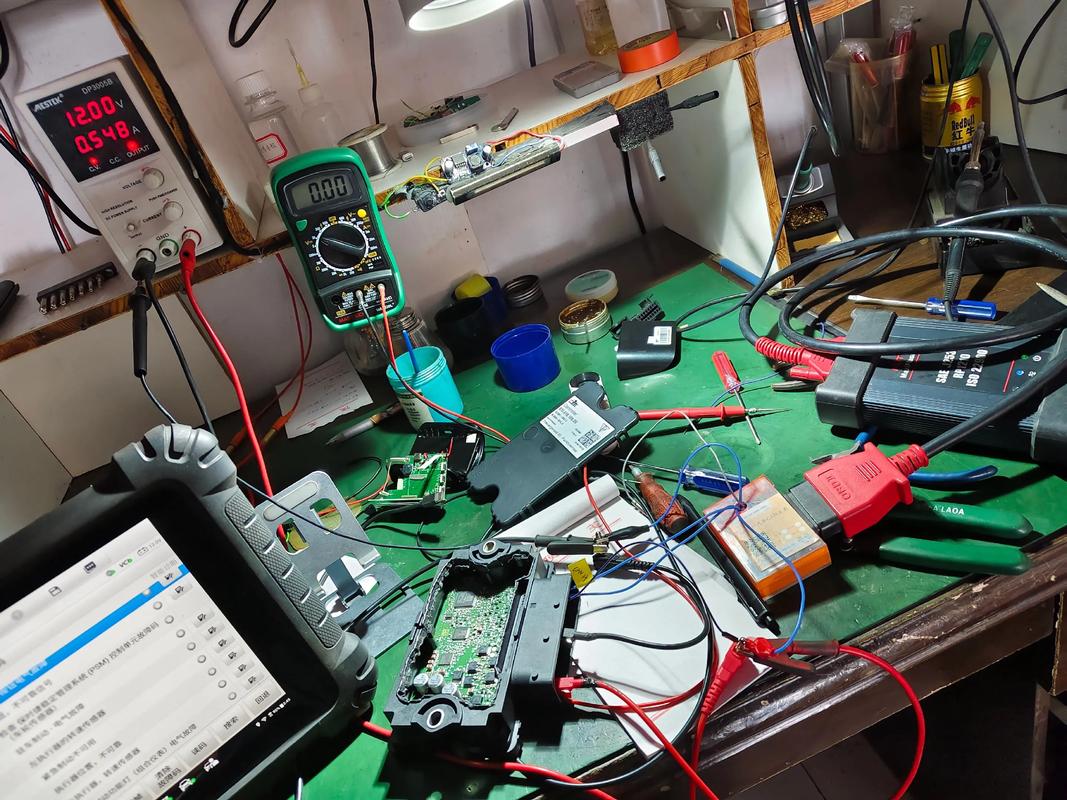

2. 工具准备：


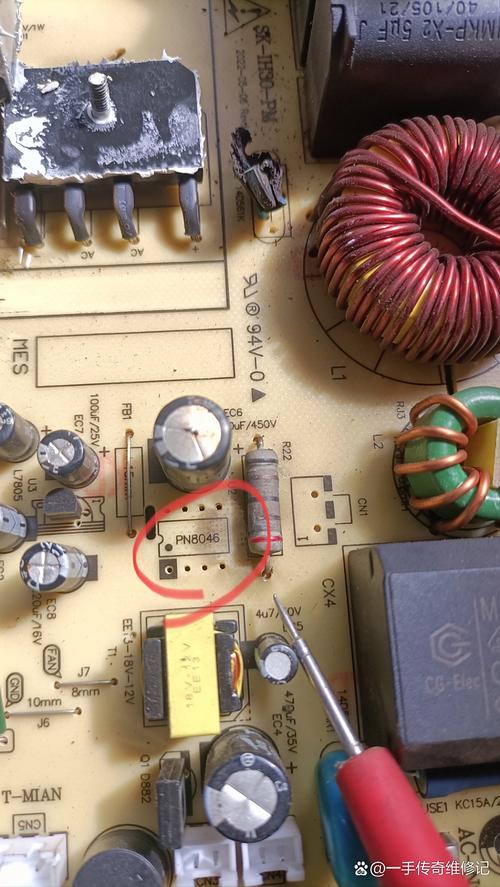

   （图片来源网络，侵删）
   • 万用表（必备，最好有二极管档和电容档）。
   • 示波器（强烈推荐，对于开关电源维修几乎是“火眼金睛”）。
   • 焊台、热风枪、助焊剂、吸锡线。
   • 稳压电源（用于模拟供电测试，非常关键）。
   • 假负载（如汽车灯泡、水泥电阻，用于测试主电源）。

3. 目视检查：

   • 仔细观察电源板正反面,看是否有明显烧黑的元件、炸裂的电容、虚焊的焊点。
   • 重点检查PFC大电容、主变压器、输出端的电解电容，这些是故障高发区。

第二步：判断保护类型与工作状态

L42R3电源板的保护通常分为两大类：PFC保护和主电源（+24V/VCC）保护，它们的故障现象和检测点都不同。

A. 通电观察现象（短时通电法，非常危险！请务必小心！）

给电源板通电,观察指示灯或测量关键电压，但通电时间不要超过1-2秒，一旦发现异常立即断电。

1. 指示灯观察：


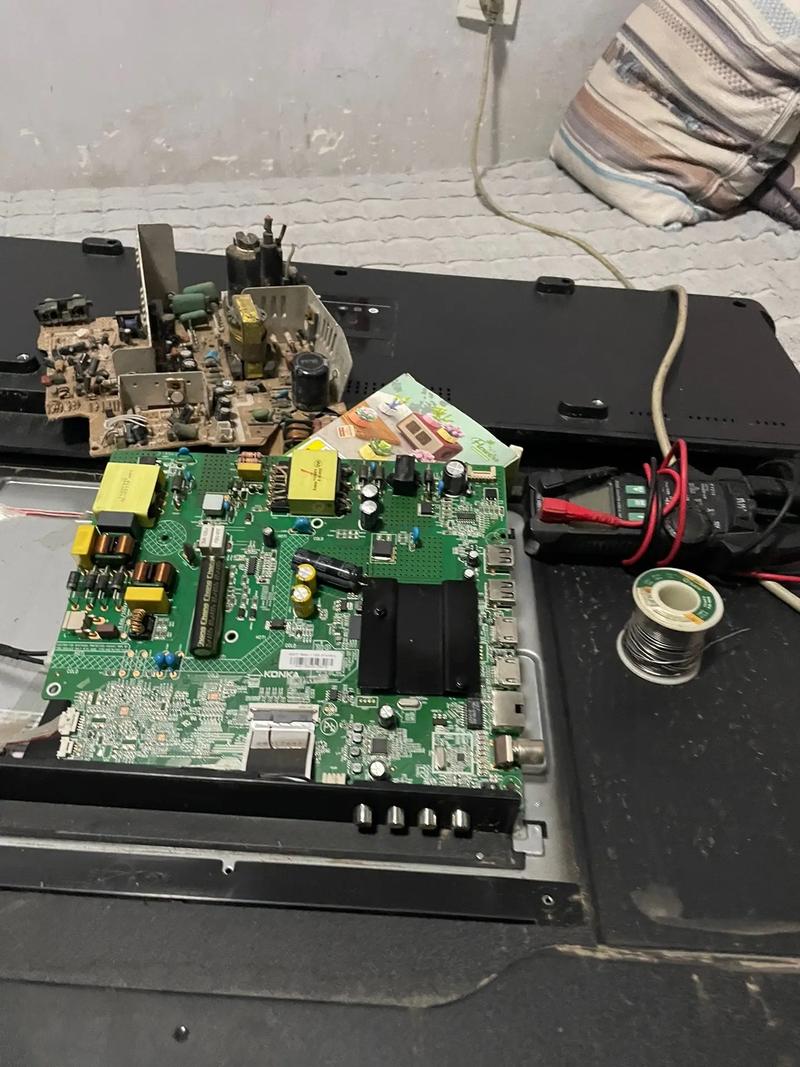

   （图片来源网络，侵删）
   • 正常：接通AC电源后，电源板上的待机指示灯（如果有的话）会亮起，主板待机电压（+5VSB）正常输出。
   • 故障现象1（PFC部分不工作）：指示灯可能闪烁或微亮，但很快熄灭，能听到“嘀”的一声（继电器吸合又断开），或者听到“吱吱”的尖叫声，这通常是PFC电路或其负载有故障。
   • 故障现象2（主电源保护）：指示灯可能不亮，或者亮一下就灭，可能听不到任何声音，或者听到继电器反复吸合的“咔哒”声。

2. 关键电压测量：

   • PFC电压（+380V）：这是PFC电路工作后的输出电压，正常值在AC220V输入时约为380V，如果此电压为0V或很低，说明PFC电路未工作。
   • 主电源电压（+24V）：这是为屏幕背光和主板供电的主要电压，如果此电压为0V或电压很低，说明主电源未工作或进入了保护。
   • 待机电压（+5VSB）：这是电源板在待机状态下输出的电压，为主板供电，如果此电压正常，说明电源板的初级控制部分基本正常，如果此电压为0V，问题可能出在初级待机电路。

第三步：分区域排查故障

根据第二步的判断,我们可以将故障范围缩小到PFC电路或主电源电路。

A. PFC电路故障排查

PFC电路的作用是将整流后的不稳定DC电压（约300V）升压并稳定到380V左右，为主电源提供稳定的输入，如果PFC不工作，主电源也无法正常工作。

关键检测点：

1. PFC驱动芯片：通常是SG6848或NCP1653等，测量其供电脚（如VCC）、启动脚（如Vstart）、使能脚（如Enable）电压是否正常，检查其输出驱动脉冲（用示波器看OUT脚）有无。
2. PFC开关管（MOSFET）：检查是否击穿短路，用万用表二极管档测量D-S极，正反向电阻应很大，如果短路，必须找到击穿原因，通常是PFC升压二极管、PFC大电容或主电源负载有问题。
3. PFC升压二极管：这是一个快恢复二极管，容易击穿，用二极管档测量，正反向应有明显差异。
4. PFC大电容（400V）：测量其容量是否下降，或是否失效，用万用表电容档测量，容量偏差不应超过20%。
5. PFC电感：检查是否开路或匝间短路。

常见PFC故障点：

• PFC驱动芯片损坏（如SG6848）。
• PFC开关管击穿（最常见，务必检查周边元件）。
• PFC升压二极管击穿。
• PFC大电容鼓包或失效。

B. 主电源（LLC谐振）故障排查

主电源负责将PFC输出的+380V电压转换为+24V（或+12V等）电压供给负载，其保护机制通常通过电压反馈（光耦）和电流检测（电流检测电阻/CT变压器）来实现。

关键检测点：

1. 主电源PWM控制芯片：通常是NCP1399或FSFR2100等，测量其VCC供电电压、使能脚、过压/过流保护引脚的电压。
2. LLC谐振开关管（上下两个MOSFET）：检查是否击穿短路，这是主电源的易损件。
3. LLC谐振变压器：检查初级、次级绕组是否开路。
4. 输出整流二极管：通常是肖特基二极管，检查是否击穿。
5. 输出滤波电容：检查+24V输出端的电解电容是否鼓包、漏液或失容。
6. 反馈电路（光耦PC817）：
   • 电压反馈：通过取样电阻分压+24V电压，送到TL431精密稳压器的参考端，控制光耦导通，从而调整PWM芯片的输出占空比，稳定电压，这是最常见的故障点。
   • 电流反馈：通过在主电源开关管的源极串联一个小阻值的电流检测电阻（如0.1Ω），或使用一个CT电流互感器，将电流信号反馈给PWM芯片，实现过流保护。
7. 保护检测电路：
   • 过压保护：通常由一个稳压二极管（如24V的稳压管）和一个光耦组成，当+24V电压过高时，击穿稳压管，使光耦导通，向PWM芯片发送保护信号。
   • 过流保护：由电流检测电阻和PWM芯片内部电路完成。

常见主电源故障点：

• 主电源PWM芯片损坏（如NCP1399）。
• LLC开关管击穿（同样要检查负载是否短路）。
• 光耦PC817损坏（开路或性能不良，导致输出电压失控）。
• TL431损坏（导致输出电压异常）。
• +24V输出端电容失效。
• 输出整流肖特基二极管损坏。

第四步：使用假负载进行隔离测试

这是判断故障是在电源板本身还是在其负载（主板、屏背光板）上的关键一步。

1. 准备工作：将电源板所有与主板和屏排线拔掉。
2. 接通待机电压：给电源板通电，确保+5VSB正常。
3. 模拟开机信号：电源板通常需要一个PS-ON（开机高电平）信号才能启动主电源，你需要找到电源板上标有“PS-ON”或“ON/OFF”的测试点，用一根导线将其接到+5VSB上，模拟主板发出的开机指令。
4. 连接假负载：在电源板的+24V输出端和地之间，接上一个合适的假负载，一个24V/21W的汽车灯泡（约1.2A）或一个10Ω/10W的电阻。
5. 通电测试：再次通电，测量+24V输出电压是否正常且稳定。

测试结果分析：

• 电压正常稳定：说明电源板本身是好的，问题出在负载端（即主板或背光板），需要去排查主板或屏是否存在短路、漏电等问题。
• 电压仍然为0或很低：说明故障在电源板本身，需要回到第三步，对主电源电路进行更细致的排查。
• 电压建立后又下降到0：说明电源板启动后检测到了保护，需要重点检查过压、过流保护电路。

第五步：总结与维修流程图

为了更清晰,这里提供一个简化的维修流程图：

graph TD
    A[开始: 拆下电源板并放电] --> B[目视检查: 烧黑/炸裂/虚焊];
    B --> C{发现明显故障?};
    C -- 是 --> D[更换损坏元件];
    C -- 否 --> E[短时通电观察现象];
    E --> F{现象判断};
    F -- 指示灯闪烁/吱吱叫 --> G[重点排查PFC电路];
    F -- 指示灯灭/反复咔哒 --> H[重点排查主电源电路];
    F -- +5VSB无 --> I[排查初级待机电路];
    G & H & I --> J[使用假负载隔离测试];
    J --> K{+24V电压正常?};
    K -- 是 --> L[故障在负载(主板/背光)];
    K -- 否 --> M[故障在电源板内部];
    L --> N[排查主板/背光短路];
    M --> O[细查对应电路(PFC/主电源)的驱动、开关管、反馈、保护等];
    D & N & O --> P[修复后装机测试];

常见元件代换参考

• PFC驱动芯片：SG6848, NCP1653
• 主电源PWM芯片：NCP1399, FSFR2100, L6599
• 光耦：PC817, PC123
• 精密稳压器：TL431
• PFC开关管：通常为耐压600V以上的N沟道MOSFET，如STP16NF06L, K1117等，需根据板上型号查找。
• 主电源开关管：耐压500V-600V的N沟道MOSFET。
• 输出整流二极管：肖特基二极管，如SB560, SB5100等。

最后提醒：L42R3电源板维修有一定难度，需要对开关电源原理有较深的理解，如果你没有经验和工具，特别是示波器，强烈建议将整个电源板作为一个整体进行更换，成本通常比维修更低，也更安全，网上可以很方便地买到同型号的代换电源板。
