核心信息
18650是一种标准的圆柱形锂离子电池型号,其命名规则非常直观：

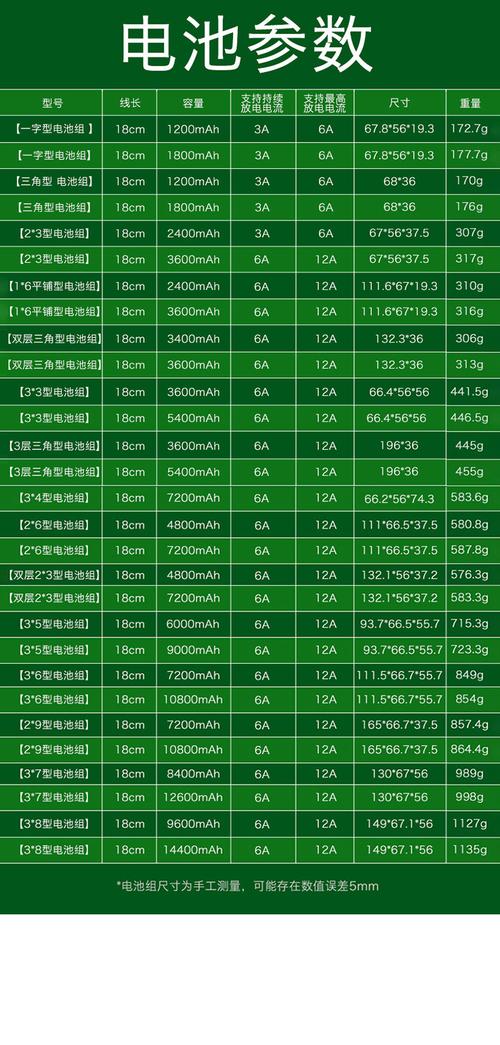

（图片来源网络，侵删）
- 18：代表电池的直径为 18毫米。
- 65：代表电池的高度为 65毫米。
- 0：代表电池的形状为圆柱形。
18650电池尺寸图 (2D & 3D)
下面是一个标准的18650锂电池尺寸示意图,包含了关键的尺寸参数。
2D 尺寸图 (侧视图和端视图)
3D 模拟图 (更直观)

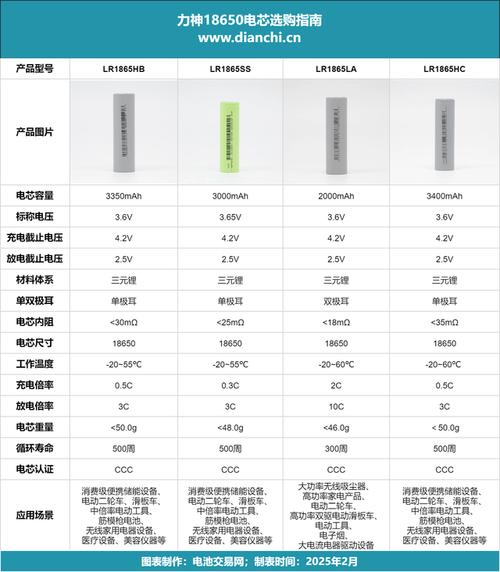

详细尺寸规格表
| 尺寸参数 | 符号 | 标准值 | 允许公差 | 说明 |
|---|---|---|---|---|
| 直径 | D | 0 mm | ±0.2 mm | 电池最宽处的尺寸 |
| 高度 | H | 0 mm | ±2.0 mm | 电池正极端子到负极端子的总长度 |
| 正极高度 | H₁ | ≈ 3.0 - 5.0 mm | 正极端子（通常是凸起的按钮）的高度 | |
| 负极高度 | H₂ | ≈ 0.0 - 0.5 mm | 负极端子（通常是平的金属外壳底部）的高度 | |
| 槽深 | P | ≈ 0.5 - 1.0 mm | 电池外壳顶部的一个小凹槽，用于安全泄压 | |
| 槽宽 | W | ≈ 2.0 - 3.0 mm | 安全槽的宽度 |
重要提示：
- 高度公差较大：高度允许有±2mm的误差，这意味着不同厂家或批次的18650电池，高度可能会有轻微差异。
- 保护板厚度：许多18650电池内部集成了保护电路板，这会增加总高度，通常会使总高接近 66mm - 67mm，在设计中需要预留足够空间。
关键特征说明
-
正极端子
- 通常是位于电池顶部的凸起按钮，用于与设备内部的弹簧或弹片接触。
- 标准的正极直径约为 5mm。
-
负极端子

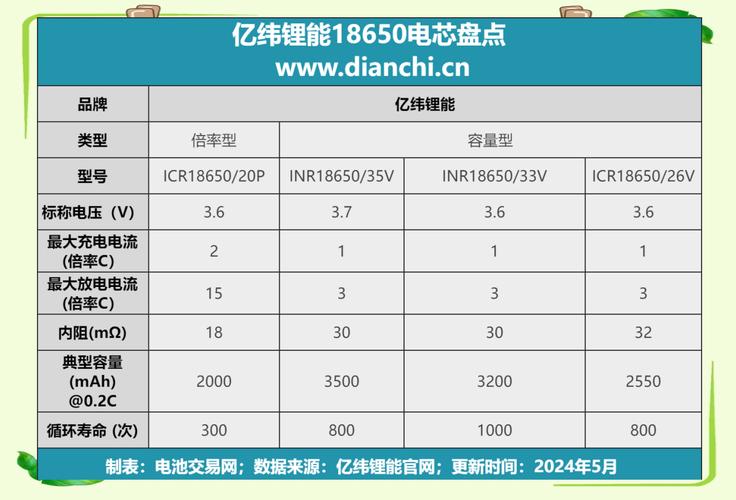

（图片来源网络，侵删）- 电池的整个金属外壳底部就是负极。
- 设备中通常使用弹簧或导电片与之接触。
-
安全泄压槽
- 位于电池顶部正极周围的一个环形凹槽。
- 这是一个重要的安全设计，当电池内部压力异常升高（如过充、过热、短路）时，这个槽会破裂，释放内部气体，防止电池发生爆炸性的“热失控”。
-
外壳材质
- 通常是镀镍钢外壳，既能提供结构强度，也便于导电。
应用领域
由于其标准化、高能量密度和可靠性，18650电池被广泛应用于：
- 笔记本电脑电池组
- 电动汽车 (如早期特斯拉Model S)
- 电动工具 (电钻、电锯等)
- 便携式电源 (充电宝)
- 强光手电筒
- 电子烟
- 太阳能储能系统
使用注意事项
- 极性：务必确保正负极正确连接，反接会立即损坏电池和设备，并可能导致起火或爆炸。
- 短路：严禁用金属物体同时接触电池的正负极，会造成巨大电流，瞬间产生高温，非常危险。
- 过充过放：使用带有充电管理功能的充电器，避免电池电压超过4.2V或低于2.5V，这会严重损害电池寿命，甚至引发安全事故。
- 物理损坏：切勿刺穿、摔打、挤压或用火焚烧电池。
- 温度：避免在过高或过低的温度环境下使用和储存。
- 混用：不要将不同品牌、不同型号或新旧程度不一的电池混用在同一个设备中，以免因电压和内阻不匹配导致过充或过放。
希望这份详细的18650锂电池尺寸图和说明能对您有所帮助！
