创维32ALK电源板常见故障有哪些？

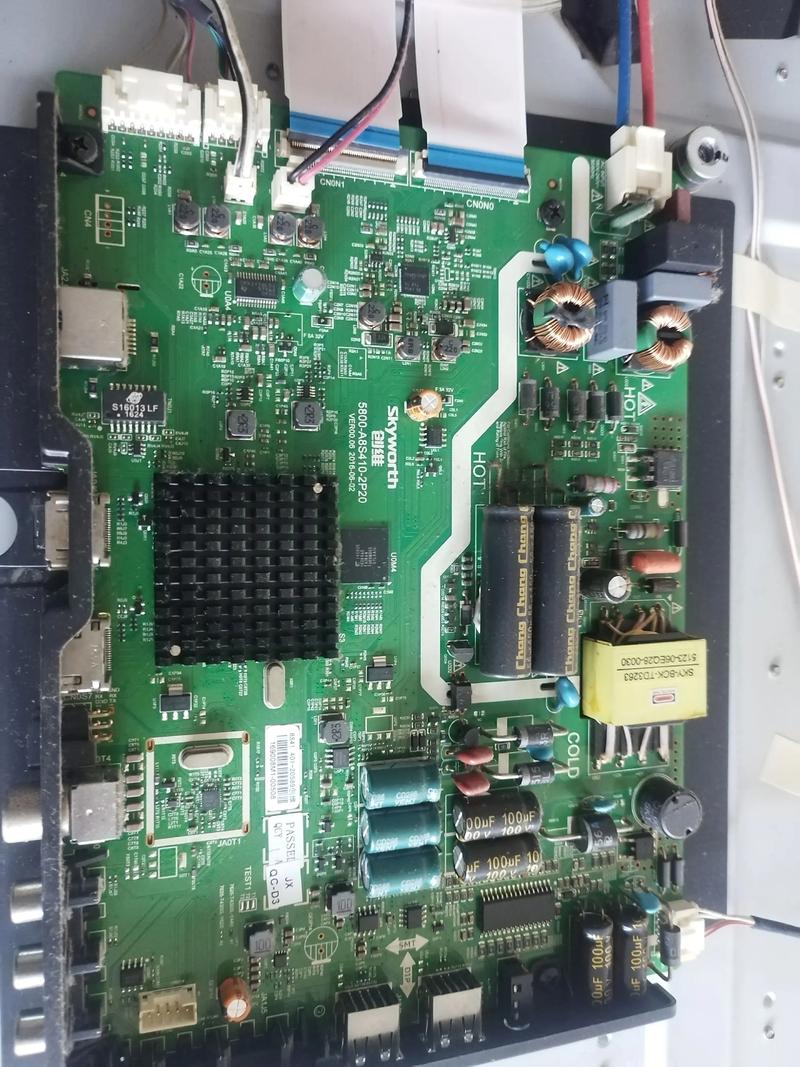

创维32ALK电视通常使用的是冠捷（AOC）或创维自己贴牌的GIP系列电源板，其核心主控芯片是TEA1771T，它的故障模式也主要围绕这个芯片及其外围电路展开。

以下是创维32ALK电源板最常见的几类故障及其现象和原因分析：

完全无反应，指示灯不亮

这是最常见的故障,通常指电视插上电后，电源板上的红色待机指示灯不亮，整机无任何反应。

可能原因及排查思路：

1. 保险丝熔断（F801）

   • 现象： 这是最首要的检查点，如果保险丝发黑、烧断，说明电源板存在严重的短路故障。
   • 原因：
     • 后级短路： PFC（功率因数校正）电路、主开关电源电路或其输出端（如12V、24V、5V）对地短路，常见故障点有：
       • PFC大功率MOS管（Q801） 击穿短路。
       • PFC驱动芯片（TEA1771T） 损坏，导致其输出驱动信号异常，烧毁MOS管。
       • 主开关变压器（T801） 次级整流管（如肖特基二极管D808, D809）击穿短路。
       • 输出滤波电容（如C835, C836） 击穿短路。
   • 维修思路：
     • 安全第一！ 必须在断电情况下操作。
     • 用万用表电阻档测量保险丝是否通断,若不通，则已熔断。
     • 切勿盲目更换保险丝！ 必须先找到短路点。
     • 用二极管档或电阻档,在路测量PFC MOS管（Q801）的D-S极、主开关管（Q802）的D-S极是否击穿，若击穿，需一并更换。
     • 检查PFC驱动芯片TEA1771T本身是否损坏,通常击穿的MOS管会连带它损坏。
     • 检查次级整流二极管和输出电容对地是否短路。

2. 保险丝完好，但电路未启动


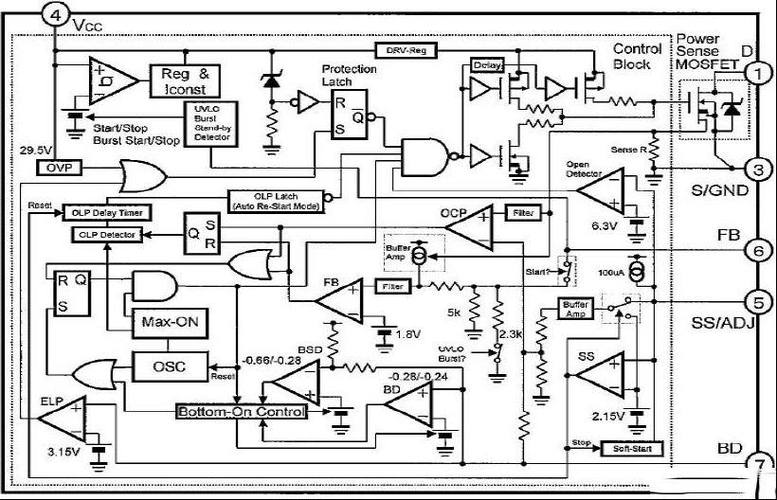

   （图片来源网络，侵删）
   • 现象： 保险丝F801完好，但指示灯不亮，测任何电压输出都为0V。
   • 原因：
     • 市电输入回路问题： 压敏电阻（RV801）、共模电感（L801）、或整桥（BR801）开路。
     • 启动电路问题： TEA1771T的VCC供电电路异常，芯片得不到启动电压，无法工作。
       • 启动电阻（如R807, R808）阻值变大或开路。
       • VCC滤波电容（如C810）失效。
     • TEA1771T芯片本身损坏。
   • 维修思路：
     • 测量交流输入端是否有正常电阻,排除压敏电阻和整桥开路。
     • 测量TEA1771T的VCC（8脚）对地电压，若无电压，检查启动电阻和相关电容。
     • 若VCC电压正常但芯片不工作,则基本可以判断TEA1771T损坏。

指示灯亮，但无法开机（二次不开机）

指电源板上的红色待机指示灯亮,说明待机电路正常，但按遥控器或面板上的开机键后，屏幕不亮，无图像无声音。

可能原因及排查思路：

1. PS_ON（开机控制信号）线路问题

   • 现象： 待机5V正常，但主板送来的开机高电平信号（PS_ON）未到达电源板，或电源板上的光耦（IC802）未响应。
   • 原因：
     • 主板上的微控制器（MCU）未输出开机指令。
     • 连接主板和电源板的排线松动或接触不良。
     • 电源板上的光耦（IC802）损坏。
     • 光耦驱动电路的三极管（Q803）或电阻损坏。
   • 维修思路：
     • 这是最常见的原因！ 优先排查。
     • 找到电源板上的PS_ON引脚（通常标记为PS-ON或ON/OFF），用万用表测量，在待机状态下应为低电平（0V左右），开机后应为高电平（如3.3V或5V）。
     • 若主板送来了高电平,但电源板仍不启动，则问题在电源板上，检查光耦IC802是否导通（测量其1、2脚和3、4脚之间的电阻），若不导通，可能是光耦损坏或其供电异常，检查Q803是否正常工作。

2. PFC电路或主开关电源电路工作异常

   • 现象： PS_ON信号已正常送入，电源板上的继电器（K801）也发出了“咔”的一声吸合声，但测主电压（如24V或12V）输出为0V或电压严重偏低。
   • 原因：
     • PFC电路未工作： PFC电压（约380V）没有建立，TEA1771T的PFC驱动功能失效。
     • 主开关电源（PWM）部分未工作： TEA1771T的PWM驱动功能失效，或主开关管Q802未工作。
     • 主开关管Q802本身开路或损坏。
     • 主开关变压器（T801）次级整流滤波电路故障。
   • 维修思路：
     • 测量PFC输出端电压（C821/C822两端），若无380V电压，说明PFC电路未启动。
     • 测量主开关管Q802的G极是否有驱动脉冲（需用示波器），若无，检查TEA1771T及其外围电路。
     • 若有驱动脉冲但Q802不工作,可能是Q802损坏。
     • 若PFC电压正常（380V），但主输出电压为0，则可能是次级整流管或滤波电容问题。

电源发出“吱吱”叫声

这是电源过载或保护启动的典型声音。

可能原因及排查思路：

1. 后级负载短路

   • 现象： 电视发出持续的“吱吱”声，屏幕不亮。
   • 原因：
     • 主板短路： 主板上的24V或12V供电端对地短路，导致电源过载进入保护状态。
     • 电源板自身短路： 电源板次级的整流二极管、滤波电容、或稳压电路（如AP801）短路。
   • 维修思路：
     • 断开负载法： 将电源板与主板连接的排线拔掉，让电源板空载。
     • 若此时“吱吱”声消失，且电源板输出电压正常，则说明是主板短路，需要维修主板。
     • 若断开负载后“吱吱”声依旧，则说明电源板自身短路，需要重点检查电源板次级的整流管、滤波电容和AP801等元件。

2. 电源控制环路异常

   • 现象： 轻载或空载时发出“吱吱”声，电压不稳定。
   • 原因：
     • 稳压反馈电路故障： 电压采样电阻、光耦（IC801）或TEA1771T的反馈引脚（FB）异常，导致电源无法稳定输出，工作在临界振荡状态。
   • 维修思路：
     • 检查稳压回路的电阻（如R828, R829）是否变值。
     • 检查光耦IC801是否线性度变差或损坏。
     • 检查TEA1771T的FB引脚电压是否正常。

总结与维修建议

维修注意事项：

1. 安全第一： 电源板内部存在高压，即使断电后，大电容（如C821/C822）仍储存有高压，操作前务必放电。
2. 先测后修： 不要盲目拆换元件，先用万用表测量关键点电压和电阻，缩小故障范围。
3. 成对更换： PFC MOS管（Q801）和主开关管（Q802）击穿时，驱动芯片TEA1771T损坏的概率极高，建议一同更换。
4. 代换原则： 更换电容时，尽量选用耐压和温度等级相同或更高的；更换二极管时，要关注其正向压降和反向耐压参数。
5. 善用图纸： 如果有该电源板的原理图和点位图，维修起来会事半功倍。

对于普通用户,如果遇到电源板故障，最稳妥的办法是联系专业维修人员或直接更换一块同型号的电源板，电源板维修需要一定的电子技术基础和工具，非专业人士不建议自行拆修，以免造成二次损坏或发生危险。
