创维26L16sw电源板故障怎么办？

常见故障现象

当这块电源板出现故障时,电视通常会表现出以下几种典型现象：

1. 完全无反应，指示灯不亮：

   这是最常见的故障,将电视插上电源，按下电源键，电视没有任何反应，前面板的电源指示灯也不亮。

2. 指示灯亮，但无法开机：

   按下电源键后,前面的电源指示灯会亮（可能是红色、蓝色或黄色），但屏幕始终是黑的，没有图像和声音，也无法二次开机。

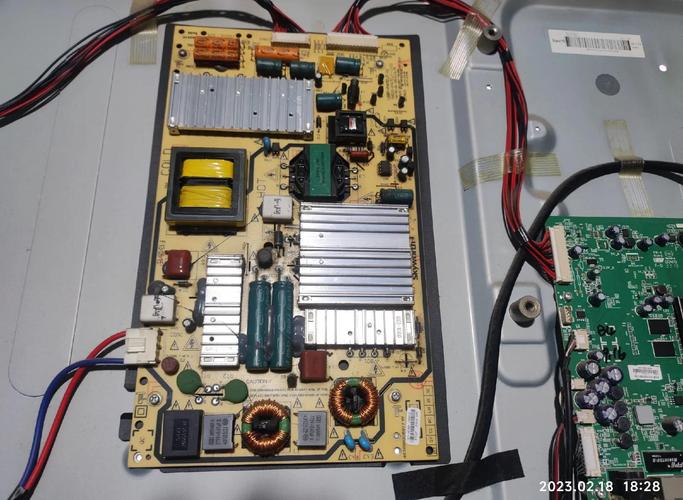

   （图片来源网络，侵删）

3. 指示灯闪烁，无法开机：

   指示灯会规律性地闪烁（亮一下灭一下，或者闪烁几次后暂停），这通常是电源板或主板进入保护状态的信号。

4. 屏幕亮一下就黑，然后指示灯闪烁：

   这表明电源板能启动,但在点亮屏幕或向主板提供稳定电压的过程中，检测到异常（如过压、过流），从而触发了保护关机。

故障原因分析

根据上述现象,故障原因主要集中在以下几个部分：

现象1：完全无反应，指示灯不亮

这通常是市电输入或PFC（功率因数校正）电路出了问题，导致电源板没有产生+12V或+24V的待机电压给主板。

• 保险丝熔断： 这是最首要的检查点，如果保险丝熔断，说明后级电路存在严重短路。
  • 保险丝发黑熔断： 通常是PFC电路的大功率开关管（如7N60或8N60型号的MOSFET）击穿短路，这是A8电源板的“通病”。
  • 保险丝熔断但发黑不明显： 也可能是市电输入的抗干扰电容（X电容）、整流桥或主滤波电容短路。
• 保险丝完好：
  • PFC电路未工作： 检查PFC驱动芯片（如FA5532P或FA5541N）及其外围电路，特别是启动电阻和反馈电路。
  • 副电源（待机电源）未工作： 副电源负责产生+5V或+12V的待机电压，检查副电源的开关管、变压器和副电源IC（如**TEA1532或TEA1533是否正常工作。

现象2：指示灯亮，但无法开机

这表明副电源工作正常，产生了待机电压点亮了指示灯，但主电源（或称为PFC电源）未能正常启动，或者保护电路被触发。

• 主电源未启动：
  • 主电源IC（如**STR-W6553或STR-W6554未工作，检查其供电、反馈和外围电路。
  • 主电源开关管损坏。
  • 开/机控制信号（STB-PS-ON）未送达或异常。 这个信号由主板发出，通常是高电平开机，低电平关机，需要检查主板到电源板的排线连接是否良好。
• 保护电路动作：
  • 过压保护： 某个输出电压（如+24V、+12V）过高，导致保护电路启动。
  • 过流保护： 负载（如主板、背光板）短路，导致电流过大，触发保护。
  • X射线保护： 行扫描电路异常导致电压过高，触发保护。

现象3：指示灯闪烁，无法开机

这通常是保护电路在间歇性动作，电源板在尝试启动、检测到异常、关闭、再启动的循环中。

• PFC电路故障： PFC部分工作不稳定，导致电压波动，触发保护。
• 主电源故障： 主电源IC或其外围元件性能不良，导致工作不稳定。
• 负载短路： 主板或背光板存在轻微短路，在电压建立时电流增大，触发过流保护。

检修思路与步骤（针对维修人员）

⚠️ 安全警告： 电视机内部存在高压，非专业人士请勿尝试维修！操作时务必使用隔离变压器，并注意放电，以防触电。

第一步：外观检查与初步测量

1. 观察： 拆下电源板，仔细观察电路板，看是否有明显烧焦、发黑、鼓包的元件，特别是PFC开关管、主电源开关管、大滤波电容等。
2. 测保险丝：
   • 保险丝熔断： 重点检查PFC开关管（源极S和漏极D之间是否击穿）、整流桥、X电容，更换损坏元件后，不要急于通电，先测量阻值是否正常。
   • 保险丝完好： 直接上电测量主滤波电容（通常为450V 100μF左右）两端是否有约300V的直流电压，如果没有，说明PFC电路或副电源有严重问题。
3. 测待机电压：
   • 如果保险丝完好且主滤波电容有300V电压,此时测量副电源输出的待机电压（通常是+5VSB或+12VSB）。
   • 有+5VSB/12VSB电压： 说明副电源正常，故障在PFC电路或主电源，可以尝试短接开/机控制端（PS-ON）和地（GND），强制开机，看主电源是否启动（测量+24V、+12V等电压是否输出），如果强制开机后电压正常，则可能是主板或开/机控制信号问题。
   • 无+5VSB/12VSB电压： 故障在副电源电路。

第二步：针对性检修

情况A：保险丝熔断，PFC开关管击穿

这是最高发的故障,维修流程如下：

1. 更换保险丝。
2. 更换PFC开关管（如7N60/8N60）。 注意检查其栅极G的电阻是否损坏。
3. 检查PFC驱动芯片（FA5532P/FA5541N）是否连带损坏，测量其供电脚、输出脚对地电阻，如有异常则更换。
4. 检查PFC电路的其他元件： 如升压二极管、储能电感、采样电阻等。
5. 更换后，先不装回电视，用假负载（如汽车灯泡）对电源板进行通电测试，确认各路输出电压正常后再装回电视。

情况B：保险丝完好，无待机电压

故障在副电源：

1. 检查副电源开关管是否击穿。
2. 检查副电源IC（TEA1532/1533）及其外围的启动电阻、反馈电阻、光耦等。
3. 检查副电源输出端的整流二极管和滤波电容。

情况C：有待机电压，但无法开机

故障在PFC或主电源：

1. 测量PFC输出电压（通常为+380V左右），如果为0V或很低，说明PFC电路未工作。
   • 检查PFC驱动芯片（FA5532P/FA5541N）的供电（VCC）是否正常，这个VCC电压通常由副电源提供一个辅助供电，或者通过一个启动电阻从300V取得。
   • 检查PFC芯片的反馈电路（电压采样、电流采样）。
2. PFC电压正常，但主电源无输出。
   • 检查主电源IC（STR-W6553/6554）的供电（VCC）是否正常，这个VCC通常由PFC电压通过一个限流电阻或二极管提供。
   • 检查主电源IC的反馈电路（光耦、431精密稳压管等）。
   • 检查主电源开关管。

常见易损元件清单

1. 保险丝： F101 (通常为T2A或T3.15A)
2. PFC开关管： Q101 (型号多为7N60, 8N60, STP10NK60Z等)
3. PFC驱动芯片： IC101 (FA5532P, FA5541N)
4. 主电源IC： IC102 (STR-W6553, STR-W6554)
5. 主电源开关管： Q102
6. 副电源IC： IC103 (TEA1532, TEA1533)
7. 整流桥： BR101
8. 主滤波电容： C107 (450V 100μF)
9. PFC储能电感： L101
10. 光耦： PC101, PC102 (用于反馈和稳压)

总结与建议

• 核心问题： 创维26L16SW的电源板故障，超过70%的案例都是PFC开关管击穿导致保险丝熔断，这是设计上的一个通病，主要是开关管耐压或驱动不足造成的。
• 维修建议：
  • 对于普通用户： 如果电视出现上述故障，最直接有效的方法是更换一块全新的同型号电源板，在网上搜索“创维 26L16SW 电源板”或“168P-P42WJG-00 电源板”即可找到，价格通常在100-200元人民币之间，比自己维修更安全、更省时。
  • 对于维修爱好者： 如果您有电子维修基础，可以尝试自己维修，请务必遵循上述安全步骤，从保险丝开始，逐步排查，重点检查PFC部分，准备好更换PFC开关管和驱动芯片。

希望这份详细的指南能帮助您解决问题！
