什么是逻辑板？

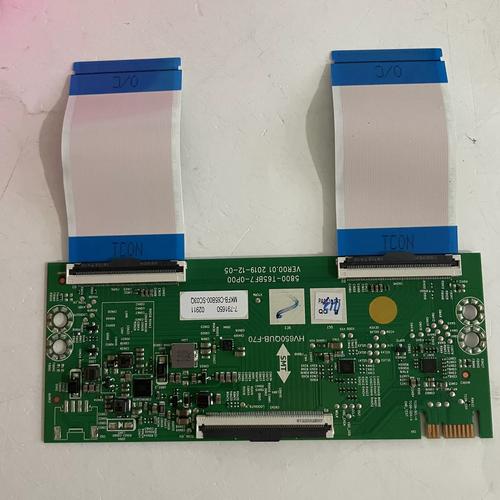

简单理解一下逻辑板的作用，逻辑板，也常被称为T-CON板（Timing Controller Board），是液晶电视图像信号处理的核心“指挥官”。
（图片来源网络，侵删）
- 位置：通常位于液晶面板的背面，通过一个排线与主信号板（主板）和液晶屏本身连接。
- 功能：
- 接收信号：从主板接收LVDS（低压差分信号）格式的图像数据。
- 处理与控制：对信号进行时序控制，决定每个像素点的开启/关闭时间和灰度等级，简单说，它决定了画面什么时候亮、什么时候灭,以及亮到什么程度。
- 驱动面板：将处理好的信号转换成液晶屏驱动芯片能识别的格式，并输出到屏幕上,最终形成我们看到的图像。
可以把它想象成液晶屏的“显卡”或“CPU”，专门负责图像的精细显示。
逻辑板故障的典型现象
当逻辑板出现问题时，电视通常能正常开机，有声音，但图像会出现各种异常，这些现象非常有特点,可以帮助我们初步判断故障点。
-
图像异常，但声音正常：这是最核心的特征，电视喇叭有声音，说明主板、电源板、背光板都工作正常，问题出在图像显示链路,逻辑板是首要怀疑对象。
-
花屏、马赛克、彩色斑点：

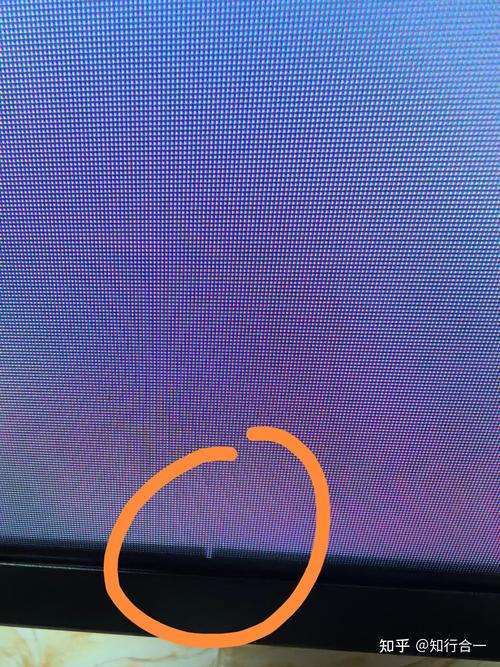

（图片来源网络，侵删）- 现象：屏幕上出现不规则的彩色方块、条纹、乱码，图像像马赛克一样破碎,或者布满彩色的噪点。
- 原因：通常是逻辑板上负责处理图像数据的芯片或其供电、周边元件损坏,导致信号错乱。
-
图像撕裂、水平或垂直亮线/暗线：
- 现象：整个图像被水平或垂直方向的一条或多条亮线/暗线分割开，图像像被“撕开”了。
- 原因：这通常是逻辑板上驱动时序的芯片或其周边的晶振、电容等元件损坏,导致图像同步信号错乱。
-
屏幕一半亮一半暗：
- 现象：屏幕从中间或某个位置被分成上下或左右两部分，一部分显示正常，另一部分全黑、全白或显示异常。
- 原因：逻辑板上控制屏幕不同区域的驱动芯片或供电电路出现局部故障。
-
无图像，但屏幕有背光：
- 现象：开机后，屏幕亮起（背光正常），但显示为黑屏或雪花点,没有图像。
- 原因：逻辑板完全没有输出正确的驱动信号到液晶屏，这可能是逻辑板完全损坏，或者其供电、复位信号异常。
-
图像色彩严重失真、偏色：

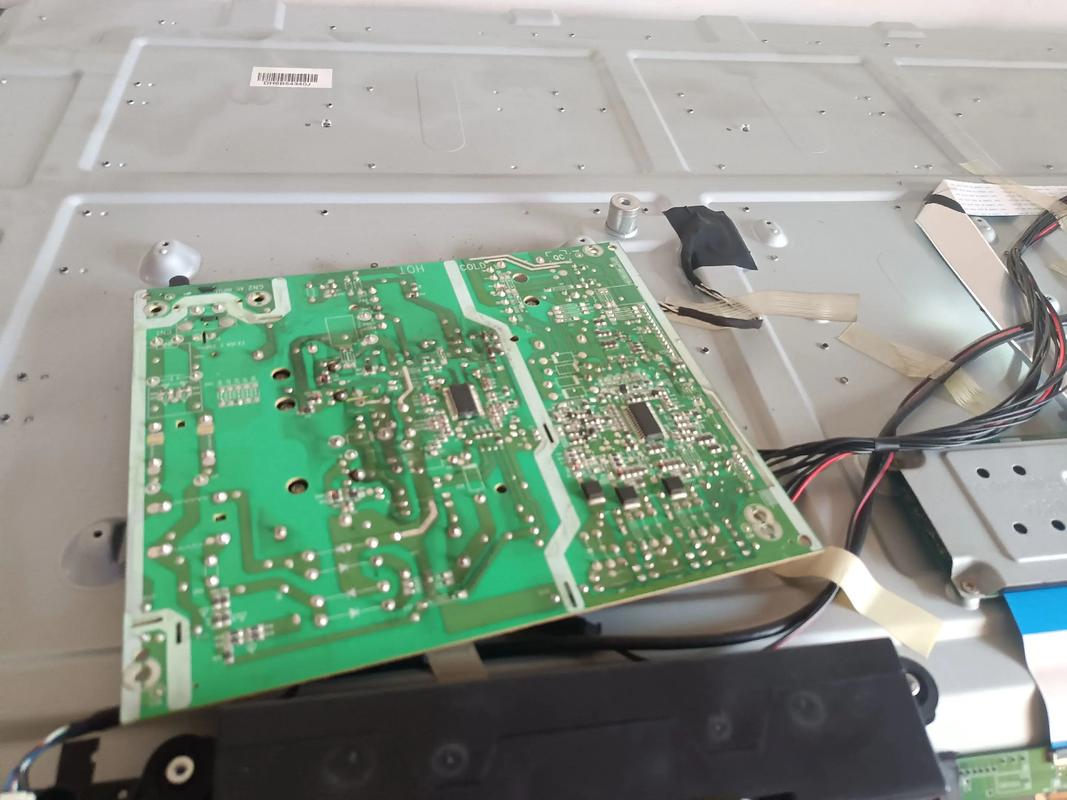

（图片来源网络，侵删）- 现象：图像颜色变得非常奇怪，比如严重偏绿、偏红,或者出现不正常的色彩叠加。
- 原因：逻辑板上处理色彩数据的电路（如伽马校正电路）或相关芯片损坏。
如何判断是逻辑板故障？
在动手维修前,需要通过排除法来确认故障点。
-
观察现象：根据上面列出的典型现象进行初步判断，如果现象非常符合逻辑板故障的特征,那么可能性就很大。
-
检查排线：
- 操作：小心拆下电视后盖，找到连接主板和逻辑板的排线，以及连接逻辑板和液晶屏的屏线。
- 检查：观察排线是否有松动、插歪、氧化或断裂的情况，有时候仅仅是排线接触不良，就会导致各种奇怪的图像故障，可以尝试拔下后重新插紧,并用无水酒精擦拭排线金手指和接口。
-
测量关键电压：
- 工具：需要使用万用表。
- 操作：找到逻辑板上的供电接口，通常是几组排线，需要测量逻辑板正常工作所需的电压，常见的有+12V、+5V、+3.3V、+2.5V等（具体电压值请参考您电视的图纸或逻辑板丝印）。
- 判断：如果这些供电电压全部正常或异常，但逻辑板仍无输出，则基本可以确定是逻辑板本身损坏，如果供电电压异常，则需要检查电源板到逻辑板的供电线路,或者电源板本身。
-
最小化测试法（高级）：
- 操作：如果手头有同型号的好的逻辑板，可以直接替换测试，这是最直接、最准确的方法，如果没有，可以将逻辑板从电视上拆下，单独为其提供稳定的+12V或+5V供电（注意电压极性！），然后通过信号发生器给LVDS输入端送入标准的测试信号，看逻辑板是否能正常输出驱动信号到液晶屏，这个方法有一定风险,不建议新手操作。
维修思路与方法
-
简单处理：
- 如果是排线问题,重新插拔或清洁即可。
- 如果是逻辑板上的电容问题（鼓包、漏液），这是最常见的可修复故障，可以用电烙风将电容拆下，更换同型号、同参数的新电容，电容的成本很低,通常几毛钱到一块钱一个。
-
更换逻辑板：
- 这是最常见、最可靠的维修方式。
- 如何购买：需要提供电视的 exact 型号，即47E700S，以及逻辑板的型号，逻辑板型号通常印在板子上，5800-L050P01-00、5800-L050P02-00 等，在淘宝、京东等电商平台搜索“创维 47E700S 逻辑板”或“创维 5800-L050P01-00”,就能找到匹配的替换板。
- 注意事项：
- 购买时一定要核对型号,最好能提供清晰的照片给卖家确认。
- 有些逻辑板可能需要简单设置（如跳线）,购买时可以咨询卖家。
- 价格通常在100-300元人民币之间,具体看型号和品牌。
-
专业维修：
- 如果逻辑板上的驱动芯片或主控芯片损坏，维修难度和成本都非常高，通常不建议维修，因为芯片可能很难买到，且需要专业的BGA焊接设备和技术，这种情况下,更换逻辑板是性价比最高的选择。
预防措施
- 保持良好通风：电视机工作时会产生热量，过热是电子元件的大敌，确保电视周围的散热空间充足,不要将其放置在密闭的柜子里。
- 避免频繁开关机：频繁的通电断电会产生较大的电冲击,对电路板是一种损耗。
- 防止潮湿和灰尘：潮湿会导致电路板短路和腐蚀，灰尘会阻碍散热并可能引起接触不良,保持电视使用环境的清洁干燥。
- 电压稳定：在电压不稳定的地区，建议使用质量好的稳压器,防止电压浪涌损坏内部电路。
对于创维47E700S电视，如果出现声音正常但图像异常（如花屏、竖线、色彩失真等），逻辑板故障的可能性非常大。
- 首选维修方案：直接更换一块同型号的逻辑板，这是最省心、最有效的方法,成本也相对可控。
- 低成本尝试方案：如果动手能力强，可以拆下逻辑板检查是否有明显损坏的电容（鼓包、漏液）,并尝试更换。
- 终极方案：如果逻辑板价格过高，或者更换后问题依旧，那么可能是液晶屏本身损坏，维修价值就不大了,可以考虑更换新电视。
希望这份详细的指南能帮助您解决问题！如果您在维修过程中遇到具体困难,可以随时追问。
