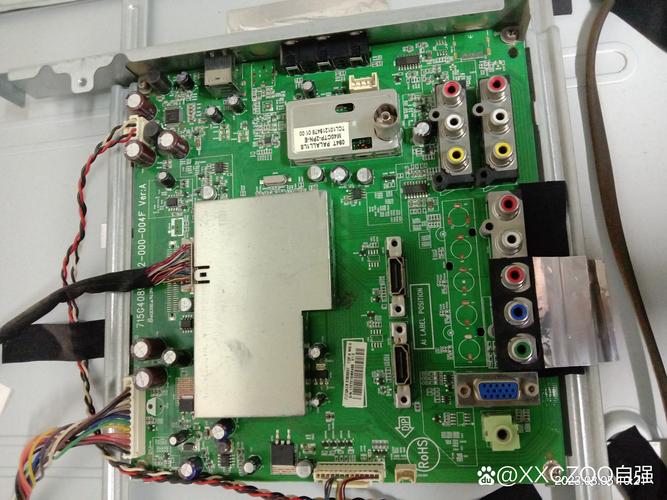

创维42L16HR高压板故障怎么办？

高压板的作用和工作原理简介

要明白高压板是做什么的。

• 作用：液晶电视本身不发光，需要背光模组（由灯管或LED灯珠组成）来提供光源，高压板的作用就是将主板送来的低压直流电（通常是12V或24V）转换成高频、高压的交流电,点亮背光模组中的灯管。
• 工作原理：主板送来的电源和亮度控制信号（PWM信号）到高压板，高压板上的振荡芯片和MOS管工作，通过升压变压器将电压提升到上千伏,然后点亮灯管。

当这个部分出问题时，最直接的现象就是屏幕不亮或亮度异常。

高压板常见故障现象

根据故障现象,我们可以初步判断问题所在：

1. 完全黑屏，但图像和声音正常

   • 表现：开机后，能听到声音（有台感），也能接收到电视信号，但屏幕漆黑，用手电筒斜着照屏幕,能看到非常暗淡的图像轮廓。
   • 原因分析：这是高压板故障的最典型特征，声音和图像信号正常，说明主板和屏驱动板工作正常,问题出在点亮背光的高压板上。

2. 屏幕闪烁不定，时亮时灭

   • 表现：开机后，背光一会亮，一会灭,或者非常不稳定地闪烁。
   • 原因分析：这通常是高压板上的供电不稳、PWM信号线接触不良、电容老化失效或灯管老化导致的，高压板在“启动”和“保护”之间反复切换。

3. 屏幕亮度严重不足，发红或发黄

   • 表现：屏幕能亮，但亮度非常低，颜色也偏色（常见于使用CCFL灯管的型号）。
   • 原因分析：可能是高压板输出功率下降（如电容失效），或者灯管老化导致其工作电压升高,高压板无法提供足够的电压将其点亮到正常亮度。

4. 开机一段时间后，屏幕才亮

   • 表现：刚开机时黑屏，过几秒或几分钟,屏幕才突然亮起。
   • 原因分析：通常是高压板上的电解电容老化，电容在低温下容量不足，需要通电加热一段时间后性能恢复,才能正常工作。

故障诊断与排查步骤（由简到繁）

在维修之前，务必注意安全！ 高压板在通电工作时，其输出端存在上千伏的高压，非专业人员请勿触碰,以免发生危险。

第一步：初步观察（断电状态）

1. 检查外观：拔掉电源，打开后盖，找到高压板（通常是一个长方形的电路板，连接着几根细线到屏幕边缘的灯管），仔细观察高压板是否有：
   • 烧黑的痕迹
   • 鼓包、漏液的电解电容（这是最常见的故障点）
   • 明显的元件断裂或虚焊

第二步：测量关键电压（通电状态，极度小心

1. 供电电压：找到高压板上的供电输入端（通常会标注 VCC, 12V, 24V 等），用万用表直流电压档测量，开机时应有稳定的12V或24V电压输入，如果没有,问题可能在电源板。
2. ON/OFF 或 EN 信号：找到主板连接到高压板的一根细线（通常是2-3根排线中的一根），上面会标注 ON, ENA, PWR 等，开机时，这条线上应该有一个高电平（如5V）或低电平（取决于设计）的开关信号，用万用表测量，如果电压不正常或没有,说明主板或排线有问题。
3. PWM/Brightness 信号：同样在那根排线上找标注 PWM, ADJ, DIM 的线，这个信号是控制屏幕亮度的，正常开机时，这个引脚上会有一个频率固定、占空比可变的脉冲信号，如果没有信号，屏幕会处于最低亮度状态（可能看起来是黑的）。

如果以上三个信号都正常，但屏幕依然不亮，那么基本可以确定是高压板本身损坏。

第三步：假负载测试（安全、专业的判断方法）

这是判断高压板是否损坏的“金标准”。

1. 准备工作：将高压板从电视上拆下来。
2. 连接假负载：找一个好的、同规格的灯管（或者从同型号的坏机上拆一个好的），或者用几个大功率的荧光灯管并联作为假负载,连接到高压板的输出端。
3. 供电：给高压板接上12V或24V的电源（可以从电源板上引，或者用外置电源适配器），并确保ON/OFF信号处于开启状态。
4. 观察：如果假负载能被点亮，说明高压板是好的，问题出在原电视的灯管上，如果假负载依然不亮,则高压板损坏。

常见故障点及维修方法

根据维修经验,创维42L16HR的高压板故障主要集中在以下几个方面：

电解电容失效（占比最高，约70%）

• 故障表现：黑屏、闪烁、开机后延迟亮。
• 原因：高压板工作在高频、高温环境下，电解电容是易损件，长时间使用后，电容会鼓包、漏液、容值下降或ESR增大。
• 维修方法：
  1. 观察法：找到所有外观异常的电容（鼓包、漏液）,直接更换。
  2. 预防性更换：即使外观看起来正常，对于使用超过5年的电视，也建议将高压板上所有的大容量电解电容（如100μF/50V, 220μF/25V等）全部更换掉，以杜绝后患，这是成本最低、效果最好的维修方法。
  3. 更换规格：更换电容时，耐压值必须原值或更高，容值可以相同或略大（例如100μF可以换120μF），但尺寸要能装下。

功率MOS管击穿

• 故障表现：通常会导致保险丝熔断，如果保险丝没断,可能会黑屏。
• 原因：MOS管工作在大电流状态下，容易因过流、过压或自身质量不佳而击穿短路。
• 维修方法：
  1. 用万用表二极管档测量MOS管的三个引脚，如果任意两脚之间阻值接近0或很小,说明已击穿。
  2. 更换同型号、同参数的MOS管，更换后,一定要检查一下驱动MOS管的电阻是否也连带损坏。

振荡芯片或PWM控制芯片损坏

• 故障表现：完全无反应,黑屏。
• 原因：芯片本身质量问题或外围电路保护导致其损坏。
• 维修方法：
  1. 测量芯片的供电引脚是否有电压。
  2. 检查芯片周边的电阻、电容是否有异常。
  3. 如果确认芯片损坏，需要找到同型号的芯片更换，这需要一定的电子维修基础,对于新手有一定难度。

灯管老化或损坏

• 故障表现：屏幕局部不亮、有暗带、亮度不足、闪烁。
• 原因：灯管是消耗品，寿命有限，老化后，启动电压升高,高压板无法驱动。
• 维修方法：
  1. 假负载测试可以判断是灯管问题还是高压板问题。
  2. 更换灯管，更换时要注意长度和直径，最好使用同型号的，更换灯管需要一定的技巧,防止损坏屏幕。

总结与建议

给您的建议：

1. 如果您是新手：不建议自己拆机维修，尤其是带电操作，高压板上的高压非常危险，可以尝试最简单的“电容更换法”，但前提是必须完全断电,并确保操作安全。
2. 寻求专业帮助：将电视送到专业的电视维修店，师傅们通常有丰富的经验，能快速定位问题，并且备有常用的配件（如电容、MOS管）,维修成本也相对较低。
3. 更换总成：如果高压板损坏严重，或者找不到配件，也可以考虑直接更换一块新的高压板总成，在网上可以搜索“创维 42L16HR 高压板”或“创维 42L16HR 背光板”,购买时注意接口和供电电压是否匹配。

希望这份详细的指南能帮助您判断和解决问题！
