格力风管机14h通讯故障怎么修？

故障代码含义解析

• 代码：14H
• 含义： 通讯故障 (Communication Error)
• 核心问题： 室内机和室外机无法正常交换数据，导致空调无法启动或运行，通讯线路是空调的“神经网络”，一旦中断，整个系统就会瘫痪。

主要故障原因分析

通讯故障通常由以下几个方面的原因引起,按常见概率排序：

1. 通讯线路问题（最常见）：

   • 线路接头松动或脱落： 室内外机连接线、电控板上的通讯端口插头没有插紧或松脱。

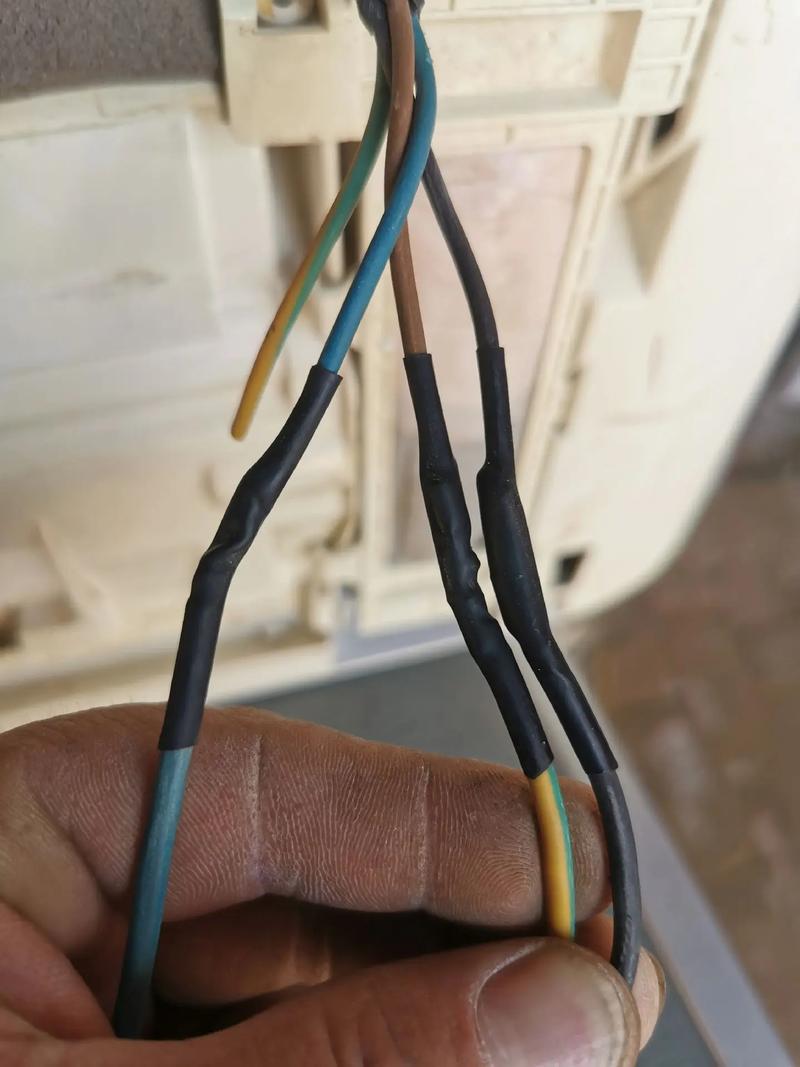

   • 通讯线断路： 通讯线（通常是2根，一红一蓝或一黄一蓝）在穿墙或连接过程中被老鼠咬断、被压扁或因老化而断裂。
   • 通讯线短路： 通讯线的两根线芯之间因绝缘层破损而接触，或者与地线、电源线等发生短路。
   • 线路接错： 在维修或安装时，通讯线没有正确连接到对应的端口。

2. 电源问题：

   • 供电不稳： 室外机供电电压过低或过高，导致室外机主板无法正常工作，也就无法通讯。
   • 电源板故障： 室内机或室外机的电源模块（如变压器、整流桥、滤波电容等）损坏，无法提供稳定的通讯所需电压。

3. 电控板问题（次常见）：

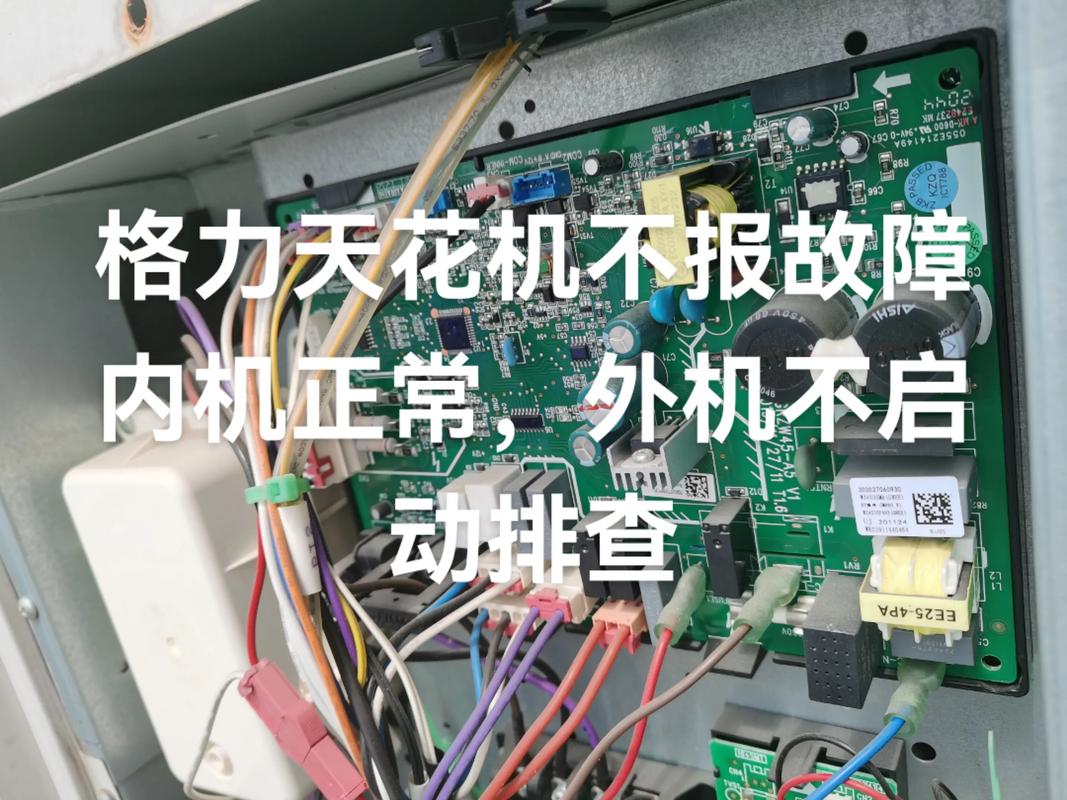

   • 室内机主板故障： 室内机主板上的通讯芯片、光耦或相关电路损坏。
   • 室外机主板故障： 室外机主板上的通讯接收/发送电路损坏。
   • 通讯芯片或光耦损坏： 这是通讯电路中的核心元件，损坏后会导致无法收发信号。

4. 其他干扰或环境问题：


   （图片来源网络，侵删）
   • 强电磁干扰： 通讯线离电源线、变频器、电机等强电设备太近，导致信号被干扰。
   • 配件问题： 如果系统经过了维修，可能使用了非原厂或质量不佳的通讯线、接头等。

详细排查与维修步骤

请务必在断电状态下进行操作，确保人身安全！

第一步：基础检查与准备

1. 确认故障代码： 确保空调屏幕上稳定显示“14H”代码，而不是其他代码或闪烁。
2. 断电操作： 关闭空调电源，包括室内机的主电源开关和室外的空气开关，等待5-10分钟，让内部电容完全放电。
3. 准备工具： 万用表（必备，用于测量电压和通断）、螺丝刀、尖嘴钳等。

第二步：检查通讯线路（最关键的一步）

这是“14H”故障率最高的原因，请仔细检查。

1. 检查室内机端：

   • 打开室内机外壳,找到通讯线端口（通常在主板附近，标注有“S”、“COM”、“通讯”等字样）。
   • 检查通讯线插头是否牢固地插在主板上,尝试拔下再重新插紧，确保无松动。
   • 检查插头是否有氧化、烧黑或针脚歪斜的情况，如有，可尝试用酒精棉片擦拭或轻轻矫正针脚。

2. 检查室外机端：

   • 到达室外机,同样打开外壳，找到通讯线端口。
   • 重复上述步骤,检查室外机端的通讯线插头是否牢固、有无氧化。

3. 检查连接线和穿墙管：

   • 外观检查： 沿着从室内机到室外机的连接管路，仔细检查通讯线（通常和铜管、电源线捆在一起）是否有明显的破损、被动物啃咬的痕迹、被重物压扁或拉伸的迹象。
   • 重点检查穿墙孔： 通讯线在穿过墙体时最容易受损，是断路的高发区，用手感受穿墙孔处，看是否有异常的凸起或破损。

4. 使用万用表进行线路检测（专业操作）：

   • 断电后，拔下室内机和室外机两端的通讯线插头。
   • 测量通断（检查断路）：
     • 将万用表调至“通断档”（蜂鸣档）。
     • 用一支表笔接触室内机通讯线插头的其中一根线（例如红色），另一支表笔接触室外机对应插头的同一根线。
     • 如果万用器发出蜂鸣声,说明这根线是通的，再用同样的方法测试另一根线，如果任何一根线不通，则存在断路。
   • 测量电阻（检查短路）：
     • 将万用表调至“电阻档” (200Ω档位)。
     • 将两支表笔分别接触室内机通讯线插头的两根线,正常情况下，电阻值应为无穷大（显示“1”或“OL”）。
     • 如果测出一个很小的电阻值（接近0Ω），说明两根线之间存在短路。
   • 测量对地（检查是否与地短路）：
     • 将一支表笔接触通讯线,另一支表笔接触室内机或室外机的金属外壳（接地）。
     • 正常情况下,电阻也应为无穷大，如果测出有限电阻值，说明该通讯线与地线短路了。

如果发现线路断路或短路，请更换整根通讯线，并确保接头牢固、绝缘良好。

第三步：检查电源供应

如果线路正常,问题可能出在供电上。

1. 测量供电电压：
   • 在室外机接线端子上,测量L（火线）和N（零线）之间的电压。
   • 正常电压应在220V左右,允许有±10%的波动，如果电压过低（低于198V）或过高（高于242V），可能会导致通讯失败，这种情况需要联系电力部门或检查用户家中的配电箱。
2. 检查电源开关： 确保室内外机的电源开关都已完全合上，触点良好。

第四步：排查电控板故障

如果以上都正常,那么很可能是电控板的问题，这一步建议由专业人员进行，因为需要更深入的技术知识和检测工具。

1. 互换法（判断故障板）：

   • 这是最有效的判断方法之一,但前提是有同型号、同配置的配件或另一台正常机器。
   • 室内机主板互换： 将故障机器的室内机主板与正常机器的互换，看故障是否转移，如果故障转移到另一台机器，则说明是原室内机主板坏了。
   • 室外机主板互换： 同理，互换室外机主板来判断。
   • 注意： 互换操作复杂，风险高，强烈建议由专业售后工程师操作。

2. 电压检测（进阶）：

   • 在通电状态下，测量室内机主板通讯端口上的电压。
     • 正常情况下,通讯线上会有一个微弱的、不断变化的直流电压（通常在24V-30V之间波动，或是一个在高低电平间跳变的电压）。
     • 如果测量到的电压是0V或一个固定的电压,说明室内机主板没有正常发送信号。
   • 同样,可以测量室外机主板接收端的通讯信号电压，来判断室外机主板是否正常响应。

总结与建议

给用户的最终建议：

1. 自行排查： 如果您具备一定的动手能力和万用表使用经验，可以从第一步开始，重点检查通讯线的接头和线路本身，很多时候问题就出在一个松动的插头上。
2. 寻求专业帮助： 如果您对电路不熟悉，或者检查了线路后问题依旧，强烈建议您立即联系格力官方售后服务或专业的空调维修师傅。
   • 原因： 电控板的检测和更换需要专业的技术和工具，自行操作有损坏设备甚至引发安全事故的风险，格力官方售后能确保使用原厂配件，并提供质量保证。

希望这份详细的指南能帮助您解决问题！
