志高空调PG电机过零检测故障如何解决？

什么是“PG电机过零检测故障”？

要理解这个故障,我们首先需要拆解几个关键词：

1. PG电机：

   • PG是英文Permanent Magnet（永磁体）的缩写，这种电机通常指带有PG调速电机或无刷直流电机，在空调中，它主要用于驱动室内机的风扇。
   • 这种电机内部或尾部带有一个霍尔传感器或光电编码器，它的作用是精确地告诉空调的“大脑”（CPU或MCU）电机的实际转速是多少。

2. 过零检测：

   • “过零”指的是交流电的电压波形从正半周变为负半周，或从负半周变为正半周时，会瞬间经过“零点”的那个时刻。
   • 在空调控制系统中，“过零检测”电路的作用是精确地捕捉这个零点时刻，这个时刻非常重要，是CPU控制其他电路（如可控硅）进行同步通断的基准信号。

3. 故障：

   • 当空调检测到“过零信号”异常时，比如信号丢失、信号不稳定、信号过晚或过早到达，就会报这个故障，其核心逻辑是：“我无法准确知道交流电的零点在哪里了！”

这个故障的通俗解释就是：

空调主板（CPU）通过一个专门的电路去监测市电的零点，以便精确控制PG电机，现在这个监测电路出了问题，CPU收到的零点信号是错的或者干脆没收到，为了保证安全，它就立刻停止运行，并报出“PG电机过零检测故障”的代码。

故障的可能原因分析

这个故障的原因可以分为三大类：信号源问题、传输路径问题、以及主板自身问题。

信号源问题：市电本身异常

• 电压不稳或波动过大：虽然不常见，但在电网质量极差的地方，电压的波形可能畸变，导致零点模糊不清,检测电路无法准确识别。
• 电网谐波干扰：周边有大功率设备（如大型变频器、电焊机等）工作时，会产生谐波干扰，污染市电波形,影响过零检测。

传输路径问题：连接线和相关元件故障（最常见）

这是导致此故障的最主要原因,排查时应优先考虑。

• 过零检测电路相关元件损坏：

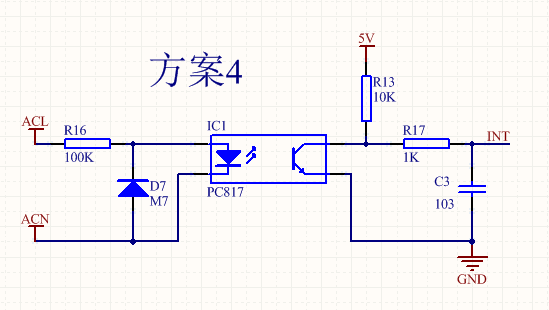

  • 光耦：这是最关键的元件之一，它负责将高压的市电信号和低压的主板电路安全隔离,光耦老化或击穿会导致信号无法正常传输或信号失真。
  • 限流电阻：在过零检测电路中，通常会有一个电阻用来限制流过光耦的电流，如果这个电阻烧断或阻值变大,光耦将无法工作。
  • 滤波电容：用于滤除信号中的毛刺和干扰，如果电容失效（如漏液、容量下降）,可能导致信号不稳定。
  • 整流二极管：如果用于整流的二极管损坏,也会影响信号波形。
• 连接线或接插件问题：
  • 接插件松动：连接主板和电源板、或主板与显示板的排线接触不良。
  • 线路虚焊或断路：PCB板上过零检测相关的焊点可能因为长时间工作或振动而出现虚焊,或者线路被意外弄断。
  • 线路受潮或氧化：在潮湿环境下，线路或接插件的针脚可能会氧化，导致接触电阻增大,信号传输受阻。

主板自身问题：CPU或MCU故障

• MCU（微控制器）损坏：负责处理过零信号的CPU或专用电机驱动芯片本身出现故障,无法正确解析信号。
• 供电异常：为主板上MCU和相关检测电路供电的电源部分出现问题，导致工作电压不稳,从而影响信号处理。
• 软件/程序问题：极少数情况下，可能是空调的控制程序（固件）存在BUG，导致对正常信号的误判,这种情况可以通过升级固件来尝试解决。

故障排查与解决步骤（DIY指南）

⚠️ 重要安全提示： 空调内部涉及高压电，非专业人士请勿自行拆机维修，以免发生触电危险，以下步骤仅供了解,建议由专业维修人员操作。

第一步：初步观察与用户自查

1. 检查电源：确认插座是否通电，是否有松动,可以换一个插座试试。
2. 检查遥控器：确认遥控器电池是否有电，模式设置是否正确（有时是误报）。
3. 断电重启：将空调插头拔下，等待5-10分钟，让主板内部电容放电后再重新插上,这可以清除一些临时的软件错误。

第二步：专业人员排查流程

如果重启无效,就需要专业维修人员介入了。

1. 读取故障代码：确认故障代码无误,并记录下空调的完整型号。

2. 目视检查：

   • 打开空调外壳，检查主板上的电容是否有鼓包、漏液现象。
   • 检查接插件是否牢固,有无氧化或烧黑的痕迹。
   • 检查PCB板上过零检测电路附近是否有明显的烧毁痕迹。

3. 测量关键点电压（需使用万用表）：

   • 测量市电输入：确认AC 220V输入电压是否正常且稳定。
   • 测量光耦输出：这是最关键的一步，在空调通电但不开机（或报故障时）的状态下，用万用表测量光耦的输出端（通常是连接到主MCU的引脚），正常情况下，应该能检测到一个规律的、与市电频率同步的方波信号（0V和5V或3.3V之间跳变），如果电压固定不变（比如一直是0V或5V），或者波形混乱,则说明光耦或其前级电路有问题。
   • 测量光耦输入端：测量光耦输入端的限流电阻两端是否有电压降,以判断光耦输入侧是否工作。

4. 替换法排查：

   • 替换过零检测元件：如果测量发现光耦、限流电阻等元件损坏，直接更换同型号的新元件即可,这是最常见的维修操作。
   • 替换接线和插件：如果怀疑是排线问题,可以更换一条新的排线试试。
   • 替换主板：如果以上所有排查都找不到问题，或者怀疑主板MCU损坏，最直接的解决方案就是更换一块新的或同型号的空调主板,这也是最终的手段。

总结与建议

给用户的最终建议：

当你的志高空调报“PG电机过零检测故障”时，大概率是主板上的一个小元件（尤其是光耦）老化或损坏所致，这个故障通常不贵，但需要专业工具和知识来定位。

1. 不要自行拆机,安全第一。
2. 联系志高官方售后或你信得过的专业空调维修师傅。
3. 向维修师傅说明你了解的可能原因（如“可能是过零检测的光耦或电阻坏了”），这可以帮助他们更快地定位问题,避免被漫天要价。
4. 根据维修师傅的检查结果，决定是更换单个元件还是直接更换主板，如果空调使用年限较长，直接更换主板有时是更省心、更可靠的选择。
