逻辑板是液晶电视的“指挥中心”，负责接收主板送来的图像和声音数据，然后进行解码、处理，并最终生成驱动液晶屏的LVDS或DP信号，如果逻辑板出现故障，电视就会出现各种“奇葩”的显示问题。

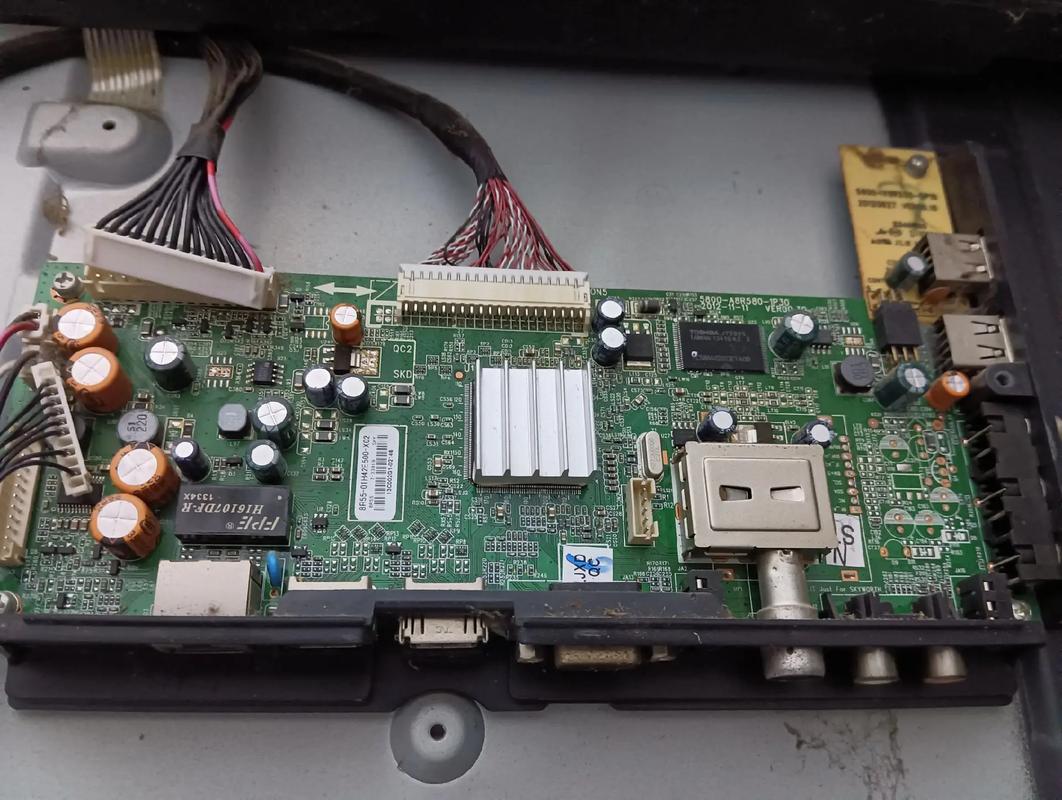

（图片来源网络，侵删）
创维55E700S逻辑板故障的典型现象
当您的创维55E700S电视出现以下问题时,首先要怀疑是逻辑板故障：
-
图像异常，伴音正常：这是最典型的特征，电视能正常开机，声音也正常，但屏幕显示有问题。
- 黑屏/白屏/花屏：屏幕全黑、全白，或者出现彩色条纹、马赛克、乱码等。
- 图像闪烁：图像不停地跳动、闪烁，时好时坏。
- 图像亮度异常：图像过亮、过暗，或者出现部分区域亮、部分区域暗的“阴阳屏”现象。
- 图像颜色异常：严重偏色（如全屏发红、发蓝），或者缺少某种颜色。
- 图像有重影或拖影：快速运动的物体后面有拖影或重影。
- 屏幕上有固定的线条或色块：屏幕中间有一条或几条水平/垂直的线条，或者某个区域有一个固定的彩色/黑色矩形。
-
指示灯状态异常：
- 电视无法正常开机,电源指示灯亮，但屏幕无任何反应（黑屏）。
- 指示灯不停地闪烁,闪烁的次数可能代表不同的故障代码（不同品牌代码不同，创维的一般是快闪或慢闪）。
-
无图像，无伴音：这种情况比较复杂，也可能是主板或电源板故障，但如果排除了电源和主板，逻辑板也是一个可能的原因。

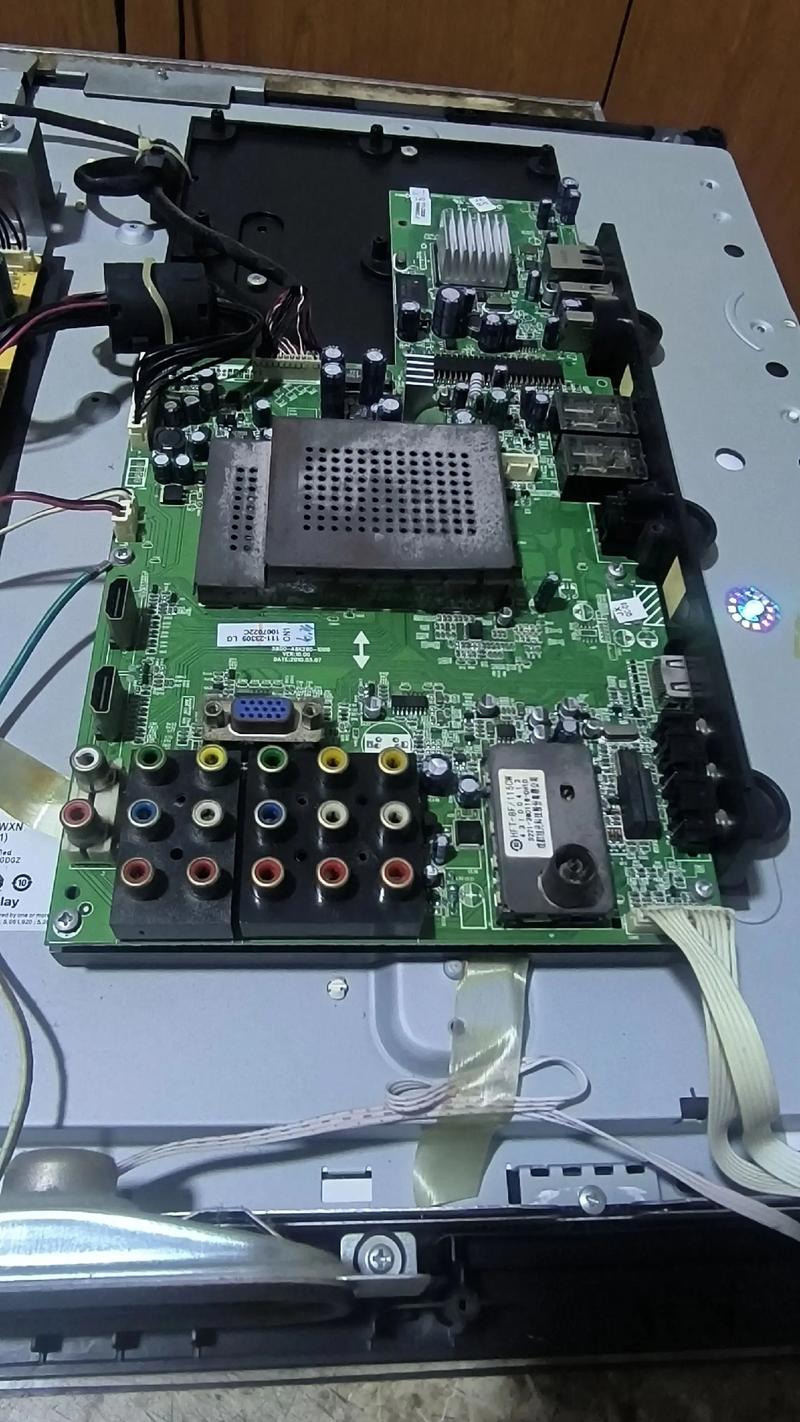

（图片来源网络，侵删）
逻辑板故障的常见原因
- 供电问题：逻辑板需要多组稳定的电压（通常是5V、12V、15V、18V、24V等）才能工作，如果电源板送来的电压不稳、过高、过低，或者逻辑板上的供电滤波电容鼓包、漏液，都会导致逻辑板工作异常。
- 芯片本身损坏：逻辑板上的核心主控芯片、存储器（EEPROM）、LVDS/DP发送芯片等是高密度集成元件，在电压不稳、静电或自然老化下可能损坏。
- 虚焊或脱焊：由于电视长期工作发热，或者运输震动，可能导致逻辑板上的芯片或元件引脚虚焊、脱焊，造成接触不良，从而引发各种间歇性或永久性故障。
- 程序数据丢失或错乱：逻辑板上的存储器（EEPROM）里存储了驱动屏幕的关键数据（如白平衡、LVDS通道配置等），如果数据因异常掉电或干扰而丢失、错乱，屏幕就会显示异常。
- LVDS/DP接口或排线问题：逻辑板输出到屏幕的LVDS/DP接口松动、氧化或损坏，或者连接屏幕的排线有问题，也会导致黑屏、花屏等现象。
故障排查与维修步骤（DIY注意事项）
警告：电视机内部有高压，非专业人员请勿擅自拆机和维修，以免发生触电危险或造成二次损坏！以下步骤仅为知识科普，强烈建议寻求专业维修人员帮助。
第一步：外部观察和简单排查
- 检查电源和信号：确保电源线插好，插座有电，检查HDMI线、机顶盒等信号源是否正常连接，尝试换一个HDMI接口或换一根线。
- 检查指示灯：观察电视开机时电源指示灯的状态（常亮、闪烁、颜色等），有些指示灯闪烁代表特定的故障代码，可以上网搜索对应型号的代码含义。
- 听声音：如果电视有声音，说明电源板和主板基本正常，问题大概率出在逻辑板或屏线，如果没声音，则范围更广。
第二步：初步拆机检查（需一定动手能力）
- 断电并放电：拔掉电源线，等待10-15分钟，让内部高压电容充分放电。
- 打开后盖：在电视背面找到并拧下所有螺丝，小心取下后盖。
- 检查逻辑板外观：
- 观察电容：仔细查看逻辑板上的电解电容，看是否有鼓包、漏液、顶部“冒顶”的现象，这是最常见的故障点之一。
- 观察芯片：看是否有明显的烧焦、发黑痕迹。
- 闻气味：闻一下是否有烧焦的异味。
第三步：测量关键电压（需要万用表）
这是判断逻辑板是否得到正常供电的关键步骤。
- 找到逻辑板供电接口：通常是从电源板引出的一组排线，插在逻辑板的电源输入端。
- 测量供电电压：
- 找到逻辑板上的 P/VCC/VDD 标识的测试点或排针。
- 万用表调至直流电压档（20V或50V档）。
- 黑表笔接地（通常找到逻辑板上大面积的接地点或螺丝孔）。
- 红表笔依次测量各个供电脚，对照电视图纸或逻辑板上的丝印，检查电压是否正常（如5V, 12V, 15V等）。电压偏差不应超过5%，如果某路电压完全没有或严重偏低，可能是电源板问题，也可能是逻辑板自身负载短路导致电源板保护。
- 如果供电都正常,但逻辑板仍不工作，那么很可能是逻辑板上的芯片或元件损坏。
第四步：针对虚焊的处理
如果外观无明显损坏,供电也基本正常，但故障时好时坏，虚焊的可能性很大。
- 准备工具：热风枪（或电烙铁）、助焊膏、松香。
- 操作：
- 对逻辑板上所有的大芯片（主控芯片、存储器、LVDS发送芯片等）的引脚均匀地涂上助焊膏。
- 用热风枪（温度约300-350℃，风量适中）对准芯片进行加热，让焊锡重新熔化流动，形成良好的焊点。
- 注意：此操作需要技巧，温度过高或时间过长会烧毁芯片和电路板，如果没有经验，切勿尝试。
第五步：程序刷新（重刷屏参）
如果怀疑是程序数据丢失或错乱（换过屏幕或出现颜色严重失真），可以尝试重新刷新逻辑板程序。

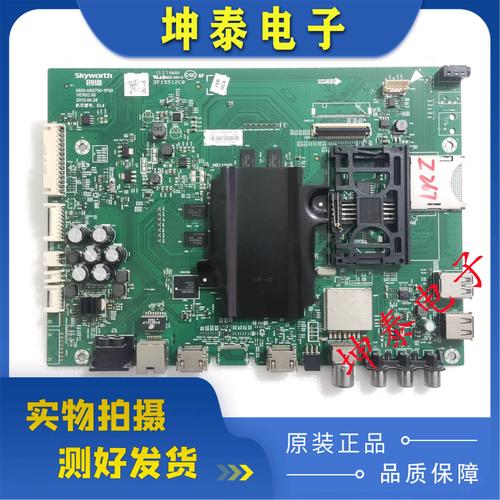

（图片来源网络，侵删）
- 需要工具：电脑、USB/TTL转串口工具、逻辑板刷机软件和对应型号的屏参数文件（.bin或.hex文件）。
- 操作：找到逻辑板上标记为 ISP、UART、JTAG 等的调试接口，按照特定型号的教程连接刷机工具，将正确的屏参数文件写入逻辑板的存储器中。
- 难点：这需要找到完全匹配的屏参数文件，文件错误可能导致逻辑板彻底报废，此操作对普通用户来说难度极高。
维修方案总结
| 故障现象 | 可能原因 | DIY可行性 | 推荐方案 |
|---|---|---|---|
| 图像异常，伴音正常 | 逻辑板故障 | 低 | 送修，维修人员会通过上述方法排查，最坏情况是更换逻辑板。 |
| 电容鼓包/漏液 | 供电滤波电容老化 | 中 | 可更换，购买同型号规格的电容，用电烙铁更换即可，成本较低（几元到十几元）。 |
| 时好时坏，疑似虚焊 | 芯片引脚虚焊 | 中 | 可尝试补焊，使用热风枪对主要芯片进行补焊，有一定风险，需技巧。 |
| 程序数据错乱（偏色等） | EEPROM数据丢失 | 极低 | 送修，专业维修店通常有屏库，可以找到对应参数进行刷新，普通用户很难操作。 |
| 屏线或接口问题 | 排线松动、接口氧化 | 高 | 可尝试处理，重新插拔排线，用酒精棉签擦拭接口金手指。 |
| 芯片烧毁 | 电压冲击、自然损坏 | 极低 | 送修或更换，单个芯片难购买且难焊接，通常直接更换整块逻辑板。 |
维修成本与建议
- 更换电容：成本最低，约10-30元（含手工费）。
- 补焊：成本较低，约50-100元（含手工费）。
- 刷新程序：成本较低，约50-150元，取决于维修店的收费和屏参数的获取难度。
- 更换逻辑板：成本较高，一块全新的原装逻辑板可能需要300-600元，甚至更高，副厂的便宜一些，但质量和兼容性没有保证，加上手工费，总费用可能在400-800元之间。
最终建议：
- 保修期内：立即联系创维官方售后，免费维修。
- 保修期外：
- 如果电视本身价值不高（二手或购买多年），而维修费用（尤其是换板）接近或超过电视残值，建议直接更换新电视。
- 如果电视价值尚可,可以先找一个信誉良好的本地维修店，让他们先进行免费检测，判断故障点和预估维修费用，根据他们的诊断结果（比如是否只是电容问题）再做决定。
- 切勿在网上随意购买逻辑板自行更换，型号匹配、程序兼容性都是大问题，很容易造成新的损失。
