直流变频IPM故障代码有哪些？

我们可以从故障的根本原因和通用逻辑出发，将常见的故障现象和它们通常对应的代码或含义进行归纳和解释，这能帮助您更好地理解问题所在。

核心概念：什么是IPM故障？

IPM是变频器中的“心脏”部件，集成了功率开关器件（通常是IGBT）、驱动电路、保护电路等多种功能，当IPM出现故障，通常意味着其内部的某个保护功能被触发，或者功率器件本身损坏。

故障代码的本质是变频器主控MCU（微控制器）检测到IPM反馈回来的异常信号后，为了方便用户和维修人员定位问题，而给出的一种数字或字母提示。

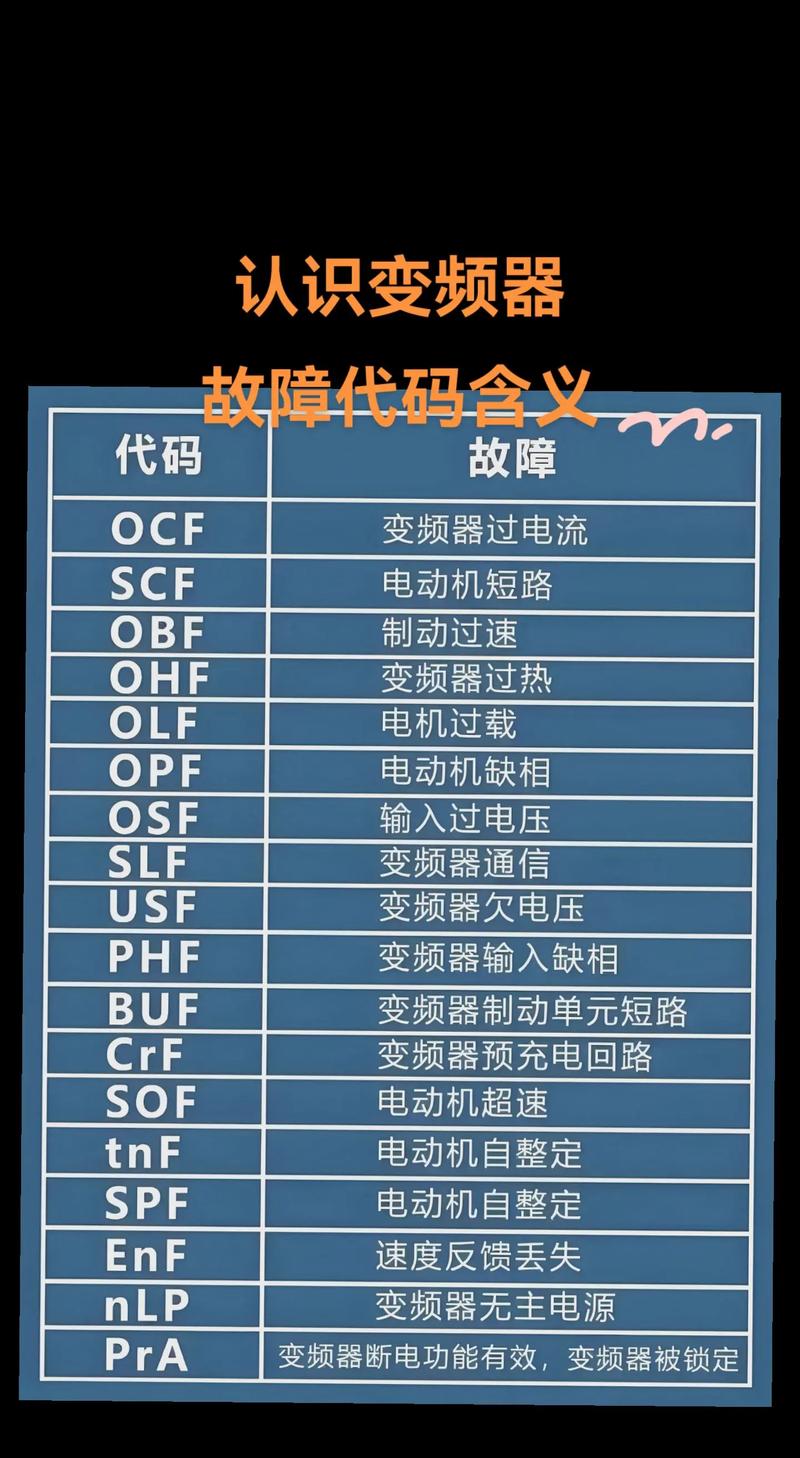

最常见的IPM故障类型及对应代码（通用逻辑）

以下是几种最典型的IPM故障,以及它们在不同品牌变频器中可能遇到的代码或现象描述。

过流故障 - 最常见的故障

• 故障原因：流过IPM中IGBT的电流超过了其允许的最大值，导致保护电路动作。
• 触发场景：
  • 电机负载突变：如电机堵转、负载突然加重。
  • 输出短路：电机电缆短路、电机绕组短路。
  • 参数设置错误：电机额定电流、加速时间等参数设置不当。
  • 硬件问题：IPM模块本身损坏、驱动电路异常、电流检测电路（霍尔传感器或采样电阻）故障。
• 通用代码/提示：
  • OC (Over Current)
  • F0001 (西门子等品牌常用)
  • E.OCT (三菱等品牌常用)
  • 过流
  • 短路

过热故障

• 故障原因：IPM模块的温度超过了其内部温度传感器设定的阈值。
• 触发场景：
  • 散热不良：散热器灰尘过多、风扇停转或转速不足、环境温度过高。
  • 长时间过载运行：电机负载持续偏大。
  • 冷却系统故障：风机损坏、冷却水路堵塞（对于水冷机型）。
• 通用代码/提示：
  • OH (Over Heat)
  • F0006 (西门子)
  • E.OH (三菱)
  • 过热
  • 散热器过热

过压故障

• 故障原因：IPM直流母线（P-N端子）上的电压过高。
• 触发场景：
  • 制动单元/电阻故障：当电机处于再生发电状态（如快速减速、重物下放）时，能量无法通过制动电阻消耗，导致母线电压升高。
  • 电网电压过高：输入的交流电压超过了变频器允许的范围。
  • 制动单元未接入：需要制动的场合未正确连接制动电阻。
• 通用代码/提示：
  • OU (Over Voltage)
  • F0002 (西门子)
  • E.OV (三菱)
  • 过压
  • 母线过压

欠压故障

• 故障原因：IPM直流母线上的电压过低。
• 触发场景：
  • 输入电源问题：电网电压过低、缺相、主电源接触器未吸合。
  • 整流桥故障：整流二极管损坏。
  • 限流电阻或预充电回路故障：上电时无法正常建立直流电压。
• 通用代码/提示：
  • UV (Under Voltage)
  • F0003 (西门子)
  • E.UV (三菱)
  • 欠压
  • 母线欠压

IPM内部故障 / 故障信号

• 故障原因：这是最直接的IPM故障信号，IPM模块内部集成的保护电路（如过流、过热、欠压等）检测到异常后，会向主控MCU发送一个“故障”信号（通常是FO或Fault引脚）。
• 触发场景：这通常是一个汇总信号，意味着上述的一种或多种保护被触发，如果变频器只显示这个代码，说明问题根源在IPM或其直接相关的电路上。
• 通用代码/提示：
  • IPM Fault
  • FO
  • Fxxxx (xxxx为具体子代码)
  • 模块故障

如何根据具体代码进行排查？（通用步骤）

当您的变频器显示一个IPM相关故障代码时,可以按照以下思路进行排查：

1. 查阅手册：这是最重要的一步！ 找到您所用变频器型号的操作手册或维修手册，在“故障代码”章节中查找该代码的准确定义、可能原因和排查建议，不同品牌的代码含义天差地别。

2. 断电检查：

   • 目视检查：观察IPM模块、散热器、风扇是否有明显的烧毁、变色、裂纹或异味。
   • 清洁：彻底清洁散热器和风扇，确保散热通道畅通。
   • 检查风扇：手动拨动风扇，看是否转动顺畅，通电后是否正常启动。

3. 上电检查（带电操作，务必注意安全！）：

   • 检查输入电压：用万用表测量变频器输入端的三相（或单相）电压是否在正常范围内，是否平衡，有无缺相。
   • 检查直流母线电压：在变频器未运行（上电显示正常）时，测量P-N端的直流电压，对于380V输入的机型，正常直流电压约为 540V，检查是否过高或过低。

4. 检查负载和参数：


   （图片来源网络，侵删）
   • 断开电机：尝试将变频器与电机断开，进行空载试运行，如果故障消失，说明问题可能出在电机或电缆上（如短路、绝缘问题）。
   • 检查参数：核对电机参数（功率、电流、频率等）、加减速时间、转矩提升等设置是否正确。

5. 测量和判断：

   • 如果以上检查都正常,但故障依旧，那么很可能是IPM模块本身损坏或其驱动电路有问题，这通常需要专业的维修人员和设备（如示波器、IGBT测试仪）来进一步确认。

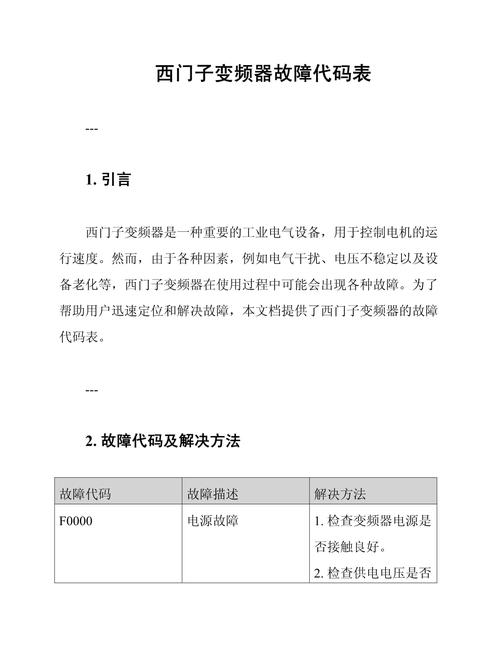

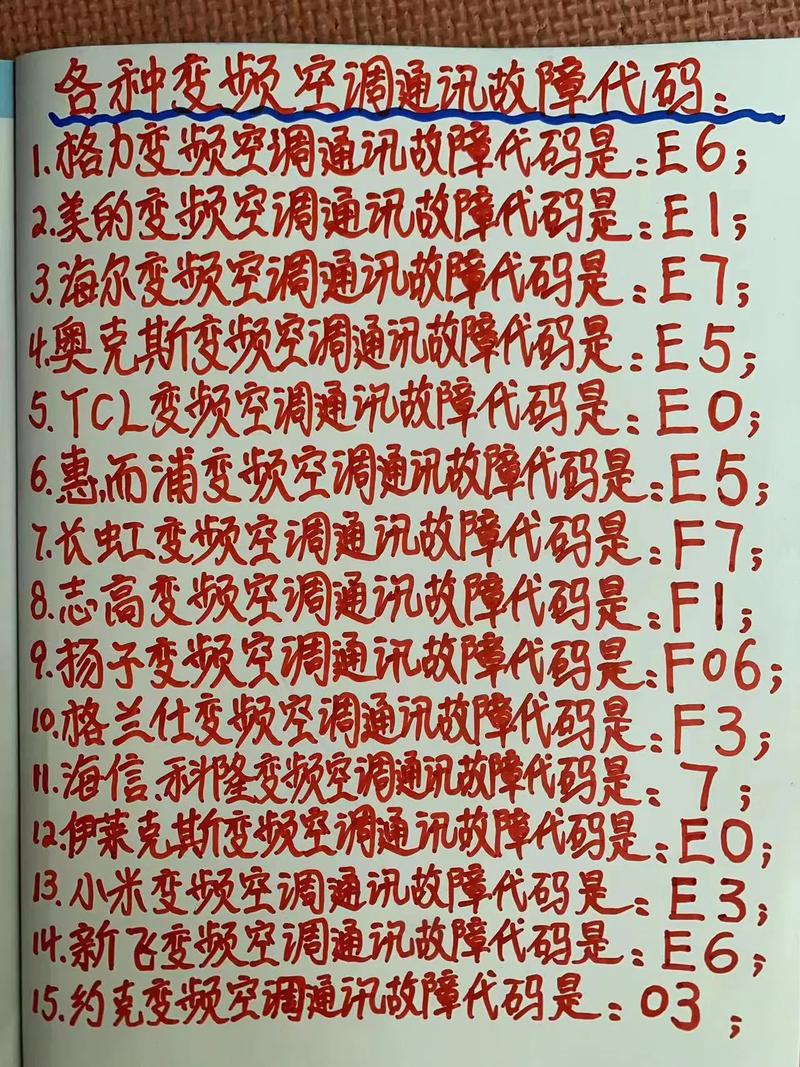

常见品牌代码示例（仅供参考，请务必以手册为准）

直流变频IPM的故障代码是品牌和型号相关的，没有统一标准。

处理这类问题的核心思路是：

1. 以设备手册为准，查找代码的确切定义。
2. 遵循“先外后内，先易后难”的原则，从外围的电源、负载、散热、参数开始排查。
3. 如果所有外部检查都正常，则很大概率是IPM模块或其驱动电路硬件损坏，需要专业维修或更换。

安全第一,在进行任何带电操作前，请务必确保您了解相关安全规程，并由专业人员进行操作。
