pg电机过零检测故障家电维修

1. 什么是PG电机和过零检测？
2. 过零检测电路是如何工作的？
3. 故障现象有哪些？
4. 故障原因分析（从易到难）
5. 详细的维修步骤和排查方法
6. 维修案例和注意事项

什么是PG电机和过零检测？

• PG电机 (Pulse Generator Motor):


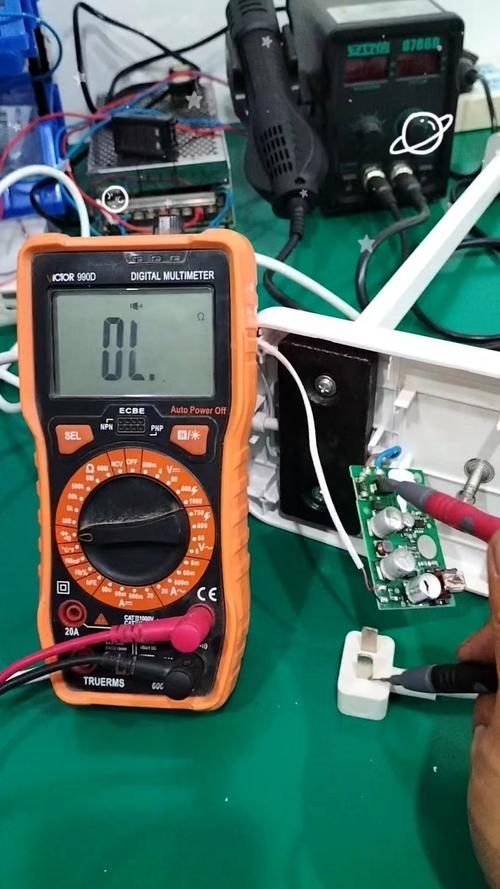

  （图片来源网络，侵删）
  • 这是一种特殊的交流电机，通常用于洗衣机、空调的室内机风扇等需要精确控制转速和转向的场合。
  • 它的内部除了电机主体，还集成了一个霍尔元件或测速发电机，这个装置能随着电机的转动,产生一系列脉冲信号。
  • 这个脉冲信号就像是电机的“心跳”或“脉搏”，控制主板通过它来知道电机的实时转速和转动方向。

• 过零检测:

  • 这里的“过零”指的是交流电的过零点，中国的交流电是220V/50Hz，意味着电压每秒有100次从正变负或从负变正的瞬间，这个瞬间就是“过零点”。
  • 在PG电机控制中，过零检测有两个核心作用：
    1. 为可控硅提供触发基准：主板通过可控硅来控制电机的通断和功率，为了在交流电的某个相位（比如半波）内精确地导通可控硅，主板需要知道交流电何时过零，以便在过零后延迟一小段时间再触发,从而实现平滑的调速。
    2. 同步电机信号与市电：这是最关键的一点！PG电机产生的霍尔脉冲信号，其频率代表了转速，但主芯片（CPU）需要知道这个脉冲信号是在交流电的哪个半波（正半波还是负半波）产生的，过零信号就像一个“同步时钟”，让CPU能够正确解读霍尔脉冲，判断电机的转向（正转/反转）和精确的转速。没有过零信号，CPU就无法正确解析霍尔信号，也就无法控制电机。

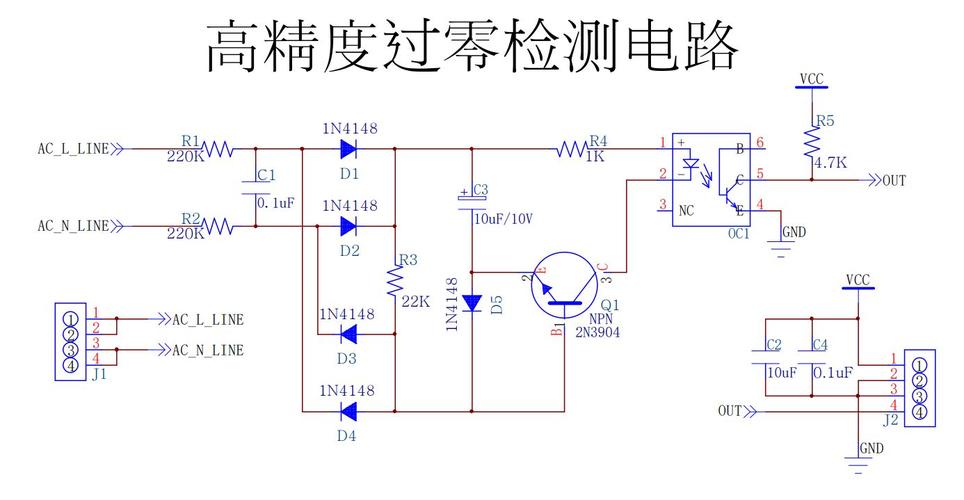

过零检测电路是如何工作的？

这个电路通常非常简单，主要由一个限流电阻和一个光电耦合器组成。

• 工作流程:
  1. 220V交流电的火线，通过一个大阻值的电阻（如180KΩ/1W）降压,变成低压交流电。
  2. 这个低压交流电接到光电耦合器的输入端（发光二极管侧）。
  3. 当交流电电压高于二极管正向导通电压时，发光二极管点亮，光敏三极管导通,输出端为低电平。
  4. 当交流电电压接近零点时，发光二极管熄灭，光敏三极管截止,输出端为高电平。
  5. 这样，在光电耦合器的输出端，就得到了一个与市电同频率（100Hz）、高低电平变化的方波信号，这个方波信号就是“过零检测信号”,被送到主板的CPU。

市电 → 降压 → 光耦 → 输出方波信号给CPU。

故障现象有哪些？

当过零检测电路出现故障时，CPU无法获取正确的同步信号,通常会导致以下现象：

• 最常见现象：电机不转，但面板显示正常。

  按下启动键后，程序开始，但电机没有任何反应，没有嗡嗡声,也没有启动迹象。

• 电机乱转或转向错误。

  电机可能在一个方向上狂转,或者在正转和反转之间无规律地切换。

• 电机转速失控。

  电机可能以最高速转动，无法进行洗涤、脱水等不同转速的切换。

• 程序运行到电机步骤时，机器报错并停止。

  主板检测到电机控制异常，会触发保护机制，在显示屏上显示特定的故障代码（如“UE”、“E2”、“E21”等，具体看品牌型号）。


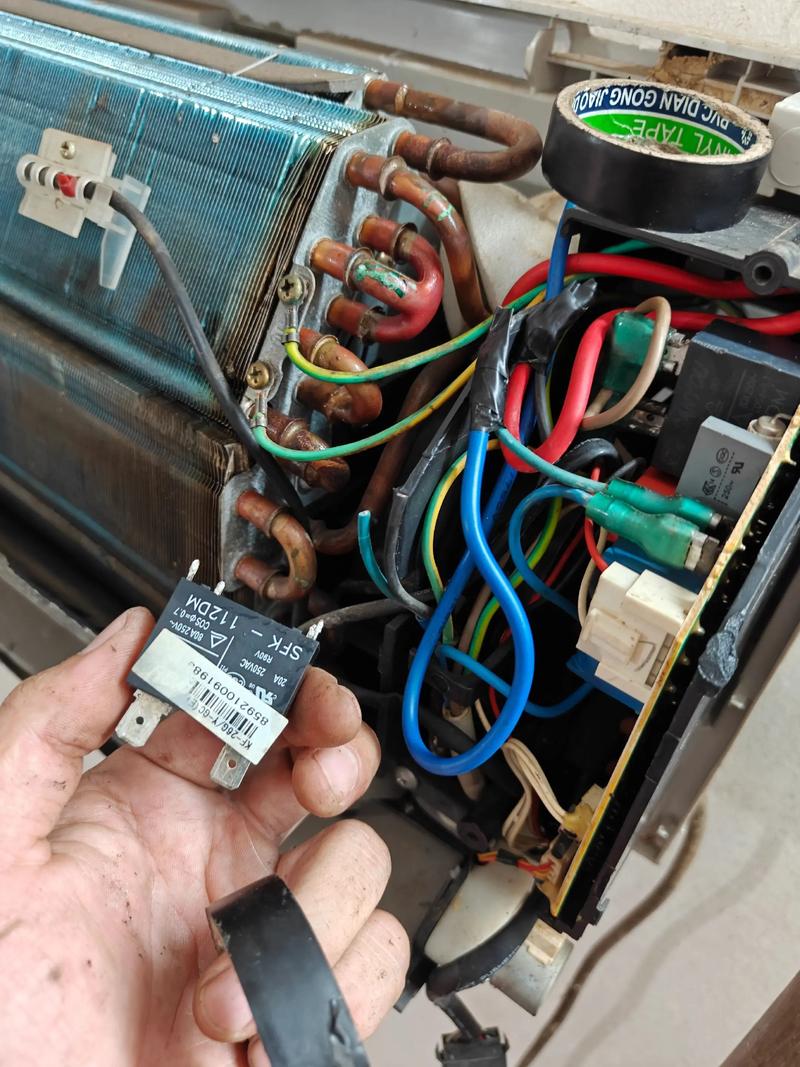

  （图片来源网络，侵删）
• 机器发出“咔哒”声。

  这是CPU在尝试控制电机，但由于无法同步，导致可控硅被错误触发，电机在通电和断电之间快速切换,产生机械振动声。

故障原因分析（从易到难）

维修时，应遵循“先简后繁，先外后内”的原则。

第一梯队：外部和电源问题（最常见）

1. 市电问题：插座没电、电压不稳、插头接触不良，这是最容易被忽略的,先换个插座试试。
2. 保险丝熔断：机器内部的电源保险丝（通常在电源板上）可能因雷击、电压浪涌或内部短路而熔断,需要断电后用万用表电阻档测量。
3. 电源板故障：提供低压给主板的5V、12V、+24V等电压异常,用万用表测量电源板各路输出电压是否正常。

第二梯队：过零检测电路本身（核心排查区）

1. 限流电阻开路或变值：
   • 最最最常见的原因！ 这个电阻功率大（通常1W或2W），工作在高电压下,长期使用后容易烧断或阻值增大。
   • 表现：电阻表面发黑、炸裂或用万用表测量阻值远大于标称值（如标称180KΩ，实测无穷大）。
2. 光电耦合器损坏：
   • 光耦是次常见原因，可能内部击穿（输入输出短路）或开路（无信号输出）。
   • 判断方法：需要拆下光耦,用万用表二极管档和电阻档分别测量其输入端和输出端的特性。
3. 滤波电容漏电或击穿：

   在光耦输入端或输出端，有时会并联一个小电容（如104/0.1uF），这个电容如果漏电，会拉低信号,导致CPU无法检测到正确的过零信号。

4. 电路板走线断裂或虚焊：

   电阻、光耦之间的铜箔线可能因受潮、腐蚀或外力而断裂,或者元件的焊脚有虚焊。

第三梯队：PG电机本身和负载问题

1. PG电机霍尔元件损坏：
   • 如果电机本身不产生霍尔脉冲信号，CPU自然也无法工作，虽然这不算“过零检测”故障,但现象类似。
   • 判断方法：手动转动电机皮带轮,用万用表电压档测量霍尔信号输出端应有脉冲电压变化。
2. 电机卡死或负载过重：

   洗衣衣桶内衣物缠绕过多、异物卡住离合器或电机轴承损坏，导致电机无法转动，此时电机电流会异常大，可能导致保护电路动作,也可能让主板持续尝试驱动而无法得到反馈。

第四梯队：主板CPU问题

1. CPU损坏：
   • 这是最坏的情况，CPU本身内部电路损坏,无法正确处理过零信号和霍尔信号。
   • 判断：在确认外部电路、电机、电源都正常的情况下，CPU仍无任何输出，才可能怀疑CPU，通常不建议自行维修,直接更换主板。

详细的维修步骤和排查方法

安全第一！操作前务必拔掉电源插头！

工具：万用表（必备）、螺丝刀、电烙铁、焊锡。

步骤：

1. 初步检查：

   • 确认机器不通电还是电机不转。
   • 打开机器外壳,观察保险丝是否熔断。
   • 检查电机皮带是否脱落、断裂，离合器是否有异物卡住，手动转动皮带轮,应感觉顺畅无卡顿。

2. 测量电源电压：

   找到电源板，测量其输出的+5V、+12V、+24V等电压是否正常且稳定，如果异常,先排查电源板。

3. 找到过零检测电路：

   • 在主板上找到那个连接到市火线的、通常串联着一个大电阻和光耦的电路,这个电阻是关键标识。

4. 测量限流电阻：

   • 断电后,用万用表电阻档测量该电阻的阻值。
   • 如果阻值无穷大（开路）：恭喜你，找到问题了！这个电阻就是罪魁祸首。
   • 如果阻值正常：继续下一步。

5. 测量光耦：

   • 方法A（在路测量）：给机器通电（注意安全！），用万用表直流电压档测量光耦输出端（接CPU的那端）的电压，正常情况下，电压应在0V和某个高电平（如5V）之间以100Hz的频率快速跳变，如果电压始终是0V或5V不变,则光耦或其外围电路可能有问题。
   • 方法B（拆下测量）：将光耦从电路板上焊下，用万用表二极管档测量：
     • 输入端（1、2脚）：正向导通（有压降），反向截止（无穷大）。
     • 输出端（3、4脚）：正反向电阻都应很大（兆欧级）。
     • 如果输入端或输出端有短路现象,光耦已损坏。

6. 检查滤波电容：

   如果电阻和光耦都正常，检查光耦附近的小电容，用万用表电阻档测量电容是否漏电或击穿（电阻值很小或为零）。

7. 检查PG电机信号：

   • 如果以上电路都正常，但电机仍不转,需要测量PG电机。
   • 找到电机的霍尔信号插头（通常是3根或4根线），给电机通电（可短暂通电测试），转动电机皮带轮，用万用表电压档测量信号线，应有脉冲电压变化，如果没有,电机霍尔损坏。

8. 最终判断：

   如果所有外部和驱动电路都正常，CPU仍无法控制电机，那么很可能是主板CPU或其内部相关驱动电路损坏，对于普通用户来说,更换主板是最经济有效的选择。

维修案例和注意事项

案例1：某品牌洗衣机不脱水

• 现象：进水、洗涤正常，但程序转到脱水时，电机不转，几分钟后报错“UE”。
• 排查：打开机器，手动转动离合器顺畅，测量电源板电压正常，重点检查过零检测电路，发现限流电阻表面发黑,测量阻值无穷大。
• 维修：更换同型号、同功率的限流电阻（180KΩ 1W）,故障排除。

案例2：某品牌空调室内机风扇不转

• 现象：压缩机工作,但室内机风扇电机不转。
• 排查：测量电机阻值正常，测量主板，发现+12V电压正常，检查过零检测电路的光耦,发现其输出端对地短路。
• 维修：更换同型号的光耦（如PC817）,故障排除。

注意事项：

• 电阻功率必须匹配：更换限流电阻时，功率（如1W）不能小于原规格,否则会再次烧毁。
• 光耦型号可替换：光耦型号不一定要完全一样，但封装和引脚功能要一致，如PC817、TLP521等都是常用型号,可以直接替换。
• 焊接质量：更换元件后，焊点要牢固、光滑,避免虚焊和短路。
• 安全防护：在通电测试时，手不要接触任何带电部分,最好使用隔离变压器。
• 善用代码：如果机器有故障代码，一定要先查阅该品牌的维修手册，代码通常会直接指向问题的大致方向（如电机故障、通信故障等）,能大大提高效率。

希望这份详细的指南能帮助您成功解决PG电机过零检测故障！
