这是一个非常常见的工业变频器型号，通常被称为“台安JYC系列变频器”，

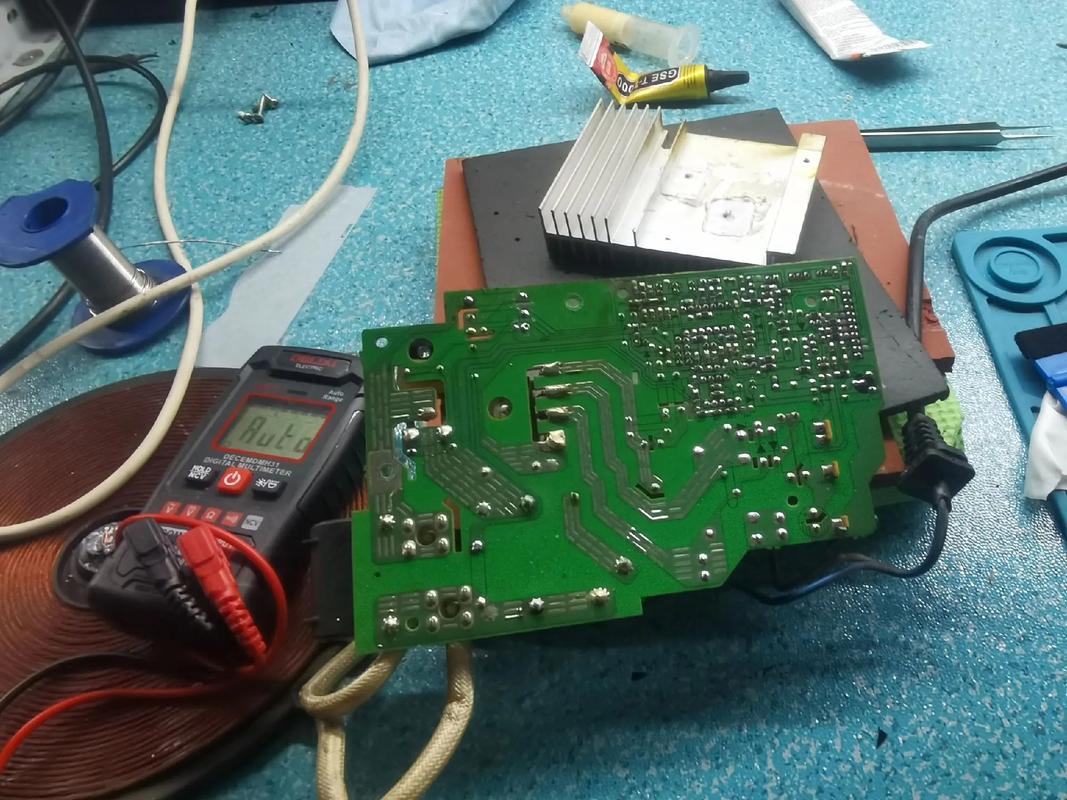

（图片来源网络，侵删）
- JYC：是台安变频器的产品系列。
- 21：代表基本功能型号。
- cs：代表其额定电流，
cs通常对应 15A。 - 15：代表适配的电机功率，通常是 5kW。
JYC-21CS15 是一台 台安品牌的、1.5kW、额定电流约15A 的通用型变频器。
第一步：故障诊断前的准备工作
在修理任何变频器之前,安全永远是第一位的。
-
断电与放电：
- 确保变频器已完全脱离电源，并等待至少 5-10分钟，因为内部的大容量电容储存有高压电,即使断电后仍有危险。
- 使用万用表的电压档，测量直流母线（P+和N-端子）之间的电压，确认已降到安全范围（如低于36V DC）。
-
工具准备：
- 万用表（必备，用于测量电压、电阻、通断）。
- 螺丝刀、尖嘴钳、电烙铁（如果需要焊接）。
- 示波器（高级诊断，用于观察PWM波形、控制信号等）。
- 替换用的元器件（如IGBT模块、驱动光耦、电解电容、风扇等）。
-
初步观察：
- 闻：是否有焦糊味、臭氧味？
- 看：是否有明显的元器件烧毁、炸裂、发黑？PCB板上是否有烧黑的痕迹？
- 问：向操作人员了解故障发生时的现象，是否在运行中突然停止？是否有异常响声或冒烟？故障发生前是否进行了某些操作？
第二步：常见故障现象及排查流程
故障现象一：上电无反应，操作面板不亮
这通常指变频器接通电源后，显示屏没有任何显示,风扇也不转。
排查思路与步骤：
-
检查外部电源：
- 确认输入电源（如三相380V或单相220V）是否正常。
- 检查空气开关、输入线路、保险丝是否完好。
-
检查变频器内部电源：
- 主回路保险丝：这是最常见的故障点，变频器断电后，拆开外壳，找到主回路输入端的保险丝（通常是一个或几个大容量的管状保险丝，如10A、20A），用万用表电阻档测量其是否熔断，如果熔断,说明后级电路存在严重短路。
- 开关电源：如果保险丝完好，问题很可能出在开关电源上，开关电源负责给控制板和主板的控制部分供电。
- 检查启动电阻：在主回路上，P+和N-之间通常有一个大功率的启动电阻（水泥电阻或绕线电阻），用万用表测量其阻值，正常时应为几十到几百欧姆，如果阻值无穷大（开路）,开关电源将无法启动。
- 检查开关管/IC：启动电阻正常后，需要检查开关电源的核心元件，如开关管（如MOSFET）、PWM控制芯片（如UC384x系列）、以及相关的二极管、电容等，这需要一定的电子维修基础，通常用万用表测量开关管是否击穿,以及周边元件是否异常。
-
检查控制板：
- 检查控制板上的电源部分是否有明显损坏的元件。
- 检查连接到主板的排线或连接器是否松动、脱落。
故障现象二：上电显示报警代码
这是最常见的情况，显示屏会给出具体的故障代码,这为修理提供了最直接的线索。
JYC-21CS15 常见报警代码及处理方法：
| 报警代码 | 故障名称 | 可能原因 | 检查与处理方法 |
|---|---|---|---|
| OC (Over Current) | 过电流 | 加速时间太短，电流上升过快。 负载过重或堵转。 变频器输出侧短路（如电机电缆短路、电机绕组短路）。 电流检测电路故障（如霍尔传感器、采样电阻）。 IGBT模块损坏。 |
延长加速时间。 检查机械负载，排除卡死情况。 断开电机输出线，空载上电，如果不再报OC，则问题在电机或电缆，用万用表测量电机三相绕组电阻是否平衡，以及电缆是否短路。 检查电流检测电路，测量相关元器件的参数。 测量IGBT模块：拆下模块，用万用表二极管档测量G、E/C之间的二极管特性，判断是否击穿。 |
| OV (Over Voltage) | 过电压 | 减速时间太短，电机再生能量来不及释放。 输入电压过高。 制动单元或制动电阻故障（未及时消耗再生电能）。 电压检测电路故障。 |
延长减速时间。 用万用表测量输入电压，确认是否超出额定值。 检查制动电阻：是否烧毁（阻值无穷大或变大）、开路，检查制动单元（通常是IGBT）是否损坏。 检查电压检测电路。 |
| UV (Under Voltage) | 欠电压 | 输入电压过低或缺相。 输入电源线接触不良。 整流桥损坏。 主回路电解电容容量下降或失效。 电压检测电路故障。 |
测量输入电压，确认是否正常且稳定。 检查并紧固输入端子的接线。 测量整流桥：用万用表二极管档测量其六个二极管是否正常。 检查主电容：目测是否鼓包、漏液，用万用表电容档测量其容量是否在标称值的80%以上，或用专用电容表测量ESR（等效串联电阻）。 检查电压检测电路。 |
| OH (Over Heat) | 过热 | 环境温度过高，通风不良。 散热风扇损坏或停止转动。 温度传感器（热敏电阻）故障或开路。 |
改善变频器安装环境，确保周围有足够空间散热，避免阳光直射或靠近热源。 检查散热风扇：上电后是否转动？用手轻轻拨动是否能转？更换同型号风扇。 找到温度传感器（通常在散热器上），用万用表测量其阻值，看是否随温度变化而正常变化，或是否开路/短路。 |
| GF (Ground Fault) | 接地故障 | 电机电缆过长或对地绝缘不良。 电机绕组对地短路。 变频器输出侧有接地现象。 接地检测电路故障。 |
缩短电缆长度，或使用输出电抗器。 断开电机电缆，变频器空载运行，如果不再报GF，则问题在电机或电缆，用兆欧表（摇表）测量电机三相绕组对地的绝缘电阻，应大于1MΩ。 仔细检查变频器输出端子到电机之间的所有连接，确保没有金属部分接地。 检查接地检测电路。 |
| OL (Over Load) | 过载 | 负载超过变频器额定值。 电机参数设置错误（如电机电流设置过小）。 加速时间过短，导致电流长时间过大。 机械负载过重。 |
检查负载情况，确保其在变频器额定范围内。 核对并正确设置电机参数，特别是额定电流。 适当延长加速时间。 检查机械传动部分，排除阻力过大的问题。 |
第三步：无报警代码的故障排查
如果变频器有输出（如风扇转），但无法驱动电机，或者电机运行异常（如抖动、无力、异响）。
排查思路与步骤：
-
参数检查：
- 这是最容易被忽视但又最常见的原因，检查以下关键参数是否被误设：
- 运行模式：是面板控制（JOG）还是端子控制（FWD/REV）？
- 频率给定源：是面板给定、模拟量给定（AI1/AI2）还是通讯给定？
- 电机参数：电机功率、电压、电流、极数等是否与实际电机一致？
- V/F曲线：是否设置正确？是否被设置为0Hz输出？
- 启停信号：端子控制时，确保FWD/REV和COM之间的接线正确且可靠。
- 这是最容易被忽视但又最常见的原因，检查以下关键参数是否被误设：
-
检查驱动电路：
- 如果参数正确，很可能是驱动板出了问题，驱动板负责产生并放大PWM信号,去控制IGBT的导通和关断。
- 检查驱动光耦：如TLP250、HCPL3120等，用示波器观察其输入端是否有来自CPU的PWM脉冲信号,输出端是否有经过放大的驱动信号。
- 检查驱动供电：驱动光耦和IGBT的门极需要稳定的+15V/-8V（或类似）电源,测量这些电压是否正常。
- 检查上/下臂驱动：对于六单元IGBT模块，要分别检查上臂（U、V、W）和下臂的驱动信号是否正常。
-
检查IGBT模块：
- 即使没有报OC，IGBT也可能存在性能不良的问题，某个IGBT导通压降增大，会导致输出缺相,电机抖动无力。
- 拆下模块，仔细测量其G、E/C之间的电阻特性,判断是否有轻微损坏。
-
检查控制板CPU：
如果以上所有硬件都正常，那么问题可能出在控制板的微处理器上，这通常需要更专业的维修技能，如检查晶振是否起振、复位电路是否正常、程序存储器是否损坏等，对于一般维修人员，如果怀疑CPU问题,更换整块控制板是最高效的选择。
总结与建议
- 先外后内，先简后繁：先检查电源、参数、接线等外部和简单问题,再深入到内部电路。
- 先静后动：先在断电状态下进行电阻、通断等静态测量,确认没有短路后再进行通电测试。
- 善用报警代码：报警代码是最好的向导,一定要根据代码提示进行排查。
- 安全第一：变频器内部有高压，非专业人员请勿轻易尝试维修，特别是涉及主回路和驱动部分时，如果无法确定,建议联系设备厂家或专业的变频器维修服务。
希望这份详细的修理指南能帮助您解决问题！
