电源板工作原理简介(康佳T21SK076)
康佳T21SK076的电源板通常采用经典的分立元件+厚膜电路设计,核心是厚膜电路 STR-S6709(或其兼容型号,如STR-S6708A、STR-S6707等)。

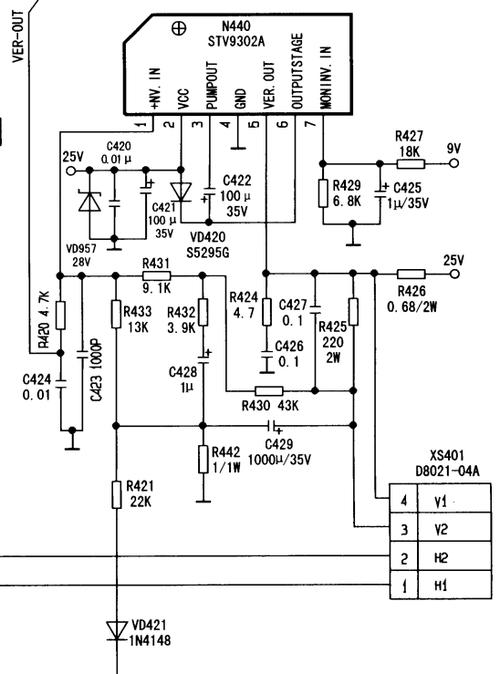

(图片来源网络,侵删)
其工作流程大致如下:
- 市电输入与抗干扰:220V交流电通过保险丝、电源开关、互感滤波器(L901)、压敏电阻(RV901)和电容(C901)进入电路。
- 整流滤波:经过桥式整流器(VD901)和滤波大电容(C910),将220V交流电转换为约 +300V 的直流脉动电压。
- 启动与振荡:+300V电压一路通过启动电阻(R906、R907等)给厚膜块STR-S6709的脚7(供电脚)提供微弱的启动电流,使STR-S6709内部电路开始工作,产生振荡。
- 开关变压器(T901)能量传递:STR-S6709的脚5(开关输出脚)驱动开关管(集成在STR-S6709内部)导通和截止,将能量传递给开关变压器T901的初级绕组。
- 次级整流输出:开关变压器的次级绕组感应出不同电压,经过整流二极管(如VD905、VD906等)和滤波电容(如C920、C921等),输出各组直流电压:
- +B (约+115V):供给行扫描电路,是主电压。
- +25V:供给场扫描和伴音功放电路。
- +16V / +12V:供给其他小信号电路。
- +5V:供给CPU和控制电路。
- 稳压与保护:
- 稳压:通过光电耦合器(IC902,如TLP621)和精密稳压源(IC901,如SE140)取样+B电压,反馈到STR-S6709的脚1(稳压控制脚),自动调整开关管的导通时间,从而稳定输出电压。
- 保护:STR-S6709内部设有过流、过压保护电路,当负载短路或电压异常时,会自动停止振荡,以保护电路。
常见故障现象与原因分析
现象1:完全不通电,指示灯不亮
这是最典型的电源故障。
-
原因1:保险丝熔断(F901)
- 保险丝发黑熔断:说明后级存在严重短路故障,常见故障点:
- 桥式整流器(VD901)击穿短路。
- 主滤波电容(C910)击穿或鼓包。
- 厚膜块STR-S6709内部开关管击穿短路(这是最常见的原因之一)。
- 消磁电阻(RT901)短路(较少见,但可能)。
- 保险丝熔断但发黑不严重:可能是瞬间电流冲击导致,如雷击或电网电压不稳。
- 保险丝熔断但透明:说明有轻微过流,需重点检查上述元件是否有轻微漏电。
- 保险丝发黑熔断:说明后级存在严重短路故障,常见故障点:
-
原因2:保险丝完好,但无+300V电压输出
(图片来源网络,侵删)- 电源线或电源开关损坏。
- 压敏电阻(RV901)烧毁开路(常见于雷击或电压过高)。
- 互感滤波器(L901)或限流电阻(R901、R902)开路。
- 桥式整流器(VD901)有一臂开路。
现象2:保险丝完好,但指示灯不亮,无任何电压输出
说明电源没有启动。
-
原因1:启动电路故障
- 启动电阻(R906、R907等)阻值变大或开路:这是非常常见的故障点,这些电阻长期工作在高电压下,容易老化变质。
- 厚膜块STR-S6709的脚7(供电脚)内部电路损坏。
-
原因2:反馈电路故障
- 正反馈绕组开路或脱焊。
- 正反馈电容(C915)失效或开路。
- 光电耦合器(IC902)损坏。
-
原因3:厚膜块STR-S6709本身损坏
(图片来源网络,侵删)内部电路(如振荡、驱动电路)损坏,导致无法启动。
现象3:有“吱吱”叫声,指示灯闪烁
- 原因:负载短路或保护电路动作
- +B电压输出端对地短路:这是最常见的原因,可能是行输出变压器(T402)内部短路、行管(如C5141)击穿、逆程电容(C416等)短路等。
- +25V、+16V等电压输出端对地短路。
- 稳压控制环路异常:导致电源处于“起振-保护-起振”的循环状态,发出“吱吱”声。
现象4:指示灯亮,但屏幕无光栅,有“沙沙”声
-
原因1:+B电压严重偏低
- +B电压输出端负载过重:如行输出电路有轻微短路。
- 稳压控制环路故障:如光电耦合器(IC902)、精密稳压源(IC901,SE140N)或取样电阻(R920、R921等)损坏,导致+B电压下降很多(可能只有几十伏),无法驱动行扫描电路工作。
- STR-S6709性能不良。
-
原因2:+B电压正常,但行扫描电路不工作
这种情况较少见,因为+B电压正常通常意味着行扫描电路也基本正常,可能是行推动或行输出级有故障。
检修思路与步骤(非常重要!)
安全第一!CRT电视内部存在高压,即使断电后,滤波电容(C910)中仍储存有足以致命的高压!检修前必须对电容进行放电!
检修工具:万用表(最好有二极管档和电容档)、隔离变压器(非常推荐,可避免因“热地”导致万用表短路)、电烙铁、焊锡、松香、吸锡器等。
第一步:初步观察与测量
-
开箱检查:打开后盖,观察保险丝(F901)是否熔断。
- 若保险丝熔断:不要急于更换!先用万用表二极管档测量桥式整流器(VD901)、主滤波电容(C910)的正反向电阻,测量厚膜块STR-S6709的脚5对脚2、3、4的电阻(正常应有阻值,若为0或很小,则内部开关管击穿),找到短路点并更换损坏元件后,再更换保险丝。
- 若保险丝完好:进入下一步。
-
测量+300V电压:通电(建议使用隔离变压器),用万用表直流档测量主滤波电容(C910)的正负极两端电压。
- 若无+300V电压:说明故障在市电输入至整流滤波部分,重点检查压敏电阻(RV901)、限流电阻(R901/R902)、互感滤波器(L901)是否开路。
- 若有+300V电压:说明电源输入和整流部分正常,故障在启动或振荡部分。
第二步:测量关键电压点
在有+300V电压的基础上,继续测量:
-
测量STR-S6709各脚电压:这是判断故障核心的关键,STR-S6709各脚正常工作电压(仅供参考,因机型和负载略有差异):
- 脚1 (Feedback - 反馈):约0.7V ~ 1.0V
- 脚2 (Current Sense - 过流检测):约 -0.5V ~ -1.0V (负电压)
- 脚3 (GND - 地):0V
- 脚4 (Drive Output - 驱动输出):约1.8V ~ 2.2V
- 脚5 (Switch Output - 开关输出):在+300V附近波动
- 脚6 (Vcc - 电源):约7.5V ~ 8.5V (启动后)
- 脚7 (Vcc - 电源):约7.5V ~ 8.5V (启动后)
-
分析测量结果:
- 脚6和脚7电压为0V:说明电源未启动,重点检查启动电阻(R906、R907)是否开路,脚6或脚7对地是否有短路。
- 脚6和脚7电压低于正常值(如只有几伏):可能是启动电阻阻值变大,或正反馈电路(C915)失效,或STR-S6709性能不良。
- 脚1电压异常(过高或过低):说明稳压环路有问题,重点检查光电耦合器(IC902)、精密稳压源(IC901)和其外围电阻(R920、R921、R922)。
- 脚2电压为0V或正电压:说明过流保护电路可能动作,或STR-S6709损坏,检查+B输出端是否短路。
第三步:动态测量与代换法
-
假负载法:如果测量+B电压输出端(通常是115V)对地电阻为0或非常小,说明后级短路,此时可以断开+B通往行输出电路的连接点,在+B输出端接一个100W/220V的白炽灯泡作为假负载,然后通电测量+B电压。
- 若+B电压恢复正常(约115V):说明电源板本身正常,故障在行扫描电路(行管、行变、逆程电容等)。
- 若+B电压仍异常或保险丝熔断:说明故障就在电源板上。
-
代换法:
- 代换STR-S6709:如果判断STR-S6709损坏,这是最常见的维修方案,更换时注意引脚方向,并为其加装一个小的绝缘散热片。
- 代换光电耦合器(IC902)和精密稳压源(IC901):这两个是稳压环路中的易损件,价格不高,如果怀疑它们损坏,可以直接代换。
总结与建议
-
最常见故障点:
- 保险丝熔断 -> STR-S6709内部击穿、VD901击穿、C910击穿。
- 电源不启动 -> 启动电阻(R906/R907)开路、STR-S6709损坏。
- 电压不稳/吱吱叫 -> 行输出电路短路、稳压环路(IC901/IC902)故障。
-
维修建议:
- 对于普通用户,如果对电路不熟悉,强烈建议将电视送到专业的维修店,CRT电视涉及高压,非专业人员维修风险极高。
- 如果有一定电子基础,可以按照上述步骤进行排查,备好常用的易损件:保险丝、STR-S6709、启动电阻、光电耦合器、桥堆、主滤波电容,这些元件可以大大提高维修成功率。
- 在更换STR-S6709后,最好能检查一下其外围的尖峰吸收电路(通常由一个电阻和一个电容串联组成,如R915和C914),如果这些元件也损坏,可能会导致新换的厚膜块再次被击穿。
希望这份详细的指南能对您有所帮助!祝您维修顺利!
