康佳P25SK383电源故障原因何在？

电视电源板工作原理简介（康佳P25SK383）

要修好它，首先要了解它的工作流程，康佳P25SK383的电源板采用的是分立元件组成的自激式开关电源,主要分为以下几个部分：

1. 抗干扰与整流滤波电路：作用是滤除电网干扰,并将220V交流电转换为约300V的直流电。
2. 启动与振荡电路：这是开关电源的“心脏”，它利用开关管（通常是厚膜电路IC901 STR-S6309）和周围的电阻、电容、变压器等元件，产生自激振荡,将300V直流电变成高频脉冲。
3. 稳压控制电路：通过取样绕组（光耦IC902 PC817）和误差放大器（IC901内部或外部），实时监测输出电压，并反馈控制振荡频率,从而稳定输出电压。
4. 次级整流滤波电路：将高频变压器次级产生的高压脉冲，通过整流二极管和滤波电容，转换为电视机各部分所需的各种直流电压。
   • +B (主电压)：约130V,供给行扫描电路。
   • +12V：供给伴音功放、小信号处理电路等。
   • +5V：供给CPU控制系统。
   • +24V/27V：供给场扫描电路等。

核心元件：IC901 (STR-S6309)，这是一个集成了开关管、激励电路、误差放大器等功能的厚膜电路,是检修的重中之重。

常见故障现象与原因分析

现象1：完全“三无”，指示灯不亮

这通常是主电源没有工作,没有产生任何电压。

• 原因1：保险丝熔断
  • 保险丝发黑或炸裂：说明后级电路存在严重短路。
    • 300V整流滤波电路短路：检查桥式整流堆（D901）、主滤波电容（C907, 450V/220μF）是否击穿。
    • 开关管短路：STR-S6309内部的开关极击穿,这是最常见的原因。
    • 市电输入电路短路：检查压敏电阻（RV901）、消磁电阻（TH901）是否短路。
  • 保险丝熔断但发黑不严重：可能是瞬间电流过大,或存在轻微漏电。
• 原因2：保险丝完好，但电源不启动
  • 启动电路故障：检查启动电阻（R908, 390kΩ）是否开路或阻值变大，这是最常见的“不启动”故障点。
  • IC901 (STR-S6309) 损坏：除了开关管击穿，其内部的启动电路、振荡电路损坏也会导致无法启动。
  • 过流保护电路误动作：检查过流检测电阻（R911, 0.68Ω/2W）是否阻值变大或开路。
  • 负载过重：断开+B电压输出端（接假负载或拔掉行管），如果电源能启动，说明故障在行扫描电路（如行管击穿、行输出变压器短路）。

现象2：指示灯亮一下或闪烁，三无”

这表明电源已经启动，但随即进入了保护状态。

• 原因1：过压保护（OVP）
  • STR-S6309的2脚（过压保护检测端）外接的稳压二极管（ZD901, 18V）击穿漏电。
  • 稳压控制环路故障，导致输出电压过高,触发保护。
• 原因2：过流保护（OCP）

  开关管电流过大，可能是负载短路（如行管击穿）,或电源本身问题。


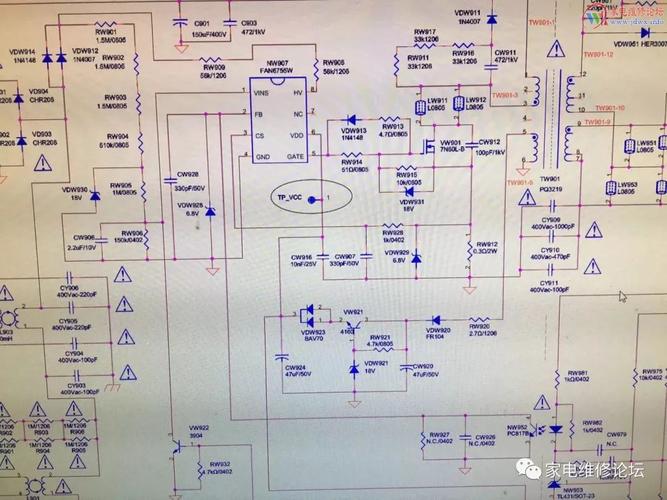

  （图片来源网络，侵删）
• 原因3：负载短路导致电源保护
  • 行扫描电路故障：行输出变压器（FBT）局部短路、行管（Q402, C5147）击穿、逆程电容失效等,是导致电源保护的最常见负载原因。
  • 伴音功放短路：导致+12V负载过重,电源保护。

现象3：指示灯亮，有“吱吱”叫声

“吱吱”声是开关电源在轻载或间歇振荡时发出的声音，通常表示电源带不起负载或自身工作异常。

• 原因1：+B电压严重偏低
  • STR-S6309性能不良。
  • 稳压控制环路故障（如光耦IC902、精密稳压IC903（TL431）损坏）。
  • 次级整流二极管（如D906）性能不良。
• 原因2：负载过重

  行扫描电路存在轻微短路，导致+B电压被拉低，电源无法正常工作,进入振荡状态。

检修思路与步骤（安全第一！）

⚠️ 重要安全警告：CRT电视内部有高压，即使断电后，滤波电容中仍存有大量电荷，非常危险！检修前务必对高压包和主滤波电容进行放电！

工具准备：万用表（最好有电容和二极管档）、隔离变压器（推荐，防电击）、电烙铁、焊锡、吸锡器、导线、假负载（如60W/220V灯泡）。

第一步：外观与初步检查

1. 观察保险丝：拔掉电源插头，打开后盖，找到电源板上的保险丝（通常在交流输入端）。
   • 保险丝熔断：按“原因1”进行检查,重点排查短路点。
   • 保险丝完好：进行下一步。

第二步：测主电压输出（+B）

1. 连接假负载：为了判断是电源问题还是负载问题，建议在断开行管集电极（即+B输出端）的情况下，接一个60W/220V的白炽灯泡作为假负载，或者，用一个大功率电阻（如510Ω/50W）代替。
2. 通电测量：
   • 灯泡不亮，+B无电压：说明电源板本身未工作，重点检查启动电路（R908）和IC901。
   • 灯泡发出微光或很暗：说明+B电压很低，重点检查稳压控制电路（光耦IC902、IC903、IC901）。
   • 灯泡正常发光：说明+B电压正常（约130V），故障点在行扫描电路。

第三步：针对电源板本身的检修

1. 测300V电压：通电后,测量主滤波电容C907两端是否有约300V的直流电压。

   • 无300V：检查整流桥、限流电阻、保险丝前级电路。
   • 有300V：说明抗干扰和整流部分正常,故障在振荡或控制电路。

2. 检查启动电路：

   测量启动电阻R908的阻值，是否为390kΩ左右，如果阻值变大或无穷大,更换它。

3. 检查IC901 (STR-S6309)：

   • 测量其各脚对地电阻，与正常值对比（可在网上搜索该型号的典型应用图和引脚功能/电压值）。
   • 如果确认是STR-S6309损坏，强烈建议更换整个IC，而不是试图修复，因为STR-S6309价格不高，且内部集成度高，维修困难，更换时注意型号,部分型号后缀不同但可代用。

4. 检查稳压控制电路：

   • 测量光耦IC902的初级（1、2脚）是否有电压变化，正常工作时，1脚电压约10-15V，2脚约7-8V。
   • 测量精密稳压IC903 (TL431) 的R脚（参考端）是否有2.5V基准电压。
   • 如果光耦或TL431损坏，会导致输出电压失控,需更换。

易损元件清单与代换参考

总结与建议

对于康佳P25SK383的电源故障,检修流程可以总结为：

1. 看保险：判断有无严重短路。
2. 测+B：接假负载,区分电源板还是负载问题。
3. 查启动：300V正常但无+B,查启动电阻R908。
4. 换核心：STR-S6309是最大概率的故障点,可考虑直接更换。
5. 稳压环：如果电压不稳或失控,查光耦和TL431。
6. 查负载：如果电源正常但+B电压拉低,查行扫描电路。

由于这款电视年代较久，元件老化是常态，维修时，建议将一些关键的老化元件（如电解电容、STR-S6309）一同更换,以提高维修成功率。

如果您没有电子维修经验，强烈建议将电视机送至专业的维修店进行修理,因为CRT电视的高压部分有致命危险。
