下面我将为您提供一个详细的故障排查和维修指南，请务必在断电并确保高压电容已充分放电的情况下进行操作,以防触电。
（图片来源网络，侵删）
第一部分：维修前的安全准备
- 断电放电：拔下电源插头，显像管高压包（FBT）上会积存大量高压电，即使断电后也可能对人造成危险，必须使用带绝缘手柄的螺丝刀或专用放电棒，连接显像管高压嘴（通常是红色橡胶帽下面）和电视机的金属地线（显像管石墨层或金属底盘）,进行多次放电操作。
- 准备工具：万用表（必备，最好是数字万用表）、螺丝刀、尖嘴钳、电烙铁、焊锡、松香、吸锡器等。
- 准备图纸：如果能找到该型号的电路原理图和位置图，维修会事半功倍，可以在网上搜索“康佳T25TE661 原理图”等关键词。
第二部分：常见故障现象与排查思路
故障现象一：完全无光栅、无图像、无声音（“三无”）
这是最严重的故障,通常发生在电源部分或行扫描部分。
排查步骤：
-
观察电源指示灯：

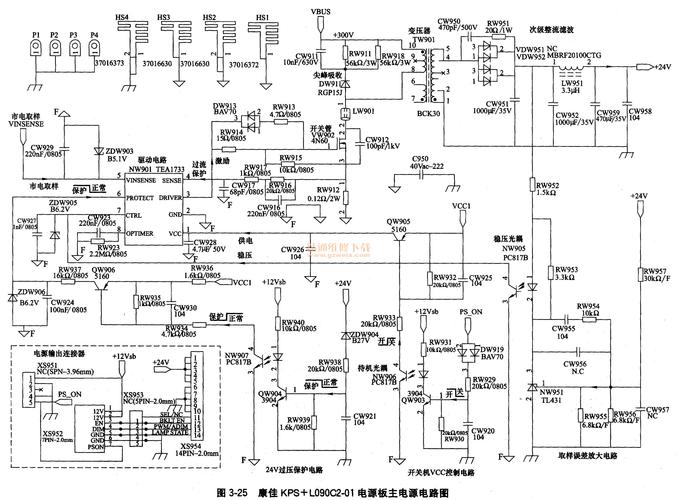

- 指示灯不亮：问题基本锁定在电源电路。
- 检查保险管，位于电源板最前端，通常是玻璃管，如果保险管发黑、烧断,说明后级存在严重短路。
- 保险管烧断：不要直接更换新的！必须先找到短路点，重点检查以下元件：
- 开关管：通常是电源板上的一个大功率三极管（如2SC5144, 2SC4119等），这是最常见的损坏元件,测量其三个引脚之间是否短路。
- 整流桥：将交流电转换为直流电的元件,可能击穿短路。
- 市电滤波电容：大容量的电解电容,可能鼓包或短路。
- 消磁电阻：开机瞬间工作的,可能短路导致保险熔断。
- 保险管完好：问题可能是电源电路没有启动，检查启动电阻、反馈电路、PWM控制芯片（如KA3842, UC3842等）及其外围元件。
- 指示灯亮：说明电源的初级部分（市电输入、整流滤波）基本正常，有+5V或+12V的待机电压输出，问题可能出在行扫描电路或二次电源电路。
- 指示灯不亮：问题基本锁定在电源电路。
-
检查行输出级电路（如果指示灯亮）：
（图片来源网络，侵删）- 行输出电路是整机功耗最大的部分,也是故障高发区。
- 测量行输出管集电极电压：正常工作时，该点电压很高（通常在110-130V左右，由+B电压决定），如果此电压为0V或很低,说明行输出电路没有工作。
- 检查行输出管：测量行输出管（通常是D1887, 2SC5144等）是否击穿短路，这是最常见的损坏元件之一,往往和电源开关管一起损坏。
- 检查行推动级：行输出管工作需要行推动脉冲来驱动，检查行推动管、行推动变压器（FBT）是否正常。
- 检查行振荡/小信号处理芯片：该芯片（如LA76810, TB1238等）负责产生行场振荡信号，测量其供电和关键引脚电压,与图纸对比。
-
检查高压包（FBT）：
- 高压包是故障率极高的元件，如果它内部短路，会导致行电流剧增，电源过载保护，表现为“三无”。
- 拔下高压包的引线（注意放电！），单独测量其初级绕组电阻，正常值很小（几欧姆），如果阻值无穷大或非常小,说明已损坏。
小结：“三无”故障的排查路径通常是：保险管 -> 开关管 -> 行输出管 -> 高压包 -> 小信号处理芯片。
故障现象二：有光栅，无图像，无声音
说明电源、行场扫描电路基本正常，问题出在信号处理通道或伴音通道。
排查步骤：
（图片来源网络，侵删）
- 检查信号输入：确认天线或AV线是否连接好,信号源是否有问题。
- 检查公共通道（高频头）：
- 测量高频头的供电电压（通常是+5V, +12V, +33V）是否正常。
- 测量高频头的I²C总线（SCL, SDA）电压是否正常（通常在4-5V之间波动），如果电压不正常或固定不变，可能是CPU或总线上的电容、电阻问题。
- 检查图像中放和解码芯片：
- 这通常是主板上的一块大规模集成电路（如LA76810, TB1238等）。
- 测量其供电电压是否正常（通常是+5V, +8V, +9V等）。
- 检查其I²C总线电压是否正常,总线不通信是导致无图无声的常见原因。
- 检查伴音通道：
- 如果图像正常但没声音,问题在伴音部分。
- 检查伴音功放块（如TDA7057, AN5265等）的供电和静音控制脚。
- 检查音频信号从主板到功放块的路径是否通畅,相关耦合电容是否失效。
故障现象三：图像正常，无声音
排查步骤：
- 静音电路：很多电视设有静音功能，检查是否按到了遥控器或本机键的静音键，测量CPU的静音控制脚输出是否为低电平（或高电平，取决于设计）。
- 伴音功放电路：
- 测量伴音功放块的供电电压是否正常。
- 测量功放块的输入脚是否有信号波形（可以用万用表交流电压档测量，应有微弱电压）。
- 如果输入正常，输出也正常，但喇叭不响,可能是喇叭本身损坏或连线脱落。
- 音频处理电路：检查从主板到功放之间的音频耦合电容是否失效（开路）。
故障现象四：图像有雪花，但收不到台
排查步骤：
- 天线/信号线：检查天线是否接好,信号线是否老化或接触不良。
- 高频头：高频头内部的本振电路或高放电路可能性能下降，可以尝试轻轻敲击高频头,看图像是否变化来判断。
- AGC电路：自动增益控制电路有问题，导致信号放大不足,检查AGC滤波电容是否漏电或失效。
故障现象五：图像有拉丝、卷边、不同步
排查步骤：
- 行同步问题：图像左右晃动或不同步，检查行同步积分电路（RC电路）和同步分离电路。
- 场同步问题：图像上下滚动或卷边,检查场同步积分电路和场振荡电路。
- 小信号处理芯片：这类同步问题通常集成在图像/小信号处理芯片内部，或其外围的RC元件损坏,重点检查该芯片的供电和同步信号相关的引脚。
第三部分：常见易损元件清单
- 电源部分：保险管、开关管、整流桥、滤波电容、消磁电阻。
- 行扫描部分：行输出管、高压包、逆程电容、S校正电容、行推动管。
- 信号部分：高频头、图像/小信号处理芯片（如LA76810）、伴音功放块。
- 其他：电解电容（长时间使用会干涸、鼓包，是“通病”）、晶振。
第四部分：维修建议与总结
- 先简后繁：先检查外部连接、保险管等最简单的地方。
- 先电源后负载：电源是基础，电源不正常,后续电路都无法工作。
- 先静态后动态：先在断电状态下测量电阻、检查短路,再通电测量电压。
- 先易后难：优先更换保险管、开关管、行输出管等常见且容易更换的元件。
- 善用图纸：没有图纸，维修如同盲人摸象,网上搜索是关键。
- 考虑成本：对于一台25英寸的老式CRT电视，如果主板上核心芯片（如CPU、小信号处理芯片）损坏，维修成本可能超过二手电视的价格，此时可以考虑更换主板,但市面上已很难找到。
最后提醒：如果您没有电子维修基础，强烈建议不要自行尝试，尤其是涉及高压的部分，以免造成人身伤害或扩大故障,可以寻找专业的老电视维修师傅进行检修。
