重要安全提示：

在开始任何检查之前，请务必拔掉播放机的电源插头，并确保自己具备一定的电子维修基础和工具，如果对电路不熟悉，强烈建议寻求专业维修人员的帮助，因为涉及高压,有触电风险。

（图片来源网络，侵删）

现象描述：
- 完全无反应： 按下电源键，前面板无任何显示（包括时钟），机器无任何声音,指示灯不亮。
- 电源指示灯亮，但无功能： 按下电源键，电源指示灯亮（或闪烁），但托盘无法打开,按任何键都无反应。
- 开机后立即断电： 插上电源，能听到“嘀”的一声，但风扇（如果有的话）不转,或者转一下就立即断电。
外观检查：
- 电源线： 检查电源线是否插好,或者电源线本身是否损坏。
- 保险丝： 如果机器后盖可以打开，可以找到电源板上的保险丝（通常是一个小玻璃管或棕色陶瓷管），观察保险丝是否发黑、熔断。如果保险丝熔断，绝对不能直接更换新的同规格保险丝就开机！ 这说明后级电路存在严重短路，必须先找到短路点并排除故障，否则会再次烧毁保险丝,甚至损坏其他元件。

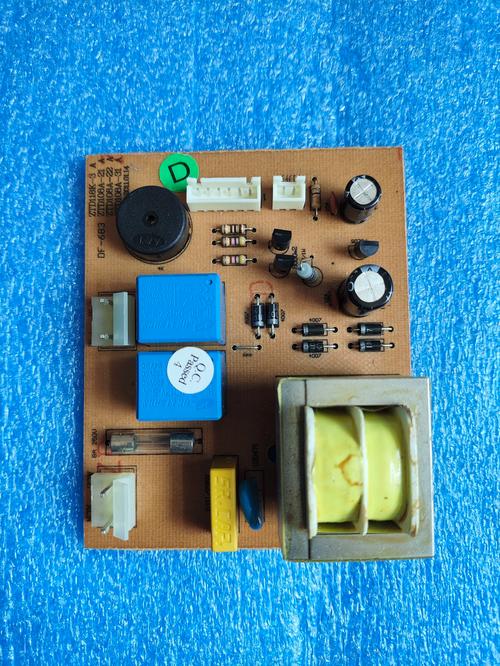

如果机器完全没反应，问题通常出在电源板上，电源板的作用是将220V交流电转换成机器内部各个部件所需的低压直流电（如+5V, +12V, +3.3V等）。

位置： 在电源板的输入端,通常串联在火线上。
检查方法： 使用万用表的电阻档或二极管档进行测量，如果电阻值无穷大或蜂鸣器不响,说明保险丝已熔断。
处理：
- 更换保险丝： 如果只是保险丝熔断，且没有发黑、炸裂，可以尝试更换一个同规格、同容量的保险丝（例如T2A 250V），如果更换后一开机又立即熔断,则说明后级电路存在短路。
- 查找短路点： 如果保险丝熔断严重，需要重点检查以下可能导致短路的元件：
  - 整流桥（BR1）： 将交流电转换为脉动直流电的四个二极管，用万用表二极管档测量其正反向电阻，正常情况下正向有导通，反向应截止，如果正反向都导通或都截止,说明已损坏。
  - 主滤波电容（C1, C2）： 通常是电源板上最大的几个圆柱形电容，检查其顶部是否鼓包、漏液，用万用表电阻档测量，如果阻值很小或为零,说明已击穿短路。
  - 开关管（Q1, V1）： 电源板的核心元件，通常是三个引脚的，测量其三个引脚之间的电阻，如果发现任意两脚之间的电阻都很小，可能已击穿短路。注意：开关管损坏时，常常会连带损坏其前端的电阻。

如果保险丝完好，但机器仍无反应,说明电源板可能没有正常工作或没有输出电压。

（图片来源网络，侵删）

检查方法： 在通电的情况下（注意安全！），使用万用表的直流电压档测量电源板输出的各路电压。
- 关键测试点： 找到给主板供电的排线或插座，通常会有标注如 +5V, +12V, GND (地) 的引脚。
- 正常电压： DVD播放机通常需要稳定的 +5V 为主控芯片、内存等供电。+5V 电压为0V或严重偏低,说明电源板工作异常。
可能原因：
- 启动电阻（R1）： 一个阻值较大的电阻（如100KΩ以上），负责给开关管提供初始的启动偏置电压，如果它开路，开关管将无法启动,整个电源板无输出。
- 开关电源集成电路（IC1）： 如常见的 UC3842, KA3842, TL494 等，这是电源板的“大脑”，负责控制开关管的开关频率和占空比，如果它损坏,电源板将停止工作。
- 光耦（PC1, PC817）： 用于反馈输出电压的高低，以调节开关管的输出，如果它损坏,会导致电压失控或无输出。
- 次级整流二极管和滤波电容： 如果这些元件损坏,可能导致某一路电压无输出或电压异常。

如果电源指示灯亮，说明主板的 +5V 供电基本正常,问题可能出在：

系统时钟（晶振）：
- 作用： 为主控CPU提供工作节拍，就像机器的“心跳”，如果晶振停振，CPU无法执行程序，机器就会“死机”,所有功能都失效。
- 检查方法： 找到主板上靠近主芯片（通常是大块的黑色芯片，上面有万利达的Logo）的晶振（通常是金属封装，有两个引脚），用万用表的电压档测量其两端的电压，正常情况下应该在1.5V ~ 2.5V之间，如果电压异常或为0V,可能晶振或其周围的电容损坏。
复位电路：
- 作用： 在开机时给CPU一个复位信号,让它从头开始工作。
- 检查方法： 比较专业，通常需要示波器，可以先尝试对机器进行“硬复位”，即断电后等待几分钟,再重新通电。
按键或红外接收头：
（图片来源网络，侵删）
- 可能性： 如果只是遥控器失灵，可能是红外接收头问题，如果是面板按键失灵，可能是按键矩阵电路或排线问题，但如果是所有功能都失效，CPU本身或其工作环境（时钟、复位）出问题的可能性更大。

安全第一： 断电,拔掉电源线。
外观检查： 检查电源线、保险丝。
测量保险丝：
- 熔断： 重点检查整流桥、主滤波电容、开关管是否短路，修复短路后,再更换保险丝。
- 完好： 进行下一步。
检查电源板输出：
- 无输出（如+5V为0V）： 重点检查启动电阻、开关电源IC（UC3842等）、光耦是否损坏。
- 输出电压正常： 问题可能出在主板。
检查主板：
- 重点检查晶振： 测量其两端电压是否正常。
- 检查CPU供电： 确保CPU的 VCC 引脚有稳定的 +5V 或 +3.3V 供电。
- 检查复位电路和时钟电路： 这部分比较复杂,需要专业知识。

对于万利达DVP-818这类机器,以下元件是故障高发区：

自己动手： 如果您有电子维修经验，可以按照上述步骤，从简到繁，逐步排查,准备一个万用表是必须的。
寻求专业帮助： 如果您不熟悉电路，或者检查后发现需要焊接精密元件（如开关管、IC芯片），最好还是找专业的维修师傅处理，维修费用可能比买个新的二手机器要高,但可以确保安全和修复效果。
放弃维修： 对于这种老旧的电子产品，如果维修成本过高,直接更换一台新的或功能更全面的播放器可能是更经济的选择。
