TLM40V78PK屏幕故障，具体是何问题？

TLM40V78PK 是夏普（SHARP）在2008-2009年左右推出的一款40英寸液晶电视，属于比较老款的机型，对于这种老电视，屏幕故障的发生概率相对较高。

下面我将从 故障现象分类、可能原因、排查步骤和解决方案 四个方面，为您提供一个全面的排查和处理指南。

故障现象分类

您遇到的屏幕问题,可以根据具体表现大致分为以下几类：

图像问题，但背光正常（屏幕本身发光）

这类问题通常是图像处理板（主板或T-CON板）的故障，而非屏幕物理损坏。

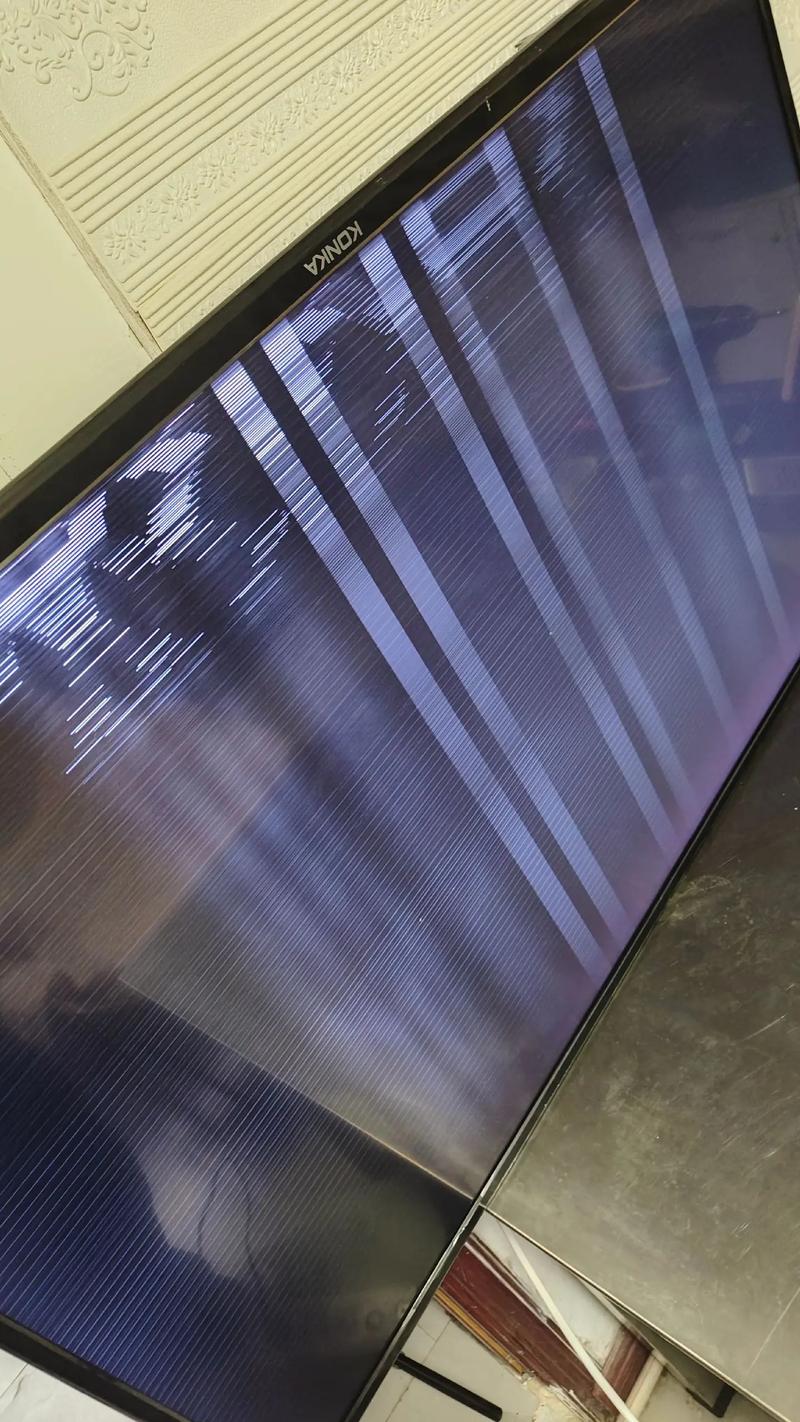

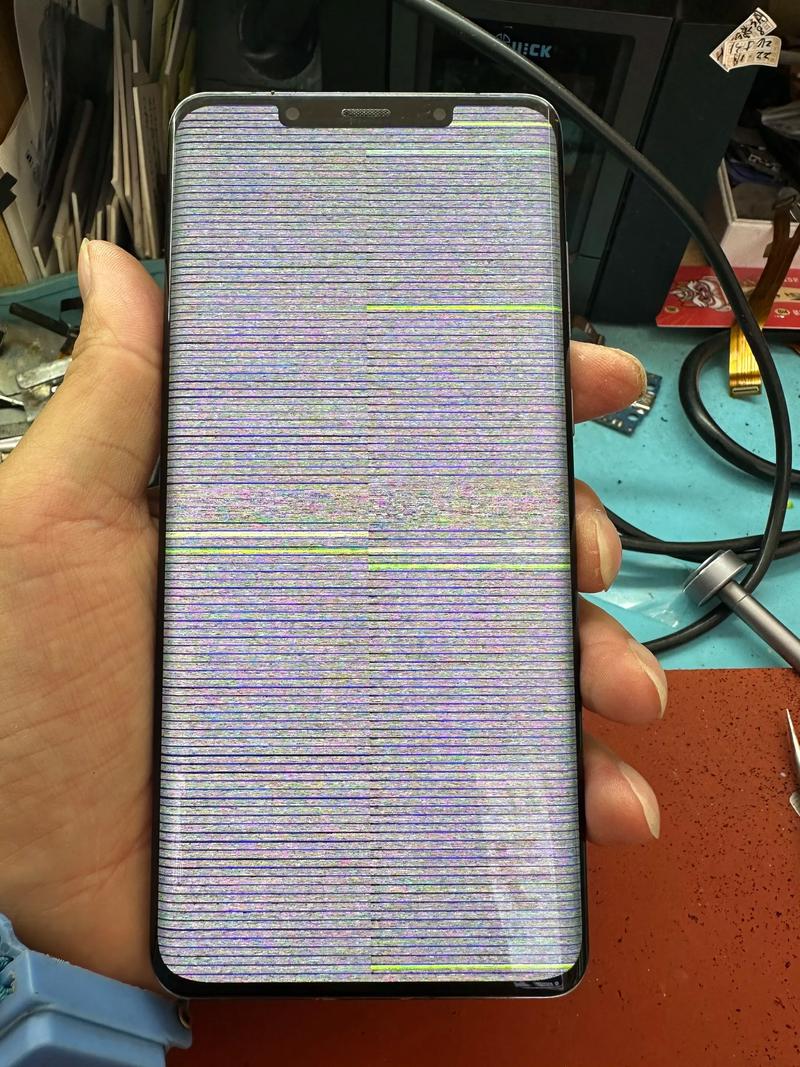

1. 花屏、马赛克、图像撕裂、有干扰条纹


   （图片来源网络，侵删）
   • 现象描述：图像出现彩色方块、乱码、水平或垂直的彩色条纹，或者图像像被撕开一样错位，但屏幕的背景光（背光）是均匀亮的。
   • 可能原因：
     • T-CON板 (Timing Control Board) 故障：这是最常见的原因，T-CON板负责控制液晶屏上每个像素点的开启和关闭时机，以形成正确的图像，它故障会导致时序错乱，出现花屏、条纹。
     • 主板信号处理问题：主板负责接收和处理外部信号（如HDMI、AV），然后转换成T-CON板能识别的信号，主板故障也可能导致信号异常。
     • 排线接触不良或损坏：连接主板和T-CON板，或者T-CON板和液晶屏模块之间的扁平排线（FFC/FPC）松动或氧化，会导致信号传输错误。

2. 图像缺色、偏色（缺少红色、整体发黄/发蓝）

   • 现象描述：图像颜色不正确，缺少某种基色，或者整体色调偏向某种颜色。
   • 可能原因：
     • 排线接触不良：特别是负责传输RGB颜色信号的排线，某个针脚接触不良就会导致缺色。
     • T-CON板或主板故障：负责处理颜色信号的芯片或电路损坏。
     • 屏幕驱动问题：屏幕本身内部的驱动电路损坏，可能性相对较低。

背光问题，图像内容正常但看不见

这类问题通常是背光模组或相关供电电路的故障。

1. 屏幕全黑，但声音正常，凑近仔细看能看到微弱的图像

   • 现象描述：开机后声音正常，但屏幕漆黑一片，在黑暗环境中，用强光手电筒以很小的角度斜着照射屏幕，如果能看到非常暗淡的图像轮廓，那么基本可以确定是背光不亮。
   • 可能原因：
     • 背光电源板故障：这是最常见的原因，负责为背光灯条（LED灯条或CCFL灯管）提供高压电的电源板损坏，导致没有电压输出。
     • 背光灯条（LED灯条）故障：灯条上的LED灯珠大量烧毁，或者驱动灯条的电路损坏，如果是老款的CCFL灯管，则可能是灯管老化或寿命到了。
     • 主板或电源板上的背光使能信号故障：主板需要发送一个“开启背光”的信号给电源板，如果这个信号没有发出或错误，背光也不会亮。

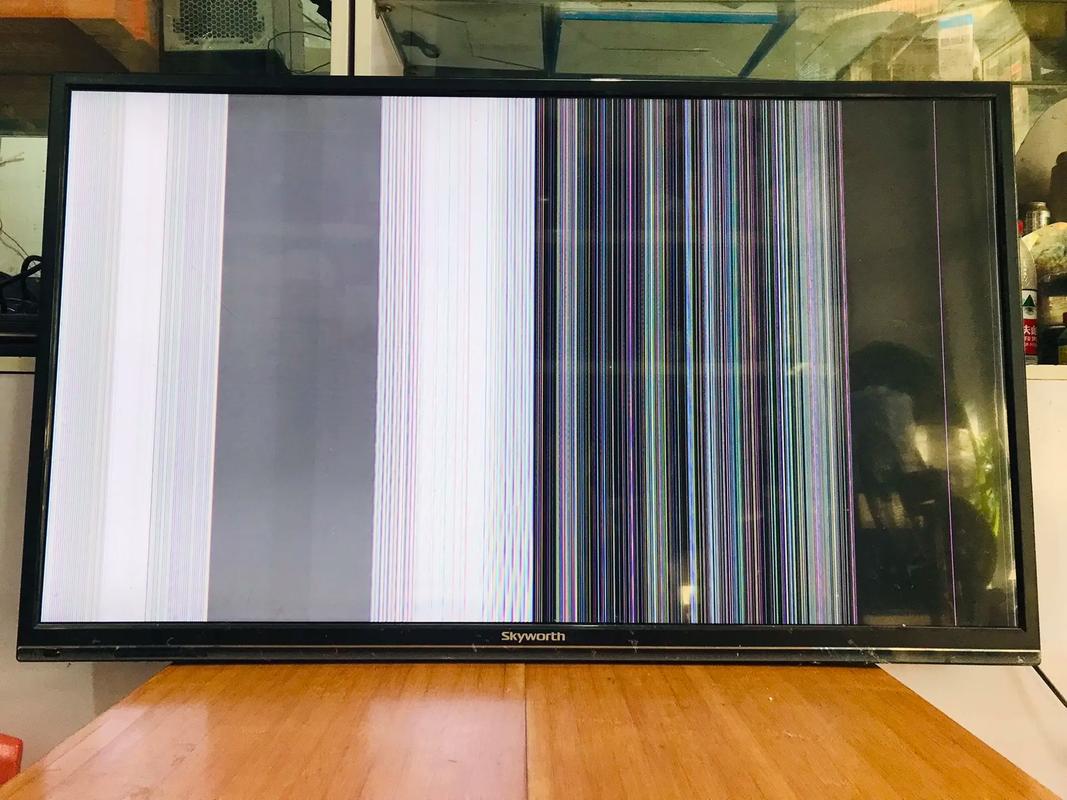

2. 屏幕局部有光斑、漏光或竖直/水平的亮线/暗带


   （图片来源网络，侵删）
   • 现象描述：屏幕大部分区域是亮的，但某一块区域特别亮（光斑），或者边缘有光晕（漏光），或者出现一条或多条贯穿屏幕的亮线或暗带。
   • 可能原因：
     • 背光条损坏：灯条上的部分LED灯珠损坏，导致该区域不亮（暗带），或者某个灯珠短路导致特别亮（光斑）。
     • 光学膜安装问题：屏幕内部的导光板或扩散膜移位或老化，导致漏光。
     • 屏幕边框密封老化：屏幕边框的密封条老化，导致光线从边缘泄露。

屏幕物理损坏

这类问题通常由外力或环境因素导致,是不可逆的。

1. 屏幕碎裂、出现明显的裂纹

   • 现象描述：屏幕表面玻璃层出现网状或放射状的裂纹，裂纹处通常不显示图像，并可能伴随黑影。
   • 可能原因：受到撞击、挤压或剧烈的温度变化。

2. 屏幕内大面积出现水渍、彩虹斑

   • 现象描述：屏幕内部看起来像进了水，有不规则的水渍状或油彩状的斑纹。
   • 可能原因：屏幕密封性被破坏，导致空气中的湿气进入屏幕内部两层玻璃之间。

自我排查步骤（安全第一！）

在进行任何操作前,请务必拔掉电视的电源线，并注意高压电风险，特别是背光部分。

1. 确认问题范围

   • 检查输入源：换一个HDMI接口，或者换一个机顶盒/游戏机，排除是信号源本身的问题。
   • 检查声音：声音是否正常？如果声音正常，说明电视的主电源系统基本是工作的。
   • “手电筒测试法”：这是判断背光是否亮的关键步骤，在暗室中，打开电视，用手机手电筒紧贴屏幕表面照射，如果能看到模糊的图像，就是背光问题；如果什么也看不到，就是图像处理问题或屏幕黑屏。

2. 听“开机声音”

   有些电视在开机时,背光板或主板继电器会发出轻微的“咔哒”声，仔细听开机瞬间是否有此声音，可以辅助判断背光板是否在工作。

3. 检查外部接口和排线（有一定动手能力者）

   • 接口：检查HDMI、AV等接口是否有松动或氧化。
   • 后盖螺丝：如果电视还在保修期内，不要自行拆卸，如果已过保修期，可以考虑打开后盖。注意：断电操作！
   • 内部排线：打开后盖后，找到连接主板、电源板、T-CON板和屏幕的扁平排线，小心地拔下来，用橡皮擦或无水酒精擦拭金手指部分，再重新插紧，这是解决接触不良最简单有效的方法之一。

解决方案

根据排查结果,可以选择不同的解决方案：

DIY 解决方案（风险较低）

• 针对接触不良：如上所述，重新插拔和清洁排线，这能解决相当一部分“花屏”、“缺色”、“无图像”的问题。
• 针对背光板：如果确定是背光板故障，可以考虑在淘宝、京东等电商平台搜索“夏普 TLM40V78PK 背光板”或根据型号搜索通用型号的背光板进行更换，更换时注意型号匹配和安装。
• 针对T-CON板：同样可以在线上购买同型号的T-CON板进行更换，价格相对较低，操作也比换屏简单。

专业维修

• 联系品牌售后：对于老款电视，官方售后可能已不提供维修服务，或者维修成本极高（可能超过电视本身价值）。
• 寻找本地电视维修店：这是最推荐的方式，维修师傅经验丰富，可以快速判断故障点。
  • 维修成本预估：
    • T-CON板/背光板：通常在 100-300 元人民币。
    • 主板：可能在 200-400 元。
    • 屏幕总成：这是最昂贵的部分，对于一台40寸的老电视，一块原装或副厂的屏幕总成可能需要 800-1500 元甚至更高。当维修费用超过电视二手价值的50%时，就不建议维修了。

终极方案：更换新电视

考虑到 TLM40V78PK 是一款超过15年的老电视，其分辨率（通常是1366x768）、刷新率、接口（可能没有HDMI）、能耗等方面都已远远落后于现在的智能电视，即使修好了，其使用体验也无法与现代电视相比。

综合建议：

1. 先尝试“手电筒测试法”和检查排线。
2. 如果确认是T-CON板或背光板故障，且维修报价在300-400元以内，可以考虑维修。
3. 如果报价过高,或者屏幕本身物理损坏，最明智的选择是将这台电视作为电子垃圾处理，并购买一台新的智能电视，这样不仅能获得更好的画质、音效和智能体验，也更省电、更安全。

希望这份详细的指南能帮助您判断和解决问题！
