故障现象描述（想象一下这些画面）
当CRT电视机的行频（水平扫描频率）不稳定时,您会在屏幕上看到以下一种或多种现象：

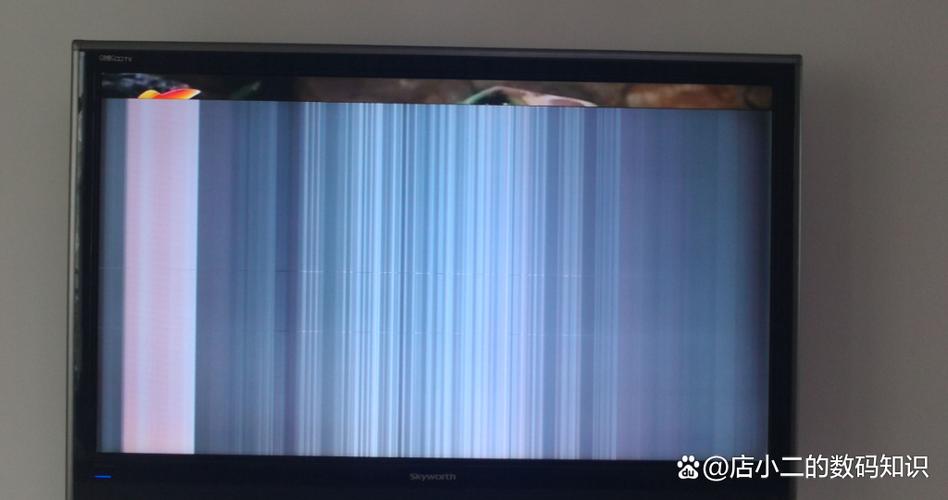

（图片来源网络，侵删）
-
图像水平扭曲、拉伸或压缩（最常见）：
- 图像像波浪一样滚动：整个画面从左到右或从右到左呈“S”形扭曲,并且这种扭曲会缓慢地上下滚动。
- 图像宽度不稳定：画面一会儿宽，一会儿窄，像一个正在呼吸的“胖子”。
- 图像被撕裂：屏幕中间出现一条或多条水平黑线或白线，图像好像被这些线“撕开”了。
-
图像不同步：
- 行不同步：屏幕上出现多个水平黑条或白条，图像被水平方向“压扁”并重复显示，严重时,图像会变成一片滚动的杂乱色块或斜条。
- 与垂直不同步同时发生：图像既水平滚动又垂直滚动,形成混乱的网状或斜条纹。
-
伴随异常声音：
有时，您可能会从电视机内部听到一种轻微的“吱吱”声或“嗡嗡”声，这种声音的频率会随着图像的扭曲而变化,这是行输出变压器或高压包工作不稳定的典型特征。

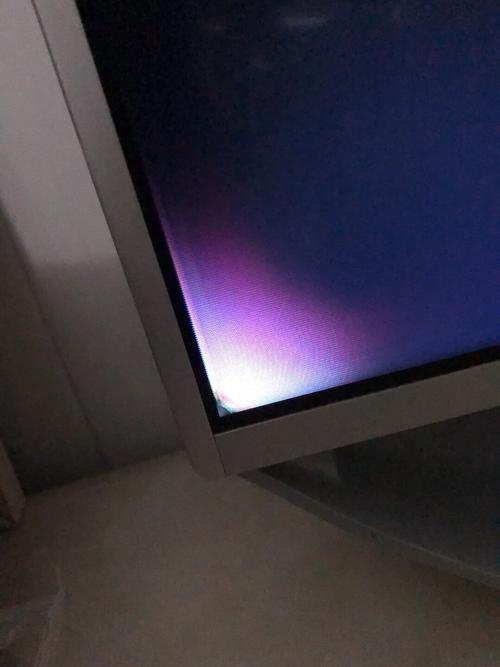

（图片来源网络，侵删） -
光栅异常：
即使没有信号输入（蓝屏或雪花屏），水平扫描线（光栅）的间距也会不均匀，看起来疏密不一,并且会缓慢地变化。
故障原因“图片式”分析
下面我们将行频不稳的故障原因，用“图片+说明”的形式进行拆解分析。
“图片”1：故障核心区域 —— 行扫描电路
想象一下电视机的内部结构,故障主要集中在以下部分：
（图片来源网络，侵删）
+-------------------------------------------------+
| |
| [行振荡芯片] <-- (控制中心) |
| | |
| v |
| [行激励级] <-- (放大信号，驱动下一级) |
| | |
| v |
| [行输出变压器] <-- (能量转换，产生高压和行电流)|
| | |
| v |
| [行偏转线圈] <-- (最终控制电子束左右扫描) |
| |
+-------------------------------------------------+文字说明： 行频不稳，本质上是行振荡电路产生的基准频率不稳定，或者行激励/行输出电路无法稳定地执行这个频率，导致送到行偏转线圈的电流大小和时序发生错误,最终在屏幕上表现为图像的异常。
“图片”2：常见故障点详解（按可能性高低排序）
行振荡电路问题 (最常见原因)
想象一下行振荡芯片的心脏——RC定时电路。
+5V
|
R (电阻)
|
+----> [行振荡芯片] 的振荡引脚
|
C (电容)
|
GND (地)故障“图片”分析：
- 故障点：电阻
R的阻值变大或电容C容量变小/失效。 - 故障原理：这个RC电路决定了行振荡的基准频率，如果电阻或电容的性能发生变化（比如受热老化、潮湿漏电），这个基准频率就会漂移或不稳定,导致整个行频跟着乱跑。
- 典型元件：常见的行振荡芯片如 TDA9103、LA76810、AN5195K 等的外接定时电阻和电容，特别是电解电容,是高发故障点。
行推动级问题
想象行激励级是一个“信号放大器”。
[行振荡芯片] -> [行激励变压器] -> [行输出管]故障“图片”分析：
- 故障点：行激励变压器性能下降、虚焊；行激励管（小功率三极管）性能变差；其周围的偏置电阻、电容变质。
- 故障原理：行振荡信号需要经过足够的功率放大才能有效驱动行输出管，如果激励不足或信号波形畸变，行输出管就无法稳定地开关，导致行电流不稳,引发图像扭曲。
行输出级问题 (最严重，可能伴随“吱吱”声)
想象行输出级是“大力士”,负责产生巨大的能量。
[行推动] -> [行输出管] -> [行输出变压器] -> [偏转线圈]故障“图片”分析：
- 故障点：
- 行输出变压器（高压包）：内部绕组局部短路、打火、受潮性能下降，这是最麻烦的故障，常常伴随着“吱吱”声。
- 行输出管：性能变差、接近击穿或散热不良。
- S校正电容：这是一个关键的电解电容，它负责修正屏幕边缘的延伸，如果它失效或容量变小，会导致图像两边严重弯曲,并且不稳定。
- 故障原理：行输出变压器和行输出管工作在高电压、大电流状态，是故障的重灾区，它们性能的任何微小变化，都会直接影响提供给偏转线圈的能量,导致行扫描幅度和频率剧烈变化。
电源问题
想象电源是“总后勤部长”，如果它不稳定,所有部队都无法正常作战。
[220V交流] -> [电源电路] -> [稳定的+B电压] -> [行扫描电路]故障“图片”分析：
- 故障点：主滤波电容（通常是400V大电解电容）容量下降、鼓包。
- 故障原理：行扫描电路是电视机的耗电大户，如果电源输出的+B电压不稳定（纹波过大、电压漂移），就会直接影响行振荡和行输出的工作状态,从而引发行频不稳等连锁故障。
自动频率控制 (AFC) 电路问题
想象AFC是“巡航控制系统”，它会自动微调行频,使其与信号同步。
[视频信号/同步分离] -> [AFC电路] -> [行振荡芯片]故障“图片”分析：
- 故障点：AFC电路的二极管、电容、电阻等元件变质。
- 故障原理：当输入的同步信号或AFC电路本身有问题时，它就无法给行振荡芯片提供正确的校正电压，导致行振荡频率“脱缰”，无法与信号同步,出现图像滚动或撕裂。
检修思路总结（检修流程图）
开始
|
V
观察故障现象：是水平扭曲？还是不同步？有无异响？
|
V
检查电源部分：测量+B电压是否稳定，主滤波电容是否鼓包/漏液。
|
V
重点检查行振荡电路：测量行振荡芯片供电电压，检查其外接的RC定时元件（特别是电容）。
|
V
检查行推动电路：检查行激励变压器、相关三极管和电阻。
|
V
检查行输出级：重点检查S校正电容和行输出管，最后考虑行输出变压器（高压包）。
|
V
检查AFC电路：检查相关二极管和电容。
|
V
更换故障元件
|
V
测试安全警告：CRT电视机内部存在高压电（即使断电后，显像管阳极上仍可能存有高压），非专业人员请勿自行拆卸和维修，以免发生危险,建议寻求专业维修人员的帮助。
