LED42K560X3D灰屏故障如何维修？

“灰屏”是液晶电视维修中一个比较常见的故障现象，它的典型特征是：电视能正常开机，背光灯管也能点亮，但屏幕上没有图像显示，或者显示非常暗淡、均匀的灰色图像，看不到任何菜单、信号或画面。

这通常意味着主板或逻辑板已经正常工作，并将图像信号（LVDS信号）发送到了液晶屏的驱动电路（逻辑板），但逻辑板无法正常驱动液晶屏显示图像。

故障原因分析

根据“灰屏”的特征,我们可以将故障原因大致分为以下几类：

电源板问题 (可能性较低，但需首先排除)

虽然电源板问题更多导致“不开机”或“黑屏”，但如果其输出的逻辑板供电（通常是5V或12V）电压不稳定、纹波过大或带载能力下降，也可能导致逻辑板工作异常，从而出现灰屏,这是最简单也最先需要排查的。

主板问题 (可能性中等)

主板负责处理信号、解码，并生成驱动液晶屏所需的LVDS信号和屏供电（通常为3.3V或5V）。

• LVDS信号输出异常：主板没有正常输出LVDS信号，或者信号质量差（如虚焊、电容老化导致信号干扰），逻辑板接收不到有效信号,自然无法驱动屏幕。
• 屏供电异常：主板提供给逻辑板的供电（如VCC-Screen）丢失或电压不正常,逻辑板无法启动。

逻辑板问题 (可能性最高)

逻辑板是液晶屏的“大脑”，负责接收主板送来的LVDS数字信号，并将其转换成驱动液晶分子偏转的行列驱动电压，从而点亮像素形成图像，逻辑板是灰屏故障的“高发区”。

• 核心芯片（如TCON芯片）损坏：这是逻辑板的“CPU”，一旦损坏,整个逻辑板将瘫痪。
• 供电电路故障：逻辑板自身有多个电压转换电路（如3.3V, 2.5V, 1.8V, VGH, VGL等），如果某个关键电压（特别是VGH和VGL，用于驱动液晶）缺失或异常,屏幕就无法显示。
• LVDS接口虚焊或损坏：连接主板的LVDS插座虚焊、针脚氧化或损坏,导致信号传输中断。
• 升压电路（V-ON）故障：负责产生高压驱动电压的电路出现问题。

液晶屏本身问题 (可能性较低，但最严重)

• 屏线接触不良或损坏：连接逻辑板和液晶玻璃屏的排线（FPC排线）松动、氧化或断裂。
• 液晶屏驱动电路损坏：液晶玻璃屏内部集成了极其精细的行列驱动电路，如果这部分损坏，维修成本极高,通常建议直接更换整个屏幕。

维修思路与步骤 (从简到繁)

维修时，请务必遵循“先易后难，先外后内，先供电后信号”的原则，并注意断电操作,防止短路。

第一步：初步检查与“万能板”测试法

这是最关键的一步，用于快速判断故障范围在“主板”还是“逻辑板/屏”。

1. 准备一个“万能板”或“测试板”：这是一种可以模拟主板输出信号的测试工具，它自带AV、HDMI等接口，可以直接输出标准的测试信号（如彩色条纹、菜单图像）到逻辑板。
2. 操作步骤：
   • 拆开电视后盖,找到主板和逻辑板。
   • 断开主板与逻辑板之间的LVDS排线。
   • 将“万能板”的LVDS输出线连接到逻辑板的LVDS输入接口上。
   • 给“万能板”供电（通常是12V），并给它输入一个视频信号（如插上U盘播放测试视频）。
   • 给电视通电开机（此时主板可以不通电，因为图像信号由“万能板”提供）。
3. 观察结果：
   • 屏幕正常显示图像：恭喜你！这说明逻辑板和液晶屏是好的，问题100%出在主板上（主板未输出LVDS信号或屏供电）。
   • 屏幕依然是灰屏：这说明问题出在逻辑板或液晶屏本身,主板是没问题的。

第二步：根据第一步的结果进行针对性排查

情况A：万能板测试正常，故障在主板

1. 检查主板供电：用万用表测量主板各主要供电电压（如5V, 12V, 3.3V）是否正常。
2. 检查屏供电输出：找到主板连接逻辑板的那根排线，测量其中用于“屏供电”的线路（通常是3.3V或5V，具体需查图纸或测量对地电阻判断）是否有正常电压输出。
3. 检查主芯片：如果供电正常，可能是主芯片（CPU或视频处理芯片）虚焊或损坏，可以尝试对主芯片进行补焊（使用热风枪，注意温度和风量，防止损坏周边元件），如果补焊无效,可能需要更换主板。
4. 检查信号输入：检查天线、AV、HDMI等输入接口是否有松动或损坏。

情况B：万能板测试仍为灰屏，故障在逻辑板或屏

1. 检查逻辑板供电：

   • 找到电源板通往逻辑板的电源线（通常是红色或黄色的线，标有5V, 12V等）。
   • 用万用表测量逻辑板输入端的电压是否稳定、正常,这是逻辑板工作的基础。
   • 如果电压异常，检查电源板输出和连接线，如果电压正常,则问题在逻辑板内部。

2. 检查逻辑板本身：

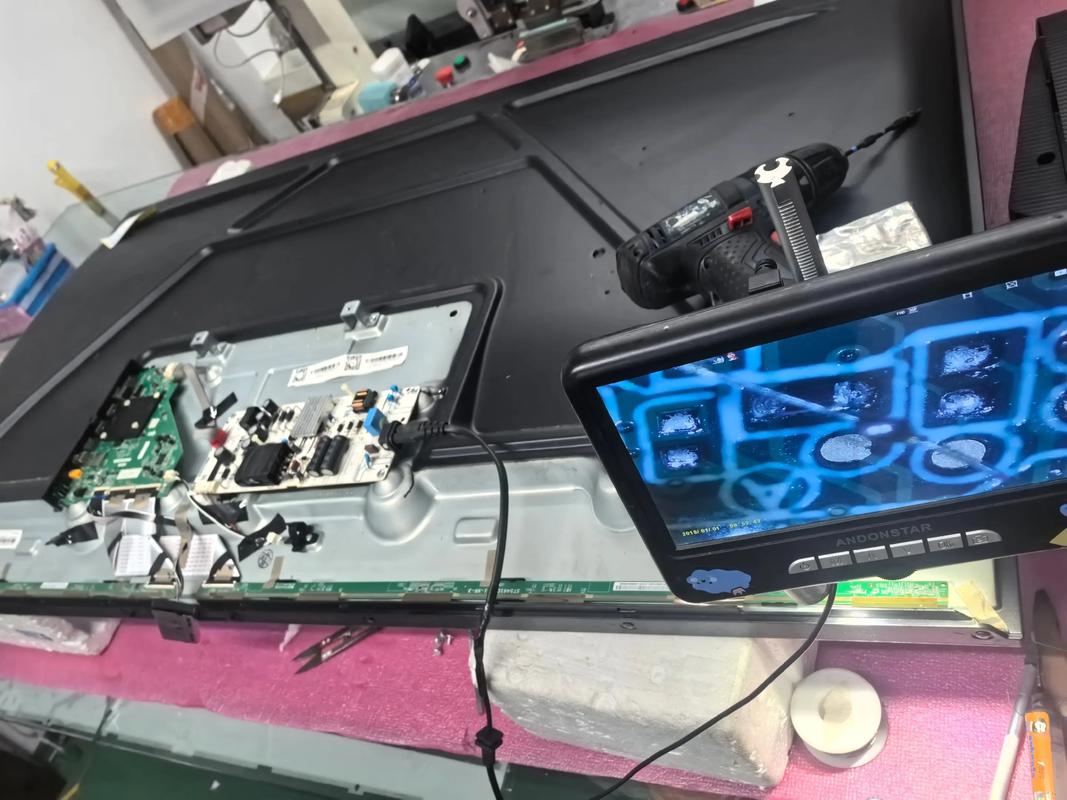

   • 目视检查：仔细观察逻辑板，看是否有明显的元件烧黑、炸裂、电容鼓包等。

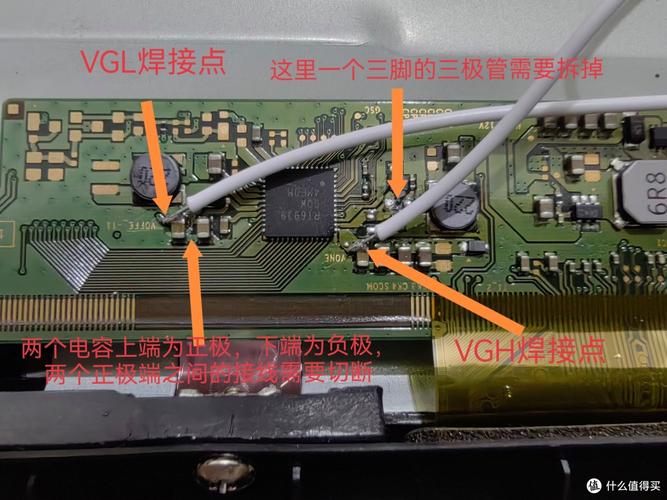

   • 测关键电压：这是维修逻辑板的核心，需要找到逻辑板上的VGH（高压正驱动，约15-25V）、VGL（高压负驱动，约-5V至-10V）、VCC（逻辑芯片供电，通常为3.3V, 2.5V, 1.8V）等测试点,测量这些电压是否存在且稳定。
   • 检查升压电路：如果VGH电压异常，重点检查升压电路的mos管、电感、二极管和储能电容,这是逻辑板上最容易出问题的部分之一。
   • 检查LVDS接口：重新插拔一下LVDS排线，确保接触良好，可以尝试用酒精棉签擦拭接口针脚,去除氧化层。
   • 补焊：逻辑板上的芯片（尤其是TCON芯片和电源管理芯片）引脚虚焊也很常见,可以尝试对芯片进行补焊。

3. 检查液晶屏和屏线：

   • 如果逻辑板上的所有电压都正常，但屏幕还是灰屏,那可能性就指向液晶屏本身了。
   • 检查屏线：重新插拔连接逻辑板和液晶玻璃屏的屏线（FPC排线），确保插接牢固、没有弯折或损坏。
   • 判断屏故障：如果排线正常，逻辑板也正常供电，但屏幕就是无显示，那很可能是液晶屏内部的驱动电路损坏，这种情况维修成本极高，通常不建议维修,因为一块新屏的价格可能比电视本身还贵。

总结与建议

重要提示：

• 安全第一：操作前务必拔掉电源线，大电容在断电后仍有高压,需放电。
• 工具：准备好万用表、电烙铁、热风枪、助焊剂、松香等基本工具。
• 图纸：如果能找到该型号电视的电路图纸,维修会事半功倍。
• 风险：自己动手维修有一定风险，特别是对于没有经验的用户，如果以上步骤操作后问题依旧，或者不敢动手，强烈建议联系海信官方售后或寻找专业的电视维修师傅进行检修,避免造成更大的损坏。
