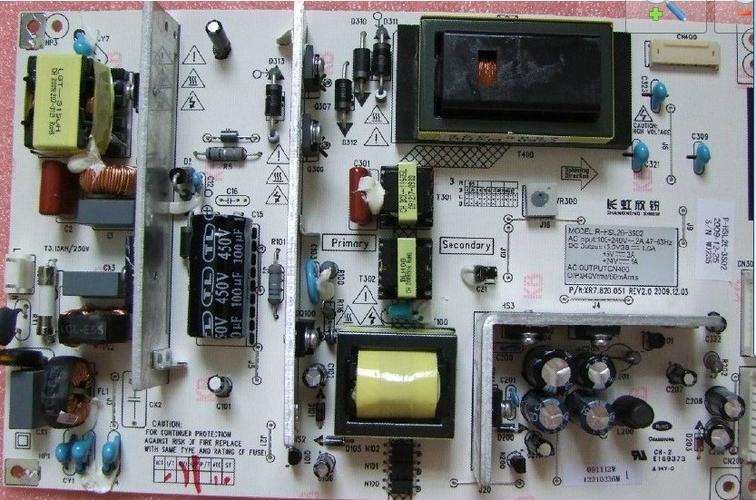

这款电视是早期较为普及的液晶电视，其电源板型号通常是GP03或GP04（两者电路设计非常相似，可互换参考）,了解电源板型号对于查找图纸和维修至关重要。
（图片来源网络，侵删）
故障现象分类
电源故障通常表现为以下几种典型现象：
-
完全不开机（最常见）
- 现象：指示灯不亮，电视机毫无反应,按遥控器或面板按键均无效。
- 原因：通常是电源板完全停止工作,没有输出任何电压。
-
指示灯亮，但无法开机
- 现象：电源指示灯亮（通常是红色或蓝色待机灯），但按遥控器或面板上的“电源”键后，屏幕不亮，指示灯可能闪烁或颜色变化,但无图像无声音。
- 原因：通常是电源板的主电源（P-ON）未能启动，或者背光板有故障导致保护。
-
屡烧保险管
（图片来源网络，侵删）- 现象：开机瞬间能听到“啪”的一声,保险管立即熔断。
- 原因：电源板初级（高压侧）存在严重短路，如整流桥、大功率开关管（如2SC5707）、市电输入抗干扰电路等击穿。
-
输出电压异常
- 现象：能听到轻微的“吱吱”声（电源过载或振荡频率异常），或者输出电压过高/过低。
- 原因：电源稳压控制环路或负载电路有问题。
核心电路分析（以GP03/GP04电源板为例）
要维修，必须先了解电源板的基本工作原理,这块电源板主要由两部分组成：

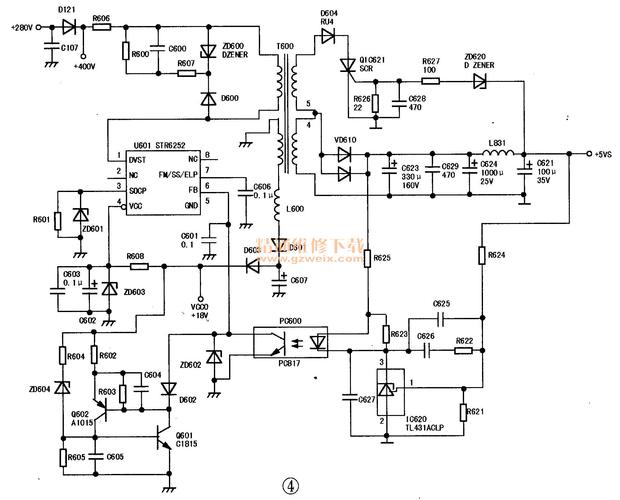

待机电源电路（STB - Standby）
- 作用：只要插上电源，这部分电路就始终工作，为CPU和控制系统提供稳定的+5V电压（有时还有+3.3V）。
- 关键元件：
- 开关管：通常是一个小功率MOS管或三极管。
- 变压器：T2（或类似编号）。
- 稳压控制芯片：通常是TL431和光耦PC817组成的反馈环路。
- 工作流程：市电 → 抗干扰电路 → 整流滤波 → 开关管振荡 → 变压器降压 → 二次整流滤波 → 输出+5V STB，通过TL431和光耦将+5V的电压变化反馈给初级,稳定输出。
- 检修重点：
- +5V STB电压有无：这是判断待机电路好坏的首要标准，5V正常，说明问题出在主电源或控制系统；5V没有,问题就在待机电路本身。
主电源电路（P-ON - Power On）
- 作用：在CPU收到开机指令后，启动这部分电路，为主板（逻辑板）和背光板提供所需的各种电压。
- 关键元件：
- PFC（功率因数校正）电路：提升功率因数，减少电网干扰，核心是大电感、开关管（如2SC5707）和PFC控制芯片（如NCP1653），它输出一个约+380V的稳定直流电压。
- 主开关电源：将PFC输出的+380V电压转换为多路低压直流电。
- 24V/12V：供给主板逻辑板。
- 12V/5V：有时也供给主板或音频部分。
- +24V（或+12V）：供给背光板（逆变器）作为背光电源。
- 稳压控制：同样由TL431和光耦控制。
- 工作流程：CPU发出开机指令（通常是高电平）→ 继电器或电子开关接通主电源供电 → PFC电路工作 → 主开关电源工作 → 输出各组电压。
- 检修重点：
- PFC电压：正常工作时应有约+380V，如果为0V,说明PFC电路未工作。
- 主电压输出：如24V、12V等，如果无输出,说明主开关电源未启动。
检修步骤（由简到繁，安全第一！）
⚠️ 安全警告：电源板内部存在高压，即使是断电后，大电容中仍储存有大量电荷，触摸可能导致电击！维修前务必将电源板从电视上拆下，并给主滤波电容（PFC输出端）放电！
第一步：外观检查
- 保险管：观察保险管F1（或F101）是否发黑、熔断，如果熔断,说明初级有严重短路。
- 电容：检查所有电容，尤其是PFC电路和主电源的大电解电容（如470μF/400V），是否有鼓包、漏液或顶部“开花”现象,这是最常见的故障点之一。
- 电阻：检查初级电路的限流电阻、保险电阻是否烧断变色。
- 元件：查看是否有明显的烧焦、发黑元件。
第二步：测量关键电压（通电测试）
将电源板单独通电（需要接假负载或连接主板进行测试）,注意安全。
（图片来源网络，侵删）
-
测量待机电压（+5V STB）
- 如果没有+5V，重点检查待机电路的整流桥、开关管、变压器T2、以及次级滤波电容。
- 如果+5V电压偏高或偏低,检查TL431和光耦PC817组成的反馈环路。
-
测量主电源电压
-
方法A（推荐）：将电源板连接到主板上，通电后用遥控器开机，测量主电源的24V、12V等输出端。
-
方法B（假负载法）：在主电源的+24V输出端接一个汽车灯泡（24V/21W）作为假负载，然后通电开机,测量电压是否正常。
-
情况1：+5V正常，但开机后无24V/12V输出
- 检查CPU开机信号：测量主板送到电源板的“P-ON”或“PS-ON”引脚，开机时应有一个高电平（如+5V），如果这个信号没有,问题在主板CPU或相关电路。
- 检查继电器：电源板上通常有一个继电器，负责在开机时接通主电源的AC输入，听继电器是否有“咔哒”吸合声，如果没有,可能是驱动三极管或继电器本身损坏。
- 检查PFC电路：测量PFC开关管（2SC5707）的D极（源极）电压，开机后应为+380V，如果为0V，检查PFC控制芯片（NCP1653）及其外围电路。
- 检查主开关电源：如果PFC电压正常，但主电压无输出，检查主开关电源的开关管（如2SC5707或类似型号）、PWM控制芯片（如L6599D）以及其启动电路、反馈电路。
-
情况2：开机后，电压瞬间出现又消失（或保护关机）
- 这通常是过压保护或过流保护被触发。
- 检查负载：拔掉连接到主板和背光板的排线，单独给电源板通电，如果电压恢复正常，说明是主板或背光板有短路导致电源保护,需要逐一排查负载。
- 检查稳压环路：检查主电源的TL431和光耦是否损坏,取样电阻是否变值。
-
第三步：元件级维修
根据以上测量结果，定位到故障电路,进行元件级更换。
-
常见易损件清单：
- 电解电容：PFC电路和主电源的所有大容量电解电容（如470μF/400V, 220μF/25V等），这是最高发的故障点。
- 开关管：PFC电路的2SC5707，主电源的开关管，更换时务必检查与其并联的RCD吸收电路的电阻是否也一同损坏。
- PWM控制芯片：如PFC的NCP1653,主电源的L6599D等。
- 光耦：PC817（待机）和用于主电源反馈的光耦。
- 稳压芯片：TL431。
- 保险管：更换前必须确认已排除短路故障。
- 继电器：触点氧化或线圈损坏。
-
维修技巧：
- 对管更换：如果开关管是成对使用的（如上下管），建议同时更换,即使只有一个看起来是坏的。
- 检查电阻：与开关管串联的限流电阻、电流检测电阻等,一并检查更换。
- 清洁PCB：如果元件烧毁严重，PCB板可能会被碳化，需要用酒精或专用清洗剂彻底清洁,防止漏电。
总结与建议
对于长虹LT32630X的电源故障,可以总结出以下规律和维修思路：
- 先看后测：先通过外观检查（电容鼓包、保险管熔断）快速定位问题。
- 先待机后主电：先确保+5V待机电压正常,这是基础。
- 先负载后电源：当主电压不输出时,先排除主板和背光板的短路问题。
- 电容是头号杀手：超过70%的电源故障都由电解电容老化引起，更换所有可疑电容,往往能解决大部分问题。
- 图纸和资料：维修时，如果能找到GP03/GP04电源板的原理图和点位图，将事半功倍，可以在网上搜索“长虹 GP03 电源板 原理图”等关键词。
如果自己没有维修经验，建议将电源板整体拆下，找专业的电视维修人员或电源板维修点进行更换或维修，一块新的GP03/GP04兼容电源板成本不高，通常在100-200元之间，对于没有工具和经验的用户来说是最稳妥的选择。
