SINNEE变频器故障代码速查表
| 故障代码 | 故障名称 / 现象 | 可能原因分析 | 检查与处理方法 |
|---|---|---|---|
| OC | 过电流 | 电机负载突变或过大（如堵转、机械卡死）。 输出侧短路（电机电缆、电机绕组）。 变频器内部（IGBT模块损坏、驱动电路故障）。 参数设置错误（如加速/减速时间过短，转矩提升过高）。 电机电缆过长或未使用输出电抗器。 |
检查电机：手动盘车，确认电机转动灵活，无卡死现象。 检查线路：断开电机电缆，用万用表检查电机三相绕组是否短路或对地短路，检查电缆有无破损、短路。 检查参数：适当延长加速/减速时间；降低转矩提升值；检查电机额定电流与变频器设置是否匹配。 断电检查：断电后，用万用表表笔（二极管档）检查IGBT模块的P、N端与U、V、W端是否有短路，若短路，需更换模块。 加装附件：如果电缆超过50米，建议加装输出电抗器。 |
| OU | 过电压 | 再生过电压（电机减速或带位能负载时，能量回馈导致母线电压升高）。 输入电压过高（电网电压超过变频器允许上限）。 制动单元或制动电阻故障（未接入、电阻过大、损坏）。 |
检查减速时间：适当延长减速时间，避免能量回馈过快。 检查输入电压：用万用表测量电网电压是否在正常范围内（三相380V±10%）。 检查制动单元：检查制动电阻是否连接良好、阻值是否正常（与铭牌值比较）；检查制动单元是否有故障报警。 |
| LU | 欠电压 | 输入电压过低（电网电压过低或缺相）。 输入电源接触不良（主回路接线松动、空气开关跳闸）。 整流模块或滤波电容损坏。 |
检查输入电压：测量电网三相电压是否正常且平衡。 检查接线：检查R、S、T端子是否连接牢固，主回路空气开关是否正常合闸。 检查内部元件：断电后，检查整流模块是否有短路；检查直流母线滤波电容是否鼓包、漏液或失效。 |
| OH | 过热 | 散热器过热（风机不转、风机损坏、风道堵塞）。 环境温度过高（变频器周围通风不良，环境温度超过40℃）。 负载过大（长时间超过变频器额定电流）。 |
检查风机：开机观察风机是否正常运转，若不转，检查风机电源或更换风机。 改善通风：确保变频器周围有足够空间（通常顶部和两侧留有散热空间），清理风道内的灰尘和杂物。 检查负载：检查电机电流是否长期偏大，是否存在机械故障。 |
| GF | 接地故障 | 电机或电缆对地短路。 变频器内部（如主板、驱动板）对地短路。 |
隔离检查：断开电机电缆，单独测试变频器，如果不再报警，则问题在电机或电缆侧。 检查电机和电缆：用兆欧表（摇表）测量电机三相绕组对地的绝缘电阻，应大于1MΩ，检查电缆破损情况。 检查内部：如果断开电机后仍报警，可能是变频器内部主板或驱动板故障，需联系厂家或专业人员维修。 |
| OL | 过载 | 负载过大（机械过载，电机选型过小）。 参数设置错误（电机额定电流设置过小）。 电机或电缆绝缘下降。 |
检查负载：确认机械负载是否在正常范围内，有无异常。 核对参数：进入参数设置，核对电机额定电流是否与电机铭牌值一致。 检查电机：测量电机三相电流是否平衡，是否存在匝间短路。 |
| tE | 外部故障 | 外部故障端子（TA、TB、TC）被短接（通常由外部设备如PLC、继电器触发）。 外部控制线路接线错误或元器件故障。 |
检查外部信号：查看与变频器控制端子相连的外部设备（如急停按钮、热继电器）的状态，确保其未动作。 检查接线：检查控制端子X1、X2等，确认外部故障输入端子（如FWD/COM、REV/COM等）是否被意外短接。 |
| nF | 缺相 | 输入电源缺相（电网侧一相熔断器熔断、空气开关一相未合闸）。 输出缺相（变频器输出模块损坏、电机电缆一相断开）。 |
检查输入电源：用万用表测量R、S、T三相输入电压是否平衡。 检查输出：断开电机，测量U、V、W三相输出电压是否平衡，若输出缺相，可能是IGBT模块损坏。 |
| PE | 参数错误 | 关键参数设置不当（如电机类型、电机极数、控制模式等）。 参数写入时发生错误（如通信中断）。 |
恢复出厂设置：如果无法确定哪个参数出错，可以将参数恢复为出厂默认值，然后重新正确设置。 核对参数：对照电机铭牌和SINNEE变频器手册，仔细核对所有关键参数。 |
| bE | 制动单元故障 | 制动电阻过热或损坏。 制动单元内部元件（如IGBT）损坏。 |
检查制动电阻：测量制动电阻的阻值，是否与标称值相符，检查外观有无烧焦痕迹。 检查制动单元：如果电阻正常，可能是制动单元本身故障，需要更换。 |
| Err | 通讯错误 | 通讯线路接线错误（如A/B+、B-接反）。 通讯波特率、地址等参数设置不匹配。 主从设备故障（如PLC或上位机故障）。 |
检查接线：确保通讯线（如RS485）正确连接，且终端电阻（120Ω）已安装。 核对参数：检查变频器的通讯波特率、站地址等参数，确保与主控设备（PLC、电脑）设置完全一致。 检查设备：单独测试主控设备或变频器的通讯功能，判断是哪一方的问题。 |
通用故障排查流程
当遇到变频器报警时,可以按照以下步骤进行系统性排查：

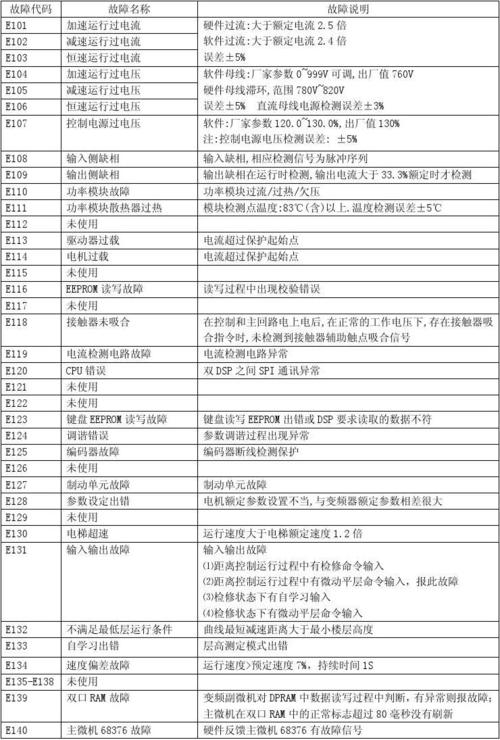

（图片来源网络，侵删）
-
安全第一，断电检查：
- 务必切断变频器输入电源（R、S、T），并等待至少5分钟，让内部电容充分放电。
- 检查变频器外观有无明显烧痕、异味、鼓包。
- 检查所有接线端子是否紧固,特别是主回路和控制回路的接线。
-
上电观察，初步判断：
- 在不带电机的情况下,给变频器上电，观察是否还有报警，如果报警消失，则问题很可能出在电机或电缆侧。
- 如果仍有报警,则问题在变频器内部。
-
查阅手册，确认代码：
找到对应的故障代码,对照上述表格分析可能原因。

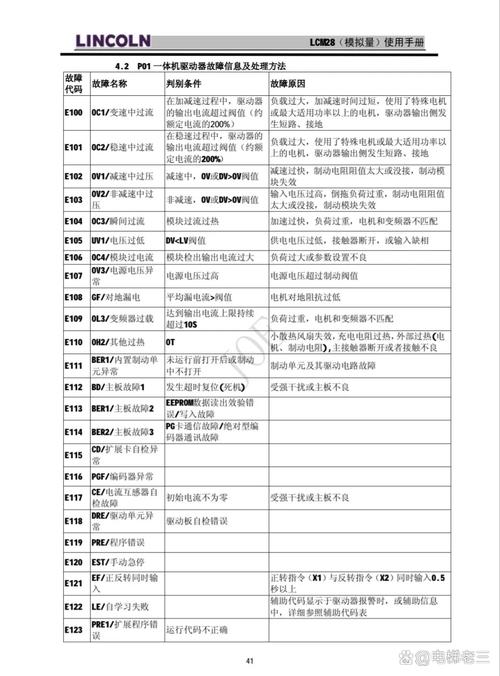

（图片来源网络，侵删） -
分步排查，定位故障：
- 输入/输出侧检查：测量输入电压、输出电压，检查电机和电缆。
- 参数检查：核对电机参数、控制模式、加减速时间等关键设置。
- 内部元件检查：在断电情况下，检查IGBT模块、整流桥、电解电容、风机等易损件。
-
寻求专业帮助：
如果以上步骤都无法解决问题,或者发现变频器内部元件有明显损坏（如IGBT炸裂），请立即停止操作，联系SINNEE官方技术支持或授权服务商进行维修，切勿自行拆解，以免造成更大损失或人身伤害。
希望这份详细的故障代码大全能对您有所帮助！
