电磁炉THX202H低压电源故障检修

THX202H是一个非常经典和广泛使用的电磁炉主控芯片方案，由珠海市君耀半导体有限公司生产，其内部集成了驱动、保护、检测等核心功能，但其正常工作需要一个稳定可靠的低压供电系统，这个低压电源通常是+5V或+18V，负责给芯片、风扇、操作面板等部件供电。

低压电源故障是电磁炉最常见的故障之一，通常表现为“不通电”、“所有指示灯不亮”、“风扇不转”、“按键无反应”等症状。

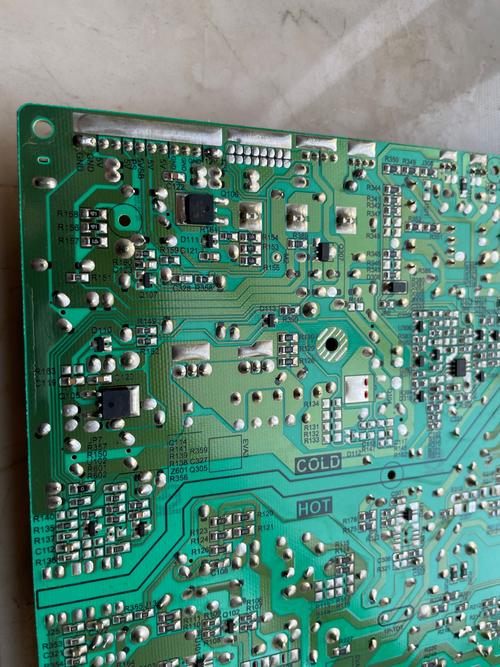

第一部分：工作原理简介

在动手检修前，我们先要明白THX202H的低压电源是如何工作的,这有助于我们快速定位故障点。

THX202H的低压电源一般有两种主流设计：

1. 变压器降压 + 线性稳压


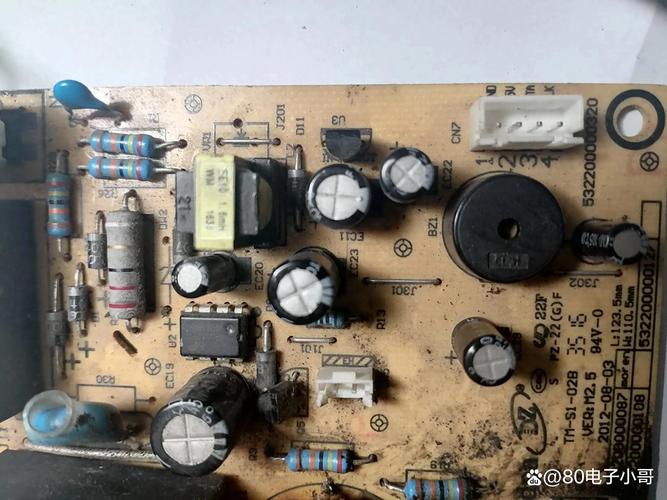

   （图片来源网络，侵删）
   • 工作流程：市电 → 保险丝 → 桥式整流 → 大滤波电容 → 电源变压器 → 低压交流 → 整流桥（或二极管）→ 滤波电容 → 三端稳压器（如7818、7805） → 稳定的直流电压（+18V或+5V）。
   • 优点：电路简单，隔离性好,抗干扰能力强。
   • 缺点：变压器体积大、重,效率相对较低。
   • 关键元件：电源变压器、整流桥、滤波电容、三端稳压器（7818/7805）。

2. 阻容降压 + 线性稳压

   • 工作流程：市电 → 保险丝 → 限流电阻（水泥电阻） + 降压电容（X2安规电容） → 整流桥 → 滤波电容 → 三端稳压器 → 稳定的直流电压。
   • 优点：成本低，体积小,重量轻。
   • 缺点：不隔离，整个低压电路带市电，有触电风险！效率较低,对电网波动敏感。
   • 关键元件：限流水泥电阻、降压X2电容、整流桥、滤波电容、三端稳压器。

注意：THX202H方案两种都有可能，具体取决于主板设计,检修前最好能找到对应电路图。

第二部分：检修安全须知

1. 断电操作：在拆机、测量前,务必拔掉电源插头。
2. 放电操作：对于有大容量滤波电容（如2200μF/400V）的电路，断电后需用大功率电阻（如5W/100kΩ）对其进行放电,防止电容残留高压电击穿元件或电击操作者。
3. 隔离变压器：如果不确定是否采用阻容降压方案，强烈建议使用隔离变压器进行供电检修,确保人身安全。
4. 使用万用表：使用数字万用表进行电压、电阻、通断测量是基本技能。

第三部分：检修流程与步骤

遵循“由外到内、由简到繁、先易后难”的原则。

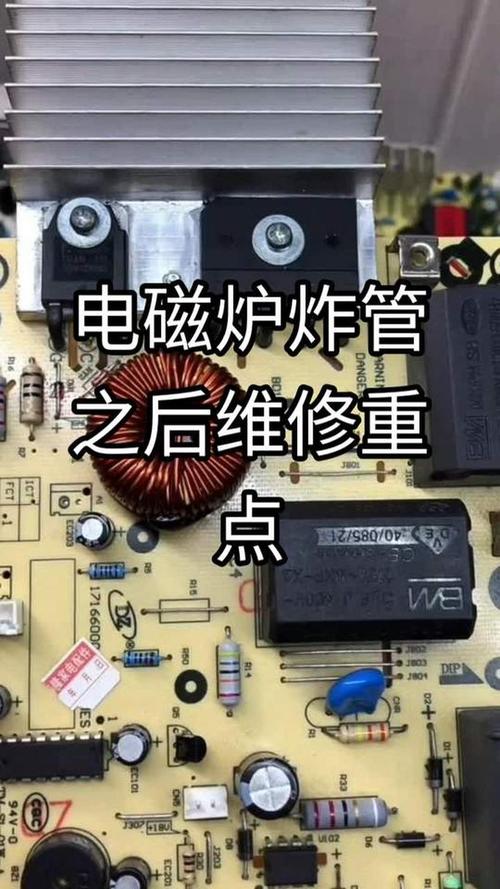

初步观察与“问诊”

1. 闻：闻一下电路板是否有焦糊味,焦糊味通常是元件烧毁的明确信号。
2. 看：
   • 观察保险丝（位于电源输入端）是否熔断,这是判断是否发生严重短路的第一步。
   • 观察电源相关的元件，如限流水泥电阻、整流桥、滤波电容、三端稳压器等是否有明显的鼓包、炸裂、发黑、烧焦的物理损伤。
3. 问：向用户了解故障发生前的情况，是否正在使用时突然断电？是否闻到异味？之前是否进水或摔过？

测量关键电压点（通电测试，需非常小心！）

如果保险丝完好，初步判断可能是电源软故障或局部短路，可以进行通电测量。强烈建议使用隔离变压器！

1. 测量市电输入端（L/N端）：

   用万用表AC档测量，应有约220V交流电压，若无,检查电源线和插座。

2. 测量整流桥后端（大滤波电容两端）：

   • 这是未经稳压的直流电压，对于变压器方案，电压约为 AC电压 × 1.4，变压器输出12V AC，此处应有约16-17V DC。
   • 对于阻容降压方案，电压会很高，接近220V × 1.4 ≈ 310V DC。
   • 如果此处电压为0，说明故障点在整流桥之前，可能是限流电阻开路、变压器初级线圈开路或保险丝熔断（即使外观完好，也可能内部熔断）。
   • 如果此处电压正常,说明故障在稳压电路之后。

3. 测量三端稳压器输出端：

   • 这是最终的目标电压，通常是+5V或+18V。
   • 如果此处电压为0或偏低，说明稳压电路有问题,继续下一步。

关键元件的逐一排查

当定位到某一部分电压异常时,就需要对关键元件进行拆解测量。

1. 保险丝

   • 测量：用万用表电阻档或二极管档测量。
   • 结果：
     • 开路（无穷大）：保险丝熔断。切勿直接更换新保险丝通电！ 保险丝熔断说明后级存在严重短路,必须先找到短路点。
     • 通路（几欧姆）：保险丝正常。

2. 限流水泥电阻（阻容降压方案特有）

   • 作用：限制电流,保护后级电路。
   • 测量：用万用表电阻档测量其阻值，常见的有27Ω/5W、47Ω/5W等。
   • 结果：开路（无穷大），这是阻容降压方案中非常常见的故障点，烧毁后通常表面会开裂或发黑，更换时必须使用同型号、同功率的电阻。

3. 整流桥

   • 作用：将交流电转换为直流电。
   • 测量：用万用表二极管档或电阻档测量其四个引脚，整流桥由四个二极管组成,应该有单向导通特性。
   • 结果：
     • 短路：任意两个交流输入端或两个直流输出端之间阻值很小或为0,整流桥击穿短路会导致保险丝熔断。
     • 开路：某个二极管断路，会导致输出电压低或为半波整流,纹波很大。

4. 滤波电容

   • 作用：平滑整流后的脉动直流电。
   • 测量：
     • 外观检查：顶部鼓包、漏液是电容损坏的典型特征。
     • 万用表测量：用万用表电阻档（高阻值如200k档）测量，充电时指针会先摆动然后回到无穷大，如果指针一直指在0或很小阻值，说明电容已击穿短路，如果指针摆动幅度很小或不动,说明电容容量减小或失效。
     • 代换法：如果怀疑电容性能下降但万用表难以判断，可以用同规格、耐压值更高的新电容进行代换测试。

5. 三端稳压器（如7818, 7805）

   • 作用：输出稳定的直流电压。
   • 测量：
     • 输入端电压：检查其输入端是否有正常的直流电压。
     • 输出端电压：检查其输出端是否有稳定的额定电压（如5V或18V）。
     • 判断：
       • 输入有电压，输出无电压：稳压器本身损坏的可能性最大。
       • 输入输出电压都偏低：可能是前级滤波电容失效，导致输入纹波过大,稳压器无法正常工作。
   • 注意：稳压器工作时发热严重，需要散热片，如果散热片脱落或损坏,也可能导致其过热而损坏。

6. THX202H芯片本身

   • 前提：当+5V（或+18V）低压电源输出完全正常，但电磁炉仍然“死机”（风扇不转，所有功能失效）,才需要怀疑芯片。
   • 测量：
     • VCC脚电压：确认芯片的供电脚电压是否正常且稳定。
     • 复位脚电压：检查复位引脚电压是否正常（通常为高电平）。
     • PWM驱动输出脚：用示波器观察是否有正常的PWM方波输出，对于
