长虹PD50638XY板故障具体原因是什么？

在开始之前，请务必注意安全：等离子电视内部有高压，即使断电后，大容量的电容中仍可能储存有危险的电荷，非专业人士请勿轻易触碰主板上的元件和高压线，如果对电路不熟悉,建议寻求专业维修人员的帮助。

核心部件：PS08机芯简介

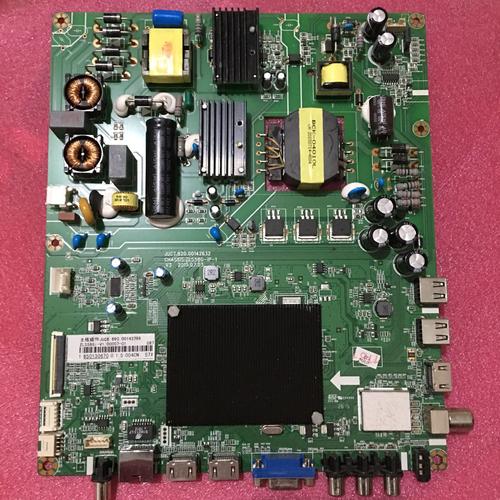

要分析故障，首先要了解其核心，PD50638XY使用的是PS08机芯，其核心是NEC/瑞萨的μPD64583GF或μPD64584GF 这款逻辑板/主板，它相当于电视的“大脑”，负责处理视频信号、控制扫描驱动、产生时序等,大部分疑难杂症都与此板或其外围电路有关。

故障分类与排查思路

我们可以根据电视的故障现象,将其分为几大类进行排查。

第一大类：完全不开机（指示灯不亮）

这是最常见也最基础的故障。

• 现象描述：电视接通电源后，按下遥控器或机身电源键，没有任何反应,电源指示灯不亮。
• 核心排查点：电源板（PD板）是否正常工作。
• 排查步骤：
  1. 检查市电输入：确保电源线插好，墙上的插座有电，可以换一个插座或用小电器（如手机充电器）测试。
  2. 检查电源板保险丝：这是第一道防线，打开后盖，找到电源板（通常在电视下方或侧面），找到保险丝（F801或类似编号），如果保险丝熔断（发黑或断裂），说明电源板有严重短路。
     • 保险丝熔断的常见原因：
       • 电源板自身故障：如PFC（功率因数校正）电路的MOS管、大电容击穿短路。
       • 主板（逻辑板）短路：主板上的某个芯片或电容短路,导致电源板过载保护。
  3. 测量关键电压：如果保险丝完好，需要测量电源板输出的各组电压是否正常。
     • +5VSB (Standby Voltage)：待机电压，通常是5V，只要电视插着电，这个电压就应该有，如果这个电压没有,检查电源板的初级电路。
     • +24V, +12V, +9V, +5V：这些是主板、驱动板等工作需要的电压，需要根据电源板上的标注进行测量，如果某一路电压缺失或过低,则是电源板相应电路损坏。
  4. 判断故障源：
     • 如果+5VSB正常，但其他电压没有,可能是电源板故障。
     • 如果+5VSB正常，但一开机就跳闸或保险丝熔断，则极有可能是主板（逻辑板）或Y/S驱动板短路，导致电源保护，此时需要断开主板的电源接口，再通电测电压，如果电压恢复正常,则确认是主板问题。

第二大类：有图像，无声音或声音异常

• 现象描述：屏幕有正常的图像显示，但声音没有、有杂音、声音小或者只有一个声道。
• 核心排查点：伴音处理电路，包括主板上的伴音芯片、音频功放板（如果外置）以及扬声器本身。
• 排查步骤：
  1. 检查静音状态：确认电视没有被静音，或者没有设置为“耳机模式”。
  2. 检查信号源：尝试切换不同的输入信号源（如HDMI、AV、TV），看是否所有信号源都没有声音，如果是,则问题在公共部分。
  3. 检查音频设置：进入菜单，检查音量、平衡、音效设置等是否被误调。
  4. 测量关键电压：测量音频功放块（通常是一个较大的IC，型号可能如TDA7492、TDA8944等）的供电电压是否正常（通常是+12V或+24V）。
  5. 信号追踪：如果有示波器，可以追踪音频信号从主板到功放板的路径，对于普通用户，可以采用“干扰法”：用手指触碰音频功放板的输入端，如果喇叭有“嗡嗡”声，说明功放部分正常，问题在前级信号处理（主板）；如果没有声音,则可能是功放板本身损坏或其供电问题。
  6. 检查扬声器：断开扬声器接线，用万用表电阻档测量扬音器的音圈是否通，如果开路,则扬声器损坏。

第三大类：有声音，无图像或图像异常

这是等离子电视的“重灾区”,也是PS08机芯的典型故障区。

• 现象描述：屏幕全黑、全白、满屏彩色雪花点、图像扭曲、有“回扫线”、或者图像亮度极低等,但声音正常。

• 核心排查点：逻辑板（主板）、X/Y驱动板、PDP屏本身。

• 排查思路：先易后难，先外后内，先逻辑后屏。

  • A. 屏幕全黑，但有声音（最常见）


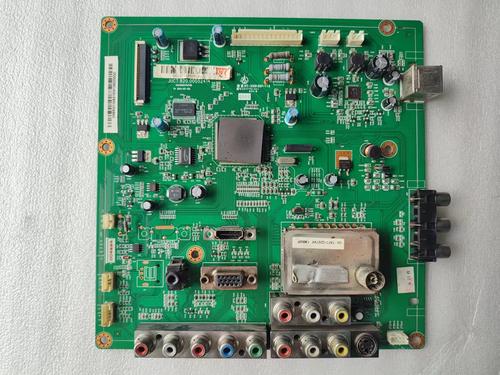

    （图片来源网络，侵删）
    • 原因1：逻辑板故障（最高概率）
      • 现象：开机后，屏幕完全漆黑，用手电筒斜照屏幕，可以看到非常暗淡、几乎不可见的图像，或者屏幕上没有任何光栅,但声音正常。
      • 排查：这通常是逻辑板没有给驱动板提供正确的VSET（维持电压）或VSUS（悬浮电压）等控制信号，或者逻辑板自身的VGL/VGH驱动信号没有输出，PS08机芯的逻辑板（μPD64583/4）是故障高发区，常见的故障点包括：
        • 逻辑板上的供电电容：如+9V、+5V等滤波电容，因长时间工作鼓包、失效,导致供电不稳。
        • 逻辑板上的升压电路：如产生VSET、VSUS电压的小型变压器或相关IC、电容损坏。
        • 逻辑板本身芯片损坏：核心控制芯片或周边电路损坏。
    • 原因2：驱动板故障
      • 排查：可以尝试交换电视左右两侧的X、Y驱动板，如果故障现象（如黑屏）跟着驱动板移动，则说明是该驱动板损坏，如果故障不变,则问题在逻辑板或屏。
    • 原因3：PDP屏损坏（最坏情况）
      • 排查：如果排除了逻辑板和驱动板的故障，那么可能是屏本身的驱动电极损坏或内部气体耗尽，这种情况维修成本极高,通常建议直接更换电视。

  • B. 图像异常（有回扫线、彩色干扰、亮度过低等）

    • 现象：图像正常，但上面有水平的黑白或彩色线条（回扫线）；图像颜色混乱；图像整体非常暗。
    • 原因1：逻辑板故障
      • 排查：逻辑板输出的时序信号或驱动信号不正常，会导致图像扭曲、有干扰,重点检查逻辑板上为产生各种驱动电压供电的电容。
    • 原因2：X/Y驱动板故障
      • 排查：如果只是部分区域图像异常，或者某个驱动板对应的半边屏幕有问题，则很可能是驱动板故障,同样可以尝试交换驱动板来判断。
    • 原因3：屏驱动电压问题
      • 排查：逻辑板产生的维持电压、寻址电压等不正常，会导致图像亮度低、色彩失真等,需要用万用表测量逻辑板输出的这些电压是否在标准范围内。

PS08机芯（PD50638XY）的“通病”与经典案例

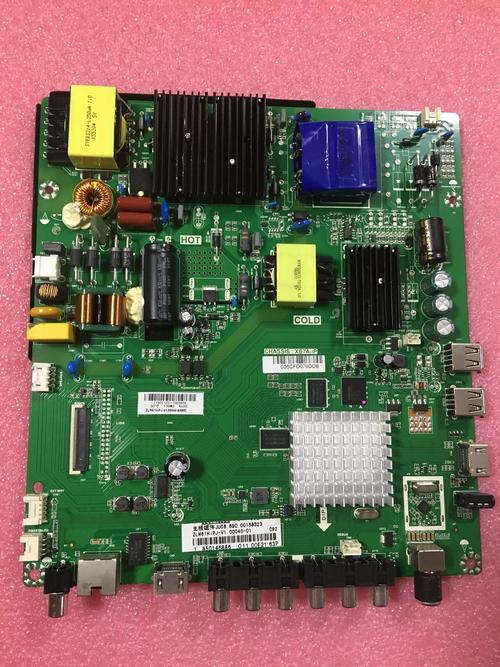

1. 逻辑板故障（“主板”故障）：

   • 经典症状：开机黑屏，但声音正常,手电筒照屏幕能看到暗图像。
   • 高发元件：逻辑板上为升压电路供电的电解电容，这些电容因为长时间工作在高温环境下，很容易出现鼓包、漏液、容量下降等问题，导致升压电路无法正常工作,从而无法产生驱动PDP屏所需的高压。
   • 维修方法：打开逻辑板外壳，找到这些电容，更换同规格、同耐压、同温度等级（最好是105℃）的新电容，这是成本最低、最常见的维修方法。

2. 电源板故障：

   • 经典症状：开机无反应,保险丝熔断。
   • 高发元件：PFC电路的MOS管、大功率电阻以及PFC控制IC,市电电压不稳或雷击容易导致这些元件击穿损坏。
   • 维修方法：更换损坏的MOS管、电阻,并检查PFC控制IC是否正常。

3. Y缓冲板故障：

   • 经典症状：屏幕出现垂直的亮线或暗带,或者图像在垂直方向出现扭曲。
   • 排查：通常故障会固定在屏幕的某一区域，可以尝试交换左右两侧的Y缓冲板,看故障是否转移。
   • 维修方法：更换故障的Y缓冲板。

总结与维修建议

1. 安全第一：断电操作,高压部分小心。
2. 观察现象：准确描述故障是第一步，是黑屏、花屏、无声音还是不开机。
3. 先外后内：检查电源线、信号线、遥控器设置等外部因素。
4. 先电源后负载：对于不开机，先确保电源板输出正常，再检查主板、驱动板等负载。
5. 抓住重点：对于PS08机芯，逻辑板（主板）故障是导致图像问题的首要怀疑对象，而电源板是导致不开机的主要怀疑对象。
6. 电容问题：对于逻辑板和电源板，先检查外观是否有鼓包、漏液的电容,更换电容往往能解决很多疑难杂症。
7. 寻求专业帮助：如果自己没有电子维修基础，或者测量工具不全，特别是涉及到高压和精密的驱动信号时，强烈建议联系专业维修师傅进行检修,以免造成更大的损失。

希望这份详细的故障分析能帮助你定位问题！
