长虹PF21300场压缩故障原因何在？

“场压缩”是CRT电视中一个非常典型的故障现象，具体表现为图像在垂直方向上被压扁，正常应为16:9或4:3的图像，但被压缩成类似一个矮胖的矩形，严重时可能只有屏幕中间一条亮带,上下大面积黑屏。

故障根源分析

场压缩故障的根本原因在于场扫描电路工作不正常，场扫描电路负责产生一个频率为50Hz（或60Hz）、符合锯齿波规律的电流，通过场偏转线圈，使电子束从屏幕顶部垂直扫描到底部，如果这个电流的幅度不足、线性不良，或者频率发生偏移,就会导致图像在垂直方向上被压缩。

对于长虹PF21300这款电视，我们可以按照从易到难、从外到内的顺序来排查。

初步检查与简单判断

在拆机之前，先进行一些简单的检查,有时能快速解决问题。

1. 信号源问题：


   （图片来源网络，侵删）
   • 检查：尝试更换不同的信号源，比如从“AV”模式切换到“TV”模式，或者连接不同的视频设备（如DVD机、游戏机）。
   • 目的：确认是否是某个特定信号源的问题，如果所有信号源都出现场压缩,那肯定是电视内部电路故障。

2. 菜单设置问题：

   • 检查：进入电视的“菜单”或“设置”，查看“图像设置”或“几何设置”中是否有关于“场幅”（垂直幅度）、“场线性”（垂直线性）的选项,尝试手动调整。
   • 目的：部分电视软件设置不当也可能导致图像异常，但对于PF21300这种老式CRT，软件调节功能有限，此步骤可能性较低,但值得一试。

3. 听声音，看光栅：

   • 检查：开机后，仔细听电视发出的声音是否正常，仔细观察屏幕，除了图像被压缩，整个光栅（即整个扫描形成的亮区）是否存在，有没有闪烁、扭曲或“S”形扭曲。
   • 目的：
     • 有光栅，有声音：说明电源和行扫描电路基本正常,故障基本锁定在场扫描电路。
     • 无光栅，有声音：可能行扫描电路也有问题,或者显像管供电异常。
     • 无光栅，无声音：问题出在电源电路或主板控制系统,需要先解决电源问题。

核心排查：场扫描电路

经过初步判断，如果确定是场扫描电路的问题，就需要打开电视后盖进行专业检查。操作前务必断电，并等待高压电容充分放电，以防触电！

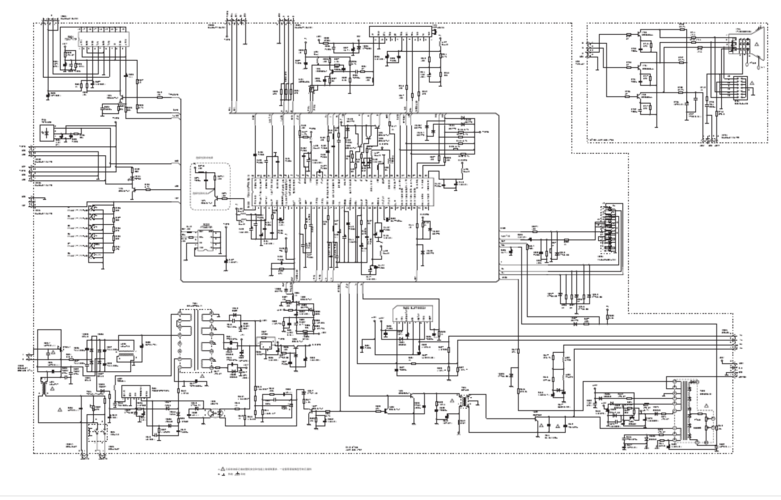

场扫描电路主要由以下几个部分组成,我们需要逐一排查：

集成电路（IC）及周边元件

这是场扫描电路的核心,故障率最高。

• 关键IC：场输出集成电路（场块）

  • 位置：在主板靠近显像管管颈的位置，通常是一个带有较大散热片的黑色方块，上面有型号，如 TDA8172、TDA8177、LA7840、LA7845 等（PF21300常用TDA8172或类似型号）。
  • 检查方法：
    1. 目视检查：观察场块表面是否有烧焦、鼓包、裂痕的痕迹。
    2. 测温：开机一段时间后（注意安全），用手背轻轻触碰场块散热片（切勿直接触摸芯片，以防烫伤！），如果烫得无法忍受，说明场块内部可能短路或负载过重,需要更换。
    3. 测量电压：用万用表直流电压档，测量场块各引脚对地的电压，特别是供电脚（如Vcc，通常在25-35V）和电源滤波电容两端的电压，如果电压异常或为零,说明供电电路有问题。
    4. 代换法：如果怀疑场块损坏，最直接有效的方法就是用同型号的新场块进行代换,这是维修中最常见的解决方法。

• 场振荡/小信号处理IC

  • 位置：通常在主板中央，是一个多脚的贴片或直插IC，如 TB1238、LA76810 等（小信号处理IC）。
  • 检查方法：
    1. 这个IC负责产生场振荡的原始信号，如果它损坏，没有正常的场激励信号送给场块,也会导致场压缩。
    2. 需要查阅该IC的 datasheet，测量其关键引脚（如场振荡脚、场激励输出脚）的电压和波形，这需要示波器,对于普通用户较难操作。
    3. 如果供电、外围元件都正常，而场块也换了，故障依旧,那么有可能是这个IC损坏。

关键外围元件

IC工作需要外围元件的支持,这些元件的损坏率也很高。

• 场供电滤波电容（最常见！）

  • 位置：通常在主板靠近场块的位置，是一个容量较大（如1000μF/35V）的电解电容。
  • 检查方法：
    1. 目视：观察电容顶部是否鼓包、漏液。
    2. 测量：用万用表的电容档或代换法，测量其容量是否下降、是否失效。
    3. 原因：这是场压缩故障的首要怀疑对象！因为该电容负责为场块提供稳定、纯净的电源，如果电容失效（容量减小、ESR增大），会导致场块供电不足，输出电流幅度不够，直接表现为场压缩，维修师傅常说“修场压缩，先换电容”,就是这个道理。

• 场偏转线圈连接线

  • 检查：检查连接显像管管颈上偏转线圈和主板的排线或插头是否松动、氧化或接触不良，接触不良会导致信号传输中断或衰减,引起场扫描异常。

• 其他小电容和电阻

  • 检查：检查场块IC周围的小电容（如耦合电容、消振电容）是否有漏液、短路现象，检查相关的电阻是否变值、开路，特别是场线性校正相关的电阻，如果阻值变化，会导致图像上下不均匀,但也会伴随压缩。

负载问题

• 场偏转线圈
  • 检查：场偏转线圈本身很少损坏，但如果内部有局部短路，会导致负载加重，场块无法正常驱动，从而引起场压缩，这种情况相对少见，但可以通过测量其直流电阻（通常只有几欧姆）并与图纸或另一侧（行偏转线圈）对比来初步判断。

故障排查流程总结（由简到繁）

1. 外部检查：排除信号源和软件设置问题。
2. 上电观察：确认光栅和声音状态,锁定故障范围。
3. 断电开盖：安全第一！ 对高压电容放电。
4. 重点检查电容：找到并检查场供电滤波大电容，这是最可能且成本最低的故障点。建议直接更换同规格的新电容。
5. 检查场块：目视、测温，如果电容换后无效，且场块有明显异常或温度过高,考虑更换场块。
6. 检查小信号IC：如果以上两步都无效，问题可能出在提供激励信号的小信号处理IC上,此步需要专业知识。
7. 检查外围元件：在更换IC之前，仔细检查其周围的所有电阻、电容是否有损坏。
8. 最后考虑负载：如果所有电路都正常,再考虑偏转线圈的问题。

维修建议

• 对于普通用户：CRT电视内部有高压，且电路复杂，不建议自行拆机维修，特别是没有电子基础和工具（如万用表、电烙铁）的情况下,最稳妥的方法是联系专业的电视机维修师傅。
• 对于有经验的维修者：遵循上述流程，重点排查大电容和场块，这两个元件的损坏率占了场压缩故障的90%以上，备好TDA8172系列场块和1000μF/35V左右的电解电容,通常能解决大部分问题。

希望这份详细的指南能帮助你定位和解决长虹PF21300的场压缩故障！
