TCL TCP181电磁炉故障怎么办？

在进行任何检查之前，请务必确保电磁炉已完全断电（拔掉电源插头），并且您具备一定的电子维修基础和安全意识，电磁炉内部有高压电容，即使断电后也可能储存电荷，操作不当有触电危险，如果您不熟悉电路，建议寻求专业维修人员的帮助。

第一部分：故障现象分类及初步判断

我们可以将故障分为几大类,以便您能快速定位问题。

A. 完全不通电（屏幕不亮，按任何键无反应）

这是最严重的故障,通常是电源部分或主板核心控制部分出了问题。

可能原因及排查步骤：

1. 外部电源问题（最常见）：


   （图片来源网络，侵删）
   • 检查： 确认家里的插座是否有电，可以插一个台灯或手机充电器试试。
   • 检查： 检查电磁炉的电源线是否插紧，是否有破损。
   • 检查： 检查您家的空气开关或保险丝是否跳闸或烧毁。

2. 保险丝烧断（核心问题）：

   • 位置： 需要打开电磁炉外壳才能看到，通常位于电源输入端，是一个玻璃管或陶瓷管状的元件。
   • 判断： 如果保险丝熔断，说明电路中存在严重的短路故障。绝对不能直接更换一个同规格的保险丝就通电！ 必须找到导致保险丝烧断的元凶，否则会再次烧毁，甚至引发更严重的后果。
   • 导致保险丝烧毁的常见元凶：
     • IGBT（绝缘栅双极型晶体管）击穿短路： 这是电磁炉的“心脏”功率开关管，最容易损坏，需要用万用表的二极管档进行测量。
     • 整流桥（全桥）击穿短路： 将交流电转换为直流电的元件，也容易短路。
     • 压敏电阻击穿： 通常在电源输入端，用于防雷击或浪涌电压，如果它被击穿，会表现为短路。
     • 驱动电路故障： 驱动IGBT的电路异常，导致IGBT失控而击穿。

3. 电源板或主板问题：

   如果保险丝是好的,但整机不通电，可能是电源变压器、初级滤波电容、或MCU（微控制器）主芯片及其工作电路（如18V/5V供电电路）损坏。

B. 有显示，但无法加热（风扇转，按键有反应，但锅不热）

这说明低压控制部分基本正常,问题出在高压驱动部分或检测部分。

可能原因及排查步骤：

1. 锅具不符合要求：

   • 检查： 电磁炉只能使用含铁量高的平底锅（如铁锅、不锈钢锅），铝锅、铜锅、玻璃锅、陶瓷锅、凹凸不平的锅都无法使用。
   • 检查： 锅具太小或放置位置不正确（没有完全覆盖在感应线圈上）。

2. IGBT或整流桥损坏：

   • 分析： 这是导致不加热最常见的原因之一，IGBT或整流桥中的一个或多个内部电极已经开路或性能不良，导致无法将电能有效传递到线圈盘。
   • 检测： 需要拆机，用万用表测量IGBT和整流桥的各引脚之间的电阻值来判断是否损坏。

3. 驱动电路故障：

   • 分析： MCU发出了加热指令，但驱动电路（通常由几个小贴片电阻、电容、三极管组成）无法正常工作，也就无法驱动IGBT进行高速开关。
   • 检测： 需要测量驱动电路中关键三极管的工作点以及给IGBT的驱动波形（需要示波器）。

4. 电流检测电路故障：

   • 分析： 电磁炉通过一个电流互感器来检测输出电流，以实现功率调节和过流保护，如果这个互感器或其取样电阻开路，MCU会检测不到电流，从而判定为故障，禁止加热。
   • 检测： 检查电流互感器次级线圈及其连接的取样电阻是否正常。

5. MCU（主芯片）故障：

   • 分析： MCU本身程序错乱或硬件损坏，没有发出正确的PWM（脉冲宽度调制）信号给驱动电路。
   • 检测： 这是最难判断的，通常需要先排除所有外围电路故障后，才考虑更换MCU。

C. 报警提示（显示E0, E1, E2, E3, E4, E5, E6等代码）

报警代码是电磁炉自诊断的结果,能快速缩小故障范围。

TCP181常见代码含义及排查：

• E0 / E1 / E2： 通常表示无锅或锅具不合适。

  • 排查： 换一个标准的铁锅，看是否还报警，如果换了锅还报，可能是锅具检测电路故障，即LC振荡电路或相关电容、电阻问题。

• E3： 通常表示电网电压过高。

  • 排查： 检查家中的电压是否超过电磁炉允许的范围（通常AC 220V±10%），如果电压正常，可能是电压检测电路中的取样电阻或分压电容异常。

• E4： 通常表示电网电压过低。

  • 排查： 同上，检查家中电压是否过低，如果电压正常，同样是电压检测电路故障。

• E5： 通常表示传感器开路或短路（指锅底温度传感器）。

  • 排查： 拔掉电源，找到连接在发热盘附近或锅底下的那个小圆形传感器，拔掉它，如果报警消失，说明传感器本身损坏或连接线有问题，如果拔掉后还报E5，则是MCU的检测电路故障。

• E6： 通常表示IGBT过热保护。

  • 排查：
    1. 风扇是否正常转动？如果风扇不转，会导致散热不良。
    2. 散热片是否被油污、灰尘堵塞？需要清理。
    3. IGBT和传感器之间的导热硅脂是否干涸或脱落？需要重新涂抹。
    4. 如果以上都正常,可能是传感器或IGBT本身性能下降，导致误报。

• E7 / E8： 通常表示锅干烧或超温保护。

  • 排查： 检查锅底温度传感器是否正常（同E5的排查方法），也可能是干烧保护电路的参数漂移。

第二部分：通用排查流程（从简到繁）

1. 安全第一： 断电，拔掉插头。
2. 外部检查：
   • 检查电源线和插座。
   • 检查锅具是否合适。
   • 清洁电磁炉面板和散热口。

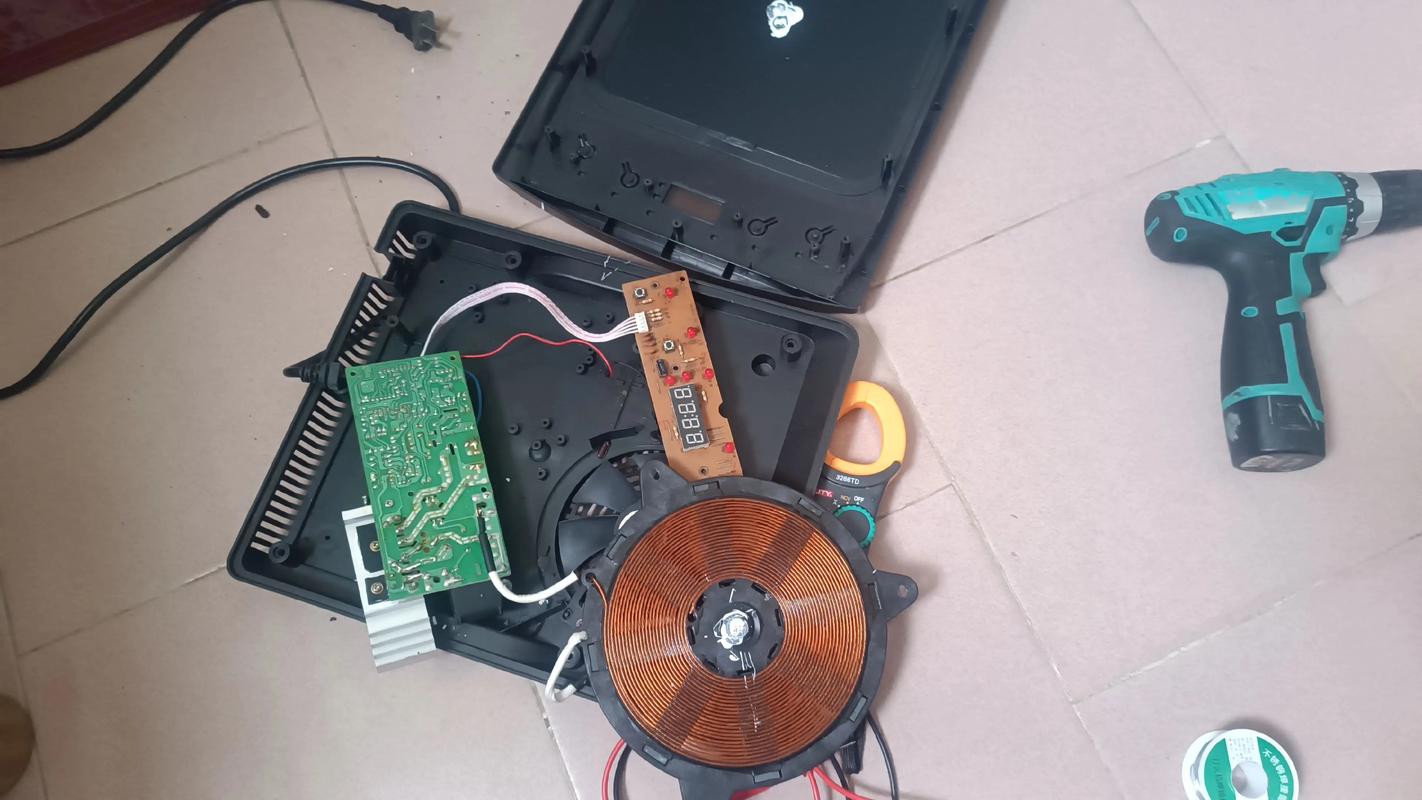

3. 打开外壳（谨慎操作）：
   • 拧下底部的螺丝,小心地分离上下外壳。
   • 注意： 内部有高压！不要随意触摸大功率元件和散热片。
4. 目视检查：
   • 观察保险丝是否烧断（玻璃管发黑或熔断）。
   • 观察IGBT、整流桥、电容等元件是否有明显的烧焦、鼓包、漏液痕迹。
5. 测量关键部件（需要万用表）：
   • 保险丝： 用电阻档测量，通则正常，断则说明有短路。
   • 整流桥： 用二极管档测量，正反向电阻应有明显差异。
   • IGBT： 这是重点测量对象，通常有三个极（G, C, E），测量G-C和G-E之间，应该像一个二极管（正向有压降，反向无穷大），如果C-E之间电阻很小或为零，说明IGBT已击穿短路。
6. 替换法（针对已知故障元件）：
   • 如果确认是保险丝烧了,在找到并修复短路点后，更换同规格（通常为250V, 10A）的保险丝。
   • 如果确认是IGBT或整流桥损坏,需要更换同型号的配件。更换IGBT时，务必同时检查其驱动电路是否正常，否则新换上的IGBT会立刻再次烧毁！

第三部分：总结与建议

最后再次强调： 电磁炉维修涉及电子电路知识，特别是高压部分，如果您不具备相关技能，最安全、最省心的方法是联系TCL官方售后或寻找专业的家电维修师傅，自己维修可能会因操作不当导致机器彻底报废，甚至发生安全事故。
