第一步：安全第一，断电！
在进行任何检查和维修之前,必须做到：
（图片来源网络，侵删）
- 拔掉电源插头。
- 等待至少5-10分钟，让内部高压电容充分放电，电容中储存的电量可能对人体造成严重伤害。
- 打开电磁炉外壳时,注意不要让金属工具造成内部电路的短路。
第二步：故障现象分析（诊断）
电磁炉不工作,通常会显示特定的故障代码，CH2122K的常见故障代码如下，这将是您修理的起点：
| 故障代码 | 屏幕显示 | 可能原因 | 修理方向 |
|---|---|---|---|
| E0 | 无显示 | 内部电路板供电异常 MCU（主控芯片）损坏 |
检查电源板、保险丝、MCU本身 |
| E1 | E1 | IGBT（功率管）温度传感器开路或短路 传感器连接线问题 |
检查测温热敏电阻、连接线、插座 |
| E2 | E2 | 锅具温度传感器开路或短路 传感器连接线问题 |
检查锅具热敏电阻、连接线、插座 |
| E3 | E3 | 电网电压过高（超过260VAC） 电压检测电路故障 |
检查电压检测电路、相关电阻、电容 |
| E4 | E4 | 电网电压过低（低于160VAC） 电压检测电路故障 |
检查电压检测电路、相关电阻、电容 |
| E5 | E5 | IGBT（功率管）温度过高（超温保护） 散热风扇不转 风扇堵转 |
检查风扇、风扇电机、IGBT测温电阻、散热片是否堵塞 |
| E6 | E6 | 锅具干烧或干烧保护电路故障 | 检查锅具测温电阻、干烧检测电路 |
| E7 | E7 | IGBT（功率管）过流或短路 驱动电路故障 |
重点检查！ 检查IGBT、驱动芯片、整流桥等 |
| E8 | E8 | 内部电路板故障 | 检查MCU、外围电路是否有虚焊或损坏元件 |
| 无代码 | 不加热，风扇转 | 同步电路故障 驱动电路轻微故障 PWM信号异常 |
检查同步电路、驱动电路、相关电阻电容 |
第三步：通用维修流程与工具
无论出现什么代码,都可以按照这个流程进行初步排查：
所需工具：
- 万用表（必备，用于测量电压、电阻、通断）
- 螺丝刀（十字和一字）
- 镊子、尖嘴钳
- 电烙铁和焊锡（用于拆卸和焊接元件）
- 酒精、棉签（用于清洁电路板）
维修流程：
（图片来源网络，侵删）
-

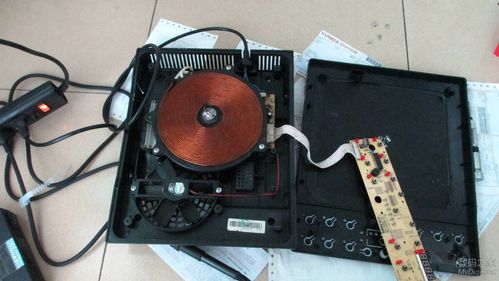

目视检查：
- 打开外壳后,仔细观察电路板（特别是高压部分和功率部分）是否有明显的烧毁痕迹，如发黑、烧焦、元件爆裂。
- 检查保险丝是否熔断,保险丝通常位于电源输入端，是一个玻璃管或陶瓷管状的元件。如果保险丝熔断，绝对不能直接更换新的就通电！ 这说明后面电路存在严重短路，必须找到短路原因。
-
测量关键电压点：
- 市电输入电压： 在电源插头处或变压器初级测量，确认是否有220V交流电输入。
- 低压电源： 测量变压器次级输出的电压（通常为AC 18V或AC 22V），以及经过7805等三端稳压器输出的+5V电压，这个+5V是给MCU供电的，5V异常，MCU不工作，会显示E0或无反应。
- 高压直流电： 测量大电容（通常是400V/470uF左右）两端的电压，在正常工作时，此电压应为市电电压的1.4倍左右（约300V+），如果保险丝熔断，此处电压为0。
-
“断开法”排查短路：
- 如果保险丝熔断,说明后级电路（IGBT、整流桥等）存在短路。
- 断开驱动电路： 断开驱动芯片（如TA8316S）到IGBT基极的连接线，然后再次测量IGBT的C极和E极之间的电阻，如果仍然短路，则IGBT损坏。
- 断开IGBT： 将IGBT从电路板上焊下来，单独测量其三个电极之间的电阻，正常情况下，C-E极之间应该有一个二极管的特性（万用表二极管档测，红表笔接E，黑表笔接C，有读数；反之无穷大），如果C-E之间短路，IGBT已坏。
第四步：针对常见故障代码的详细修理
故障：E7 (IGBT过流/短路) - 最常见故障
原因： 这是最严重的故障之一，通常由IGBT击穿短路引起，连带烧毁驱动芯片、整流桥甚至保险丝。
（图片来源网络，侵删）
修理步骤：
- 断电、放电。
- 更换保险丝： 如果保险丝熔断，先更换同规格的新保险丝。
- 检查IGBT： 将IGBT从主板上拆下，用万用表的二极管档测量：
- G极（栅极）和C极（集电极）、E极（发射极）之间： 正反向都应显示无穷大，如果短路，说明IGBT已损坏。
- C极和E极之间： 应该像二极管一样单向导通（红表笔接E，黑表笔接C有读数，反之无穷大），如果短路，IGBT已损坏。
- 检查驱动芯片： 常见的驱动芯片有TA8316S、SN74HC14N等，检查其供电脚（通常为Vcc）是否有+18V左右的电压，输出脚到IGBT基极的电阻是否正常，如果驱动芯片损坏，也需要更换。
- 检查整流桥： 整流桥（四个二极管组成的桥堆）是否击穿短路。
- 检查周边元件： 检查与IGBT、驱动电路相关的电阻、电容是否损坏，特别是限流电阻、稳压二极管等。
- 更换元件： 将所有损坏的元件（保险丝、IGBT、驱动芯片、整流桥等）全部更换为同型号的新元件。
- 上电测试： 切记！ 更换元件后，不要马上装锅测试，先给电磁炉通电，用万用表测量驱动芯片的输出脚，在不开机的情况下，电压应为0V，当按下开机键时，输出脚应有一个脉冲电压，如果一切正常，再小心地放上锅具进行最终测试。
故障：E5 (IGBT超温) / E1 / E2 (传感器故障)
原因： 通常是温度传感器（热敏电阻）开路、短路或阻值漂移，或者其连接线脱落、插座接触不良。
修理步骤：
- 检查连接线： 打开外壳，找到连接到IGBT散热片和锅具检测区的传感器（通常是带小圆片的黑色元件），检查其连接线是否松动、脱落或断裂。
- 测量传感器阻值： 用万用表的电阻档测量传感器的阻值。
- 常温下： 室温25°C左右，其阻值通常在几十K欧姆（例如50KΩ），具体阻值可以查阅相关资料或对比一个好的同型号传感器。
- 加热测试： 用电吹风或热水给传感器加热，观察其阻值是否应随温度升高而减小（NTC负温度系数热敏电阻），如果阻值无变化或变为无穷大/0欧姆，则传感器已损坏。
- 更换传感器： 如果确认传感器损坏，更换一个同型号、同阻值的新传感器即可，焊接时注意不要长时间高温烫坏传感器。
故障：E3 / E4 (电网电压异常)
原因： 1. 实际电网电压确实过高或过低，2. 电压检测电路中的取样电阻、电容等元件损坏，导致MCU误判。
修理步骤：
- 测量实际电压： 用万用表测量家里的插座电压，确认是否真的超出或低于正常范围（160V-260V），如果是，等待电压恢复正常。
- 检查电压检测电路： 如果实际电压正常，但电磁炉仍报错，则需要检查电路板上的电压取样电阻，这些电阻通常串联在市电输入端，将高电压按比例分压后送给MCU，检查这些电阻的阻值是否与标称值一致，是否有变值或开路的情况。
总结与建议
- E7故障是“重灾区”，维修难度较高，需要一定的电子基础，特别是对IGBT、驱动电路的理解，如果对电路不熟悉，建议直接更换主板。
- E1, E2, E5等传感器故障 相对简单，是新手入门维修的好练习。
- E0无显示 通常是电源问题或MCU问题，重点检查+5V电压是否正常。
- 安全永远是第一位的，不确定的地方，最好寻求专业维修人员的帮助。
- 如果自己动手,请准备好更换元件的费用，有时维修成本可能接近买一个新的电磁炉。
希望这份详细的指南能帮助您修理您的格兰仕CH2122K电磁炉！祝您成功！
