50pd9980tc电源故障，如何排查修复？

50PD9980TC 是一款由飞利浦授权、冠捷科技制造的电视，它的维修思路和常见的飞利浦原厂电视非常相似，电源故障是液晶电视中最常见的问题之一,通常涉及电源板或主板。

电源故障的常见症状

当您的50PD9980TC出现电源故障时,可能会遇到以下一种或多种情况：

1. 完全无法开机：

   • 按下遥控器或机身电源键,电视毫无反应。
   • 指示灯不亮。
   • 听不到任何声音（如风扇启动声或“啪”的继电器吸合声）。

2. 指示灯亮但无法开机：

   • 按下电源键，电源指示灯（通常是红色或蓝色）亮起，但屏幕黑屏，无图像,无声音。
   • 指示灯可能一直亮着，或者闪烁（闪烁几次后熄灭）。

3. 反复启动：


   （图片来源网络，侵删）

   电视尝试开机，指示灯亮一下，然后又熄灭，进入一个“开机-保护-关机”的死循环,不断重复。

4. 开机后很快自动关机：

   电视能正常启动，显示图像和声音，但几秒到几十秒后自动关机，然后可能再次尝试开机,形成循环。

电源故障的主要原因

这些症状通常由以下几个核心部件或电路问题引起：

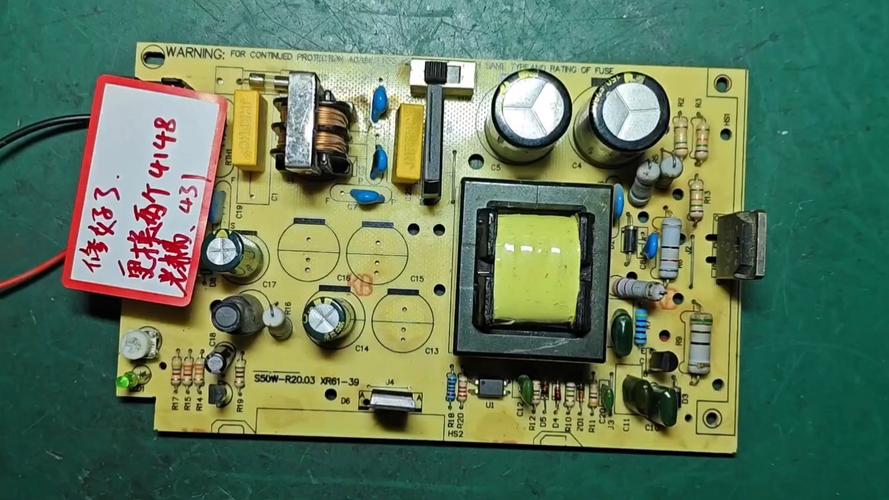

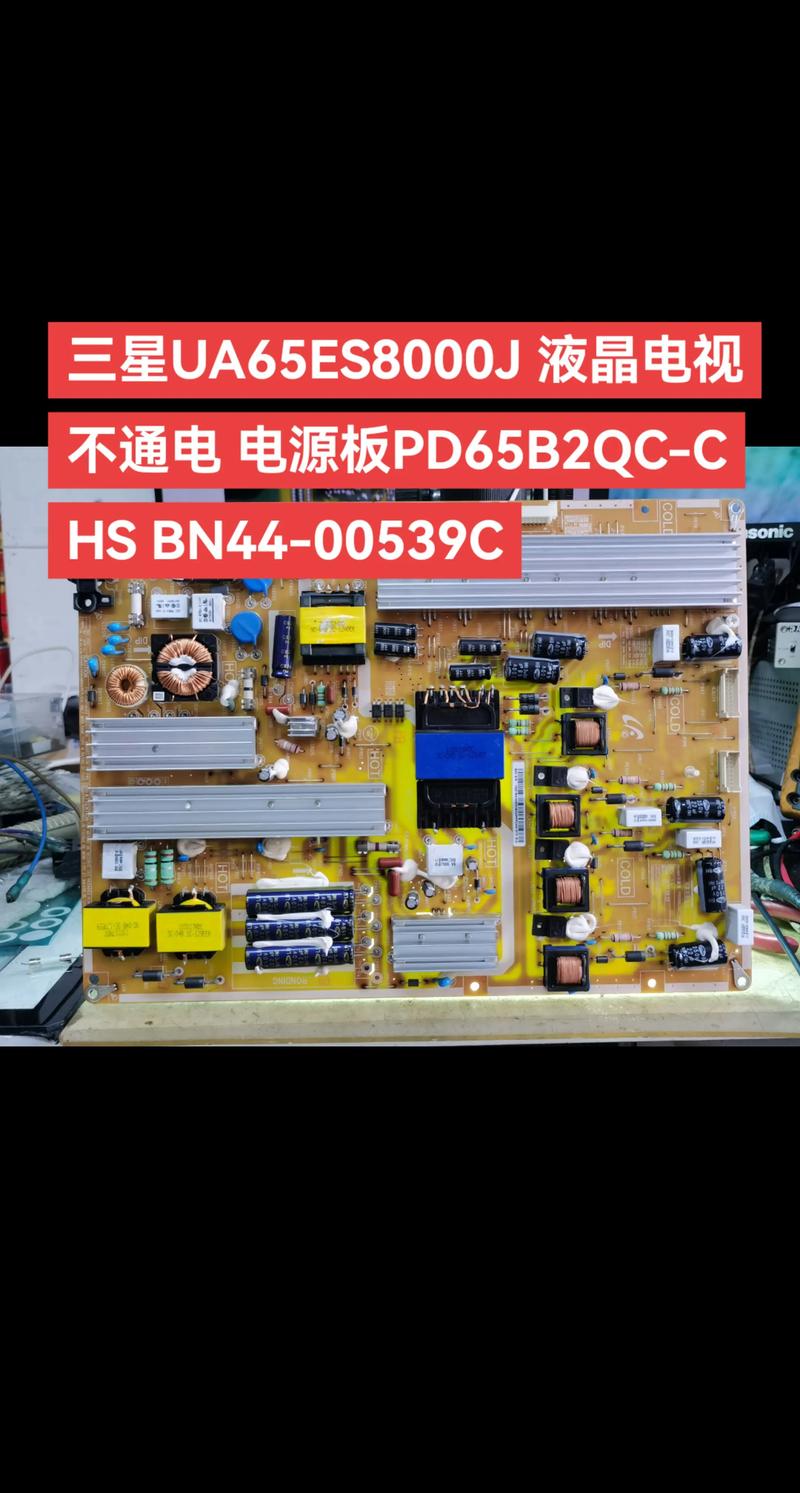

电源板故障 (最常见)

电源板是电视的“心脏”，负责将220V交流电转换为各个部件所需的各种直流电压（如+12V, +5V, +24V, +32V等）。

• PFC（功率因数校正）电路故障：这是电源板的初级电路，如果这里的元器件（如PFC开关管、PFC控制IC、大电解电容等）损坏，会导致电源无法正常工作，通常表现为完全无反应。
• 副电源电路故障：负责在待机时为CPU和遥控接收器提供+5V电压，如果这部分坏了，电视可能无法进入待机状态,或者无法被遥控器唤醒。
• 主电源输出电路故障：为主板、背光板等提供主要电压，如果某个电压（如+12V或+24V）丢失或异常，会导致指示灯亮但黑屏（主板得不到工作电压）或保护性关机。
• 电源板上的电容鼓包或漏液：这是电源板老化的典型标志,是导致各种不稳定问题的首要怀疑对象。

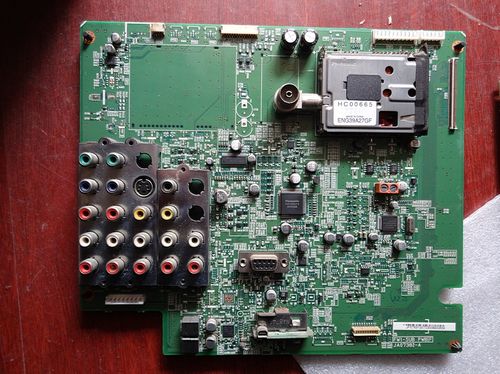

主板故障

主板是电视的“大脑”，负责处理信号、控制各部分协调工作。

• CPU或软件故障：如果CPU本身或其工作电压异常，可能导致电视无法发出开机指令，导致完全无反应或死循环。
• 电源管理IC或继电器故障：主板上有继电器负责在开机时接通主电源，如果继电器损坏或驱动电路有问题，即使电源板正常，主板也无法向电源板发出“开机”指令。
• 总线通信故障：主板与电源板之间通过通信线（如I2C总线）交换信息，如果通信线路或相关芯片故障,电源板可能无法正确接收和执行主板的指令。

背光板故障 (间接导致电源问题)

背光板负责点亮屏幕的LED灯珠，如果背光板发生严重短路，它会瞬间拉取极大的电流,导致电源板进入保护性关机状态。

• 现象：电视能开机，屏幕可能显示微弱的光（在黑暗中能看到），但无图像，然后很快自动关机，这容易被误认为是电源问题,但根源在背光板。

故障排查与维修步骤 (DIY指南 - 警告：操作有风险！)

在您打开电视后盖之前，请务必阅读以下警告：

⚠️ 安全警告： 电视内部含有高压电，即使在断电后，大电容中仍可能储存有致命的电荷，非专业人士请绝对不要尝试维修，如果您没有电子维修经验，请跳过此部分，直接联系专业维修人员，如果您坚持要尝试,请务必先对电源板上的大电容进行放电操作。

第一步：初步观察（无需拆机）

1. 听声音：按下电源键,仔细听。

   • “咔”的一声：通常是电源板上的继电器吸合声，说明主板已经发出了开机指令，电源板开始工作，如果此时屏幕仍不亮,问题可能出在背光板或主板信号部分。
   • 连续的“滴答”声：这是电源板在尝试启动但失败，通常是由于短路导致保护电路反复动作，是电源板或背光板故障的典型特征。
   • 任何声音都没有：可能是主板未发出指令,或是电源板完全无反应。

2. 看指示灯：

   • 红灯常亮：通常表示待机状态正常,可能是主板未能启动。
   • 红灯闪烁：不同的闪烁次数代表不同的故障代码（闪烁5次可能代表+5V电压异常），这需要查阅该型号的维修手册,但普通用户很难获取。
   • 蓝灯亮一下就灭：说明主板和电源板基本工作正常，但启动后检测到异常（如背光短路或信号问题）而保护关机。

第二步：拆机检查（有一定风险）

1. 断电并放电：拔掉电源线，等待至少10-15分钟，使用带绝缘手柄的螺丝刀，分别短路电源板上每个大容量电解电容（通常是400V以上的）的两个引脚,确保没有残留电压。
2. 目视检查：
   • 电源板：仔细检查电源板上的所有电容，看是否有鼓包、顶部凸起、漏液的现象，这是最常见的故障点,发现问题后直接更换同型号电容即可。
   • 主板：检查主板是否有明显的烧焦痕迹、元件脱落或电容鼓包。
   • 背光板：检查背光板上的LED灯珠排线是否有松动,驱动板上的电容是否有鼓包。

第三步：测量电压（需要万用表和专业知识）

1. 测量电源板输出：

   • 找到电源板连接到主板的排线（通常是一个白色的多针插头）。
   • 在电视尝试开机（或继电器吸合）的瞬间，测量排线上的各路电压，特别是+5V（待机电压）和+12V/+24V（主工作电压）。
   • 5V正常，但+12V/24V没有或电压过低,问题在电源板。
   • 如果所有电压都没有,可能是电源板PFC电路或主板未发出开机信号。

2. 测量主板信号：

   检查主板连接到电源板的“ON/OFF”或“PS-ON”信号线，在按下电源键时，这条线的电压应该会从高电平（如5V）变为低电平（0V），以通知电源板启动，如果这个信号没有变化,问题在主板。

如何解决？

1. 联系官方售后：

   这是最安全、最推荐的方式，虽然可能费用较高,但能保证使用原厂配件和专业技术。

2. 寻找专业维修店：

   找一家信誉好的电视维修店，他们经验丰富，有专业的工具和配件，通常能快速定位问题，对于50PD9980TC这种型号,维修师傅可能很熟悉其常见故障点。

3. 自行维修（高风险）：

   • 更换电容：如果您发现电源板上的电容鼓包，可以购买同规格、同容量的电容进行更换,这是相对简单且成功率较高的DIY维修。
   • 更换电源板：如果确认是整个电源板损坏，可以在淘宝、京东等电商平台搜索“50PD9980TC 电源板”或“TPS5PD-001 电源板”（这是该电视常用的电源板型号），购买后直接更换即可,注意接口和螺丝位置。
   • 更换主板：如果确认是主板故障,也可以在网上搜索对应型号的主板进行更换。

对于 50PD9980TC 的电源故障：

• 最常见的原因是电源板上的电容老化损坏，表现为无法开机或反复重启,目视检查电源板是第一步。
• “指示灯亮但黑屏” 很可能是电源板没有输出主电压（如+12V）,或者背光板短路导致电源保护。
• “反复重启” 通常是电源板或背光板存在短路,触发了保护机制。

强烈建议：如果您不熟悉电子维修，请将电视交给专业人员处理，维修费用通常在200-500元之间，远低于购买新电视的费用,也更安全。
