格力GMV多联机Fb故障怎么修？

故障代码含义：Fb

Fb 是格力多联机一个非常常见的故障代码，它的核心含义是 “模块保护” 或 “模块过流/过热/过压保护”。

这是室外机的主控板（或功率模块）检测到内部功率模块（IPM - Intelligent Power Module）的工作状态异常，为了防止模块烧毁而触发的保护性停机，功率模块是变频空调的“心脏”，负责将直流电转换成驱动压缩机运转的变频交流电，一旦损坏,空调将完全无法工作。

故障原因分析（由简到繁）

模块保护是一个“结果”，而不是“原因”，我们需要找到导致模块被保护的根本原因,通常可以分为以下几大类：

电源问题（最常见）

• 输入电源异常：
  • 电压过高或过低： 电网电压不稳，超出模块正常工作范围（通常要求在380V±10%以内，具体请参考机型手册），电压过高可能击穿模块,电压过低则模块会因过载而过流保护。
  • 缺相： 三相电系统中，某一相线路断开，导致电压不平衡，模块工作电流剧增,触发保护。
  • 相序错误： 三相电的相接反，虽然部分模块能自适应,但长期工作在错误相序下也可能导致异常。
• 电源线路问题：
  • 电源线径过细： 导致线路压降过大,送到室外机的电压不足。
  • 电源线接触不良： 空气开关、接线端子等处有松动、氧化,导致电压不稳定。

负载问题（压缩机）

• 压缩机故障：
  • 压缩机卡缸： 压缩机机械部分卡死，转子无法转动，导致模块输出电流急剧增大,瞬间触发过流保护。
  • 压缩机线圈短路或对地短路： 绝缘性能下降，产生大电流,触发模块保护。
  • 压缩机润滑不良或磨损严重： 运行时阻力增大，负载加重,电流升高。
• 压缩机线缆问题：
  • 压缩机与模块之间的连接线松动或破损。

散热问题

• 模块自身过热：
  • 散热器脏堵： 室外机换热器（翅片）积满灰尘、柳絮，导致散热不良，热量无法散发,模块温度升高。
  • 风扇电机故障： 室外机风扇不转或转速慢,无法为散热器和模块提供足够的冷却风。
  • 环境温度过高： 在极端高温天气下长时间运行,也可能导致模块过热。
• 温度检测电路故障：
  • 模块温度传感器（TH）开路、短路或阻值漂移： 传感器向主控板报告了错误的温度信息,导致主控板误判而保护。

主控板及通信问题

• IPM模块本身损坏： 内部驱动电路或IGBT（绝缘栅双极型晶体管）击穿,直接触发保护。
• 主控板故障：
  • 驱动模块的电路元件损坏。
  • 主控板上的CPU或相关芯片工作异常。
• 通信故障： 室内外机通信线（通常为2根）干扰、接触不良或断路，导致室内机错误地发送了停机指令,但代码可能仍显示为模块保护。

维修流程与步骤（安全第一！）

⚠️ 重要安全提示：

• 断电操作： 在进行任何检查和维修前，必须切断空调的总电源，并等待至少5分钟，让模块内部电容充分放电,以防触电。
• 专业操作： 如果没有相关电子知识和维修经验，强烈建议联系格力官方售后或专业维修人员,特别是涉及高压电和模块操作时。

第一步：初步检查与信息收集

1. 确认故障现象： 机器是完全不启动,还是启动后立即停机并报Fb？
2. 读取历史代码： 有些机型可以通过特定按键组合查看历史故障代码,有助于判断是瞬时问题还是持续问题。
3. 检查电源： 用万用表测量室外机接线端子处的三相电压和相序，确保电压在正常范围内（如380V±10%）,且相序正确。

第二步：排除外部因素

1. 清洁室外机：
   • 断电后,打开室外机外壳。
   • 用毛刷和高压气枪彻底清洁室外机换热器（翅片）上的灰尘和杂物。
   • 检查并清洁风扇扇叶,确保其转动灵活无卡滞。
2. 检查风扇电机：
   • 手拨动风扇扇叶,应转动顺畅。
   • 如果风扇不转，检查电容是否鼓包、失效,或电机线圈是否烧毁。
3. 检查所有接线端子： 重新紧固电源线、压缩机线、通信线等所有连接端子,确保接触良好。

第三步：上电检测（关键步骤）

完成上述清洁和检查后，重新通电，但不要立即开机,进行以下观察：

1. 听声音： 通电瞬间，室外机主控板上的继电器应有“咔哒”吸合声,这是电源接触器吸合的声音。
2. 看指示灯： 观察主控板上的指示灯是否正常亮起,有无异常闪烁。
3. 测电压：
   • 测量模块P、N端子之间的直流电压（通常在540V-580V之间，为380V交流整流而来）。
   • 测量模块给压缩机供电的U、V、W端子之间的电压,在待机时应为0V。

第四步：针对性测量

如果初步检查后故障依旧,需要更深入的测量。

1. 检查模块温度传感器：
   • 找到模块散热器上的温度传感器（通常是一个带小热缩管的NTC电阻）。
   • 断电后，拔下传感器插头，用万用表测量其阻值，在常温下（约25℃），阻值应符合说明书上的标称值（如10KΩ），如果阻值无穷大（开路）或为0（短路），则传感器损坏,需要更换。
2. 检查压缩机：
   • 测绝缘： 用万用表电阻档（200MΩ档）测量压缩机三相线圈（U、V、W）对外壳（地）的绝缘电阻，应大于10MΩ，如果很小或为0,则压缩机对地短路。
   • 测阻值： 测量压缩机三相线圈之间的阻值，应基本平衡且数值正常（通常在1Ω以下，具体看压缩机型号），如果阻值不平衡或无穷大,则压缩机内部可能存在断路或短路。
3. 检查模块本身（高风险操作）：
   • 测模块P-N电压： 正常情况下，P-N之间应有稳定的直流电压。
   • 测模块驱动电压： 这需要较高的电子技术，在待机状态下，测量模块U、V、W端子对P端子的电压，应有微弱的15V左右的驱动电压，如果完全没有,可能是主控板或模块本身故障。
   • 静态电阻测量： 断电后，测量模块P端与U、V、W端，N端与U、V、W端之间的正反向电阻，正常情况下应有二极管特性（正向有一定阻值，反向阻值很大），如果正反向阻值都很小或为0,说明模块已击穿短路。

第五步：判断与维修

• 如果确认是传感器问题： 更换同型号的温度传感器。
• 如果确认是压缩机问题： 需要更换压缩机。
• 如果确认是模块或主控板问题：

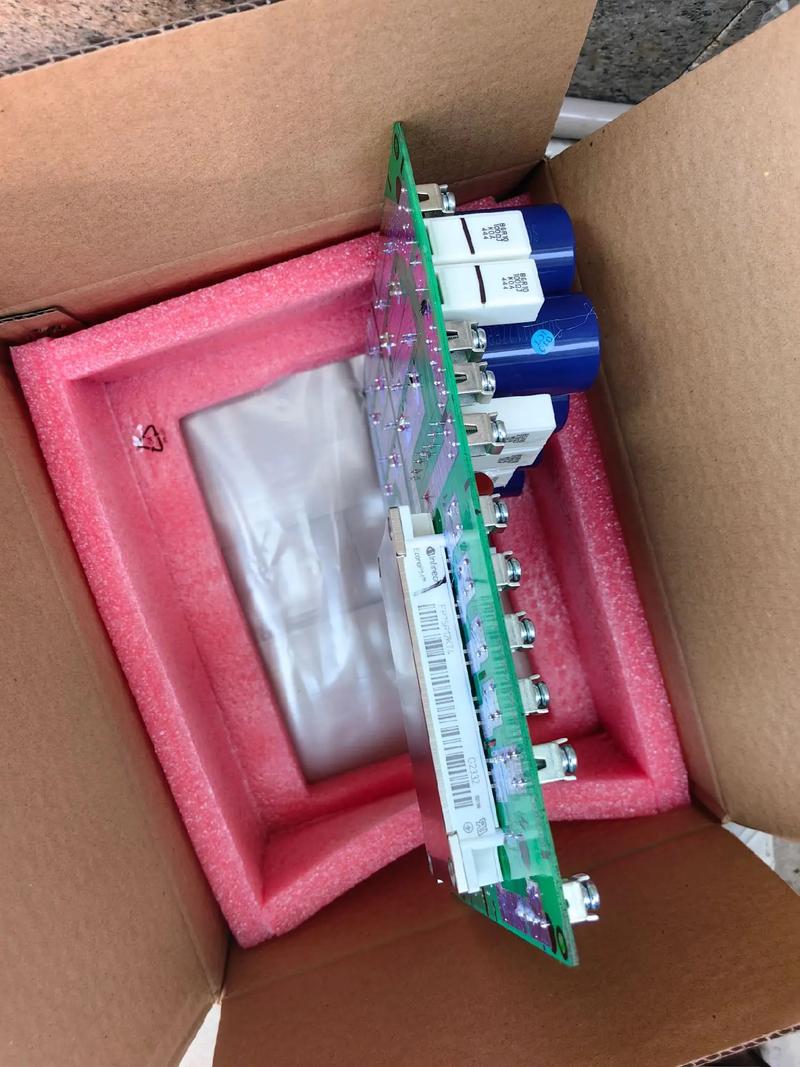

  • 模块损坏： 更换同型号的IPM模块，注意：更换模块后，可能需要使用专用工具进行参数写入或初始化,否则可能无法工作。
  • 主控板损坏： 更换整个室外机主控板。
• 如果确认是电源或线路问题： 修复或更换相应的线路、开关。

总结与建议

维修建议：

1. 先简后繁： 从最简单的清洁、检查电源和接线开始。
2. 先外后内： 先排除室外机外部的环境因素和电源问题,再考虑内部元器件。
3. 善用工具： 万用表是必备工具，学会正确使用电压档、电阻档。
4. 安全至上： 高压部分操作务必谨慎,不确定时立即断电。
5. 寻求专业帮助： 如果自己无法确定故障点，特别是涉及到模块和主控板时，及时联系格力400售后或授权维修点,他们是处理这类问题的专家。
