第一步：安全第一，断电与初步检查

在进行任何检修之前,请务必将设备从电源上拔下，并给设备内部电容（尤其是电源滤波电容）放电，防止触电或损坏万用表等工具。

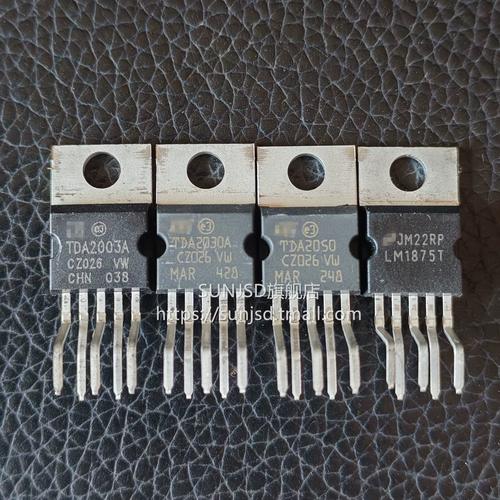

（图片来源网络，侵删）

目视检查：
- 保险丝：检查设备电源部分的保险丝是否熔断，如果保险丝烧黑或熔断，说明存在严重的短路故障，此时不能直接更换新保险丝就通电，必须先找到短路原因。
- TDA2003 芯片：观察 TDA2003 本身是否有烧焦、发黑、裂痕或鼓包的迹象，这是芯片物理损坏最直接的证据。
- 周围元件：检查 TDA2003 周围的电阻、电容，特别是体积较大的电源滤波电容和散热片下的电阻，是否有烧焦、变色或爆裂的现象。
- 接线与焊点：检查所有连接线（特别是喇叭线）是否松动、脱落，检查电路板上的焊点是否有虚焊、假焊（尤其是 TDA2003 的引脚）。
闻气味：通电后（如果初步检查后认为安全）立即闻一下是否有焦糊味，这可以帮助快速定位过热的元件。

第二步：电源电路检查

TDA2003 正常工作的首要前提是稳定、干净的电源，无声音故障，超过50%的可能性出在电源部分。

测量电源电压：

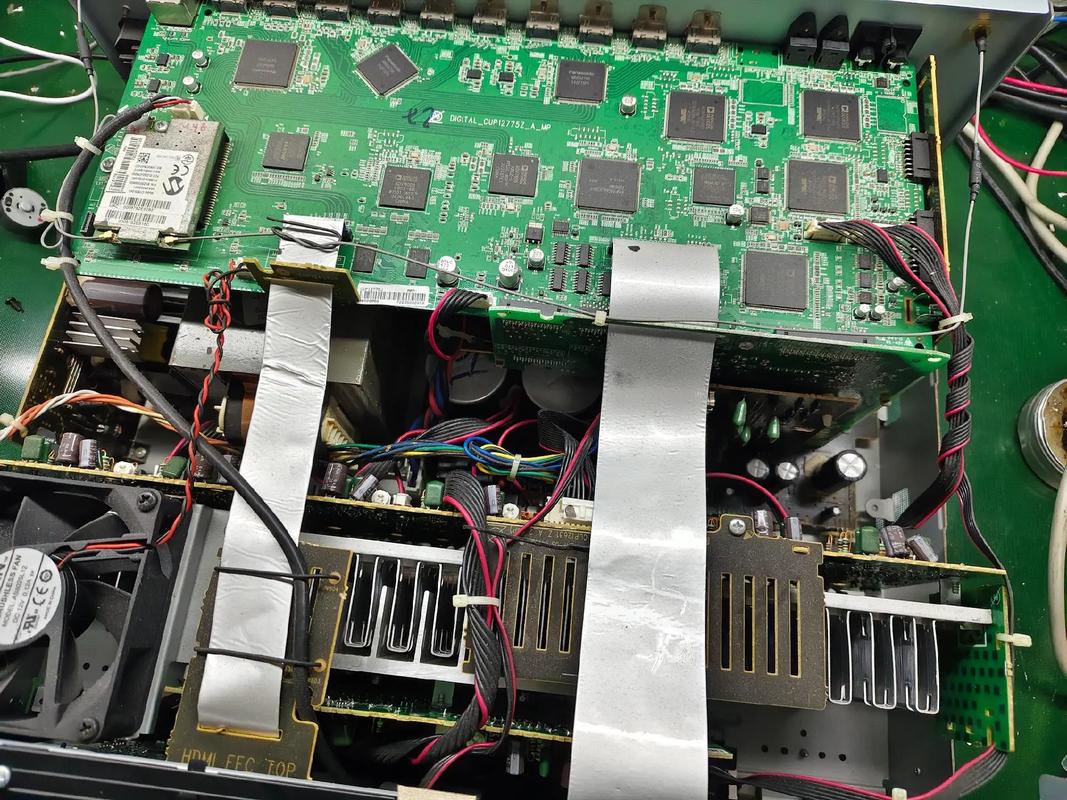

（图片来源网络，侵删）
- 找到 TDA2003 的 第5脚 (Vcc)，这是它的电源输入引脚。
- 将万用表调至直流电压档（量程建议20V或更高）。
- 给设备通电,测量第5脚对地（GND，通常是散热片或电路板大面积铜箔）的电压。
- 正常值：TDA2003 的典型工作电压是 8V 至 18V，具体取决于你的设备设计，很多12V供电的设备，此处电压应该在11.5V-13V左右。
- 故障判断：
  - 电压为0V：说明电源没有送到这里，需要往前检查，从电源变压器、整流桥、滤波电容一路查过来，看是哪个环节出了问题。
  - 电压严重偏低：例如只有几伏，这可能是电源本身带不动负载，或者存在严重的短路导致电压被拉低。
  - 电压不稳：电压在跳动，说明电源或负载不稳定。
检查电源滤波电容：
- 在 TDA2003 第5脚前端的电源滤波电容（通常是容量较大的电解电容，如1000μF/25V）是关键。
- 测量电容两端电压：如果电容失效（容量减小或内部开路），会导致电压纹波过大，影响放大器工作。
- 替换法：如果怀疑电容有问题，最直接的方法是并联一个同规格的好电容试试，如果声音恢复，则原电容已坏。

第三步：TDA2003 本身及外围电路检查

如果电源电压正常,那么问题就集中在 TDA2003 及其外围电路上。

A. TDA2003 引脚功能及关键点测量

TDA2003 是一个单列直插的10脚IC，了解其引脚功能是维修的关键：

引脚	符号	功能	检测要点
1	Input (同相输入)	信号输入端	检查是否有输入信号，可以用手捏螺丝刀碰触，听喇叭是否有“嗡嗡”声（感应声）。
2	Inverting Input (反相输入)	负反馈端	这是决定放大倍数和稳定性的关键引脚，电压通常接近 Vcc/2。
3	NF (负反馈)	与2脚内部相连，通常接地或接滤波电容。	电压通常接近 Vcc/2。
4	GND (地)	接地	必须确保良好接地。
5	Vcc (电源)	电源输入	已检查，电压必须正常且稳定。
6	Vout (输出)	功率输出端	关键检测点，输出信号从这里产生。
7		空脚	-
8		空脚	-
9		空脚	-
10		空脚	-

B. 关键检测步骤

静态电压测量（非常重要）：
- 在未输入信号的情况下，测量 TDA2003 各引脚对地的直流电压。
- 正常情况：在单电源供电模式下，TDA2003 内部会建立一个静态工作点，第2脚和第6脚（输出脚）的电压应该非常接近，并且大约是电源电压 Vcc 的一半，Vcc=12V，那么第2、6脚电压应在 5V ~ 6.5V 之间。
- 故障判断：
  - 如果第2、6脚电压严重偏离 Vcc/2（例如接近0V或接近Vcc），说明芯片内部或其外围偏置电路有严重问题。
  - 如果第5脚电压正常,但第2、6脚电压异常，基本可以断定是 TDA2003 芯片损坏。
信号寻迹法（“干扰法”）：
- 这是一种非常直观有效的判断方法,需要一个万用表（或一个螺丝刀）。
- 步骤：
  1. 将设备音量开到最大。
  2. 从前级到后级,用手指或螺丝刀金属部分依次触碰电路的信号测试点。
  3. 触碰 TDA2003 的第1脚（Input）：如果喇叭发出明显的“嗡嗡”声或“咯咯”声，说明 TDA2003 本身是好的，问题出在第1脚之前的信号输入电路（如音量电位器、前级放大器、输入耦合电容等）。
  4. 如果触碰第1脚无声，但触碰音量电位器的中心引脚有声：说明问题出在电位器本身（内部碳膜磨损或接触不良）。
  5. 如果触碰第1脚和其前级都无声：再尝试触碰 TDA2003 的第6脚（输出），如果触碰第6脚时有很强的“嗡嗡”声，说明芯片本身有信号输出，但后面的输出电路（如输出耦合电容、喇叭）有问题，如果触碰第6脚也无声，结合第2步静态电压测量异常，基本可以确定是 TDA2003 损坏。

第四步：常见故障元件及排查

根据经验,除了芯片本身，以下元件也容易导致无声：

输入耦合电容 (C1)：
- 位置：位于信号输入端（音量电位器）和 TDA2003 第1脚之间。
- 故障现象：开路或失效会导致信号无法进入放大器。
- 排查：用万用表电阻档测量其是否短路或严重漏电，也可以并联一个好电容试试。
输出耦合电容 (C_out)：
- 位置：位于 TDA2003 第6脚和喇叭输出端之间。
- 故障现象：开路会导致直流电压直接加到喇叭上，可能烧毁喇叭或导致无声（有些设计会因此保护），短路或失效会导致声音异常。
- 排查：测量其是否短路，注意，这个电容容量较大，测量时可能需要先放电。
负反馈电阻/电容：
- 位置：通常在第2脚和第6脚之间。
- 故障现象：负反馈网络决定了放大器的增益和频率响应，如果开路，会导致信号失真、自激振荡甚至无声。
- 排查：检查这些电阻是否烧断，电容是否短路。
自举电容 (Bootstrap Capacitor, C_bst)：
- 位置：通常在第1脚和第6脚之间（或通过一个电阻连接）。
- 故障现象：开路会导致放大器在小信号时输出功率不足，声音小，严重时可能导致失真或无声。
- 排查：检查是否失效或开路。

第五步：总结与最终判断

综合以上步骤,可以形成一个清晰的维修逻辑图：

设备无声
    ↓
目视检查 → 发现明显烧毁？ → 是 → 更换损坏元件
    ↓
测量 TDA2003 第5脚电压 → 正常？ → 否 → 检查电源电路
    ↓
                    → 是 → 测量第2、6脚静态电压
                                      ↓
                                      是否 ≈ Vcc/2？ → 否 → TDA2003 或其外围偏置电路损坏
                                      ↓
                                      → 是 → 用“干扰法”触碰第1脚
                                                      ↓
                                                      有声？ → 是 → 检查输入电路（电位器、输入电容）
                                                      ↓
                                                      → 否 → 检查输出电路（输出电容、喇叭）
                                                      ↓
                                                      如果都正常 → **极大概率是 TDA2003 损坏**

最终结论：

电源问题：最常见，检查保险丝、整流、滤波。
TDA2003 损坏：第二常见，当电源正常、静态工作点电压异常（第2、6脚不等于Vcc/2）且信号寻迹法在输入端无反应时，基本可以确定。
外围小元件损坏：如输入/输出耦合电容开路、音量电位器接触不良等，也比较常见。

维修时,耐心和细心是关键，先易后难，先电源后后级，一步步缩小故障范围，就能高效地解决问题。
