康佳46寸LED电视电源故障如何维修？

重要安全声明

在进行任何维修操作之前，请务必将电视完全断电，并拔掉电源线，电视内部，即使电源已断开，大电容（滤波电容）中仍可能储存有高压电，触碰可能导致严重电击，如果您没有电子维修基础和工具，强烈建议您联系专业维修人员，本指南仅供参考,操作风险自行承担。

第一部分：故障现象与初步判断

电源板故障通常会导致以下几种典型现象：

1. 完全无反应：按下遥控器或机身电源键，指示灯不亮，电视屏幕全黑，像没通电一样。
   • 可能原因：电源板初级（高压侧）完全损坏，或电源板与主板的连接线、开关机控制电路有问题。
2. 指示灯亮，但无法开机：按下电源键后，电源指示灯亮（可能是红色或蓝色），但屏幕不亮，也没有背光。
   • 可能原因：电源板的PFC（功率因数校正）电路或次级（低压侧）整流滤波电路部分损坏,导致主板或背光板得不到正常供电。
3. 指示灯闪烁，无法开机：按下电源键后，指示灯闪烁几下，然后熄灭或保持常亮，但电视无法启动。
   • 可能原因：电源板负载（主板、背光板）存在短路,导致电源板进入保护状态。
4. 屏幕有图像，但背光不亮：仔细观察屏幕，在黑暗环境下能看到非常暗淡的图像，但没有背光。
   • 可能原因：可能是电源板的24V（或更高电压，如60V/80V，具体看型号）背光供电输出异常，或者是背光板本身故障,但电源板不提供背光供电也是一个常见原因。

第二部分：维修准备工作

所需工具

• 万用表：必备，用于测量电压、电阻和通断。
• 绝缘工具：防静电手环、绝缘螺丝刀。
• 电烙铁和焊锡：用于更换元器件。
• 吸锡器或吸锡线：用于拆卸元器件。
• 替换元器件：根据常见故障点，准备一些备件（见下文）。
• 隔离变压器（可选但强烈推荐）：用于将电视与市电隔离，防止维修时因“热地”带电而触电或损坏仪器。

拆卸电源板

1. 断电并放电：拔掉电源线，等待至少10-15分钟,让电源板上的大电容充分放电。
2. 打开后盖：将电视面朝下，铺上软布，取下后盖螺丝,取下后盖。
3. 定位电源板：电源板通常位于电视的左侧或右侧，通过螺丝固定,并有多根排线连接到主板和背光板。
4. 断开连接：小心地拔掉所有连接到电源板的排线（注意记录每根线的位置，或拍照留念）。
5. 取下电源板：拧下固定螺丝,将电源板从电视中取出。

第三部分：电源板维修核心步骤

电源板维修遵循“先静态，后动态；先初级，后次级”的原则。

第一步：目视检查

仔细检查电源板正反面,寻找明显的故障痕迹：

• 烧黑的元器件：电容、电阻、IC表面发黑或开裂。
• 炸裂的电容：电容顶部鼓包、漏液或炸开,这是最常见的故障点之一。
• 虚焊的焊点：检查功率较大的元件（如变压器、PFC开关管、大电解电容）的焊点是否有裂纹或光泽不均。
• 保险丝：检查玻璃管保险丝是否熔断，如果保险丝熔断，切勿直接更换新的就通电，必须找到导致保险丝熔断的根本原因（通常存在短路）。

第二步：静态测量（不通电）

1. 测量保险丝：


   （图片来源网络，侵删）
   • 如果保险丝熔断,说明初级电路存在严重短路。
   • 使用万用表电阻档（二极管档）测量保险丝两端是否通，如果不通,已熔断。
   • 关键步骤：测量电源插头两端的电阻，如果阻值很小（接近0欧），说明初级电路存在短路，重点检查以下元件：
     • 整流桥：是否击穿短路。
     • PFC开关管（MOSFET）：最容易击穿的元件之一，测量D极（漏极）和S极（源极）是否短路。
     • 输入滤波电容：是否击穿。
     • ICVCC供电电路：相关的小电容是否短路。

2. 测量次级输出端：

   检查5V、12V、24V等输出端对地（负极）是否短路，如果短路，说明次级整流二极管、滤波电容或负载（主板、背光板）有问题，此时可以暂时断开次级负载，再测量,以区分是电源板自身问题还是负载问题。

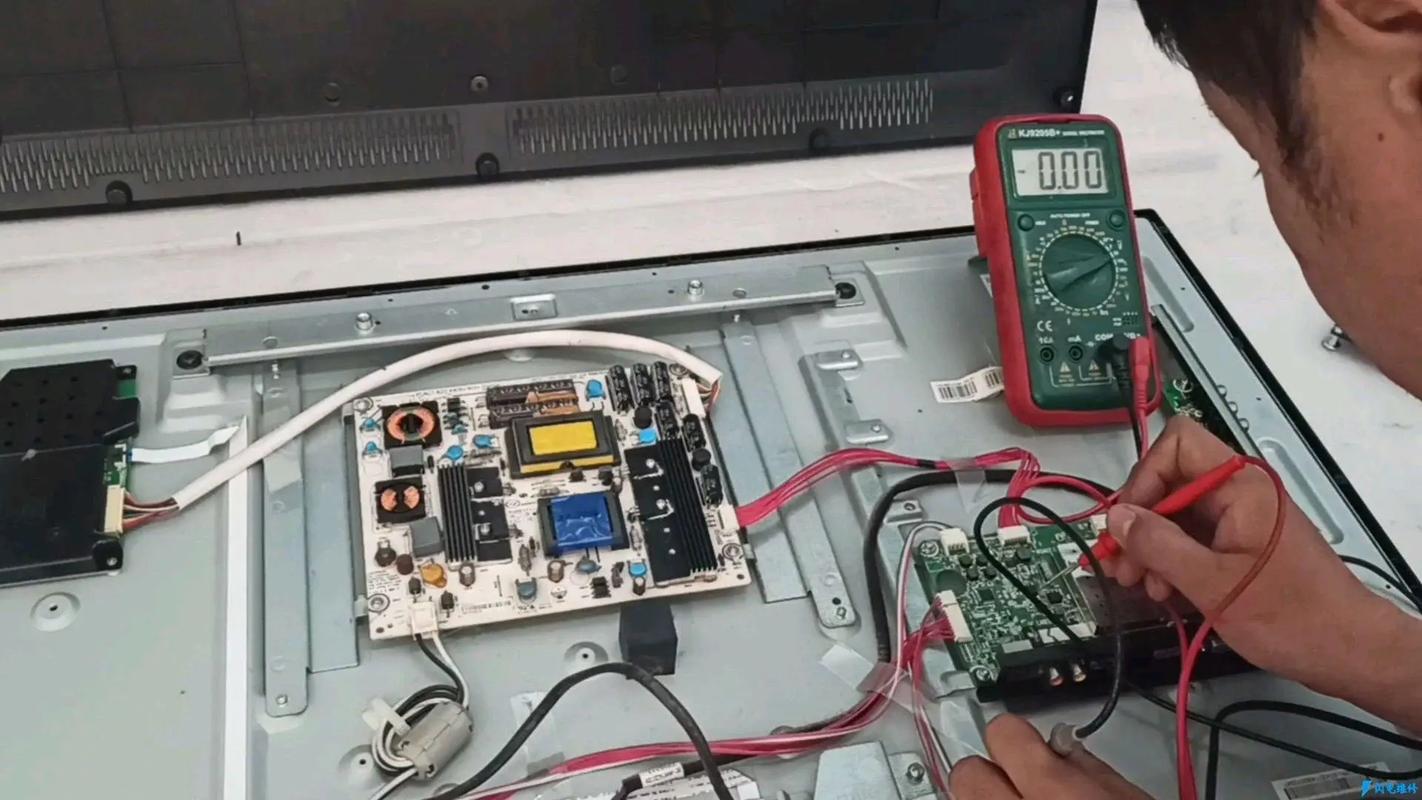

第三步：通电测量（高风险操作，务必谨慎！）

⚠️ 警告： 通电测量时，手不要触碰电路板任何部分，最好使用隔离变压器,初级电路带有高压！

1. 连接假负载：为了安全，可以先不连接电视主板和背光板，而是给电源板的输出端接上假负载，以判断电源板本身能否正常工作，在5V输出端接一个汽车灯泡（如21W/12V，但需注意电压匹配）或大功率水泥电阻。
2. 测量关键电压点：
   • PFC输出电压：正常工作时，PFC电路会将电压提升到约380V-400V DC,这是测量PFC电路是否工作正常的关键点。
   • 副电源输出电压：
     • +5V_STB (待机电压)：即使在待机状态下，这个电压也应该正常（通常为5V），如果这个电压没有,主板就无法发出开机指令。
     • +12V / +24V：开机后，这个电压应该正常输出,为主板和背光板供电。
   • VCC供电电压：测量PFC芯片和PWM主控芯片的供电脚是否有正常的启动电压和工作电压（通常在12V-20V之间）。

第四部分：康佳46寸电源板常见故障点及维修

根据大量维修案例，康佳46寸LED电视的电源板（常用型号如：168P-P61SSG-00, 168P-P61SSG-02等）有几个非常典型的故障点：

故障点1：PFC电路大电容鼓包/失效

• 现象：导致PFC电压异常，屏幕闪一下或无法开机,图像亮度不稳定。
• 维修：直接更换，通常是两个并联的450V 100μF或120μF的电解电容，即使外观没有鼓包，如果性能下降也必须更换，建议成对更换，并选择质量好的品牌（如红宝石、尼吉康、三洋等）。

故障点2：PFC开关管（MOSFET）击穿

• 现象：保险丝熔断,PFC输出电压为0或异常偏低。
• 维修：
  1. 更换击穿的PFC开关管（型号通常为STP10NK60Z或类似参数的N沟道MOSFET）。
  2. 必须检查其驱动电路：检查PFC芯片（如NCP1653、L6562等）的输出驱动脚是否有正常的脉冲信号。
  3. 检查与MOSFET相连的电阻和二极管是否损坏。
  4. 更换后，不要立即连接主板，先测量PFC输出电压是否恢复正常（约380V）。

故障点3：副电源PWM芯片或其外围电路故障

• 现象：待机电压（5V_STB）无输出,或无法启动主电源。
• 维修：
  1. 副电源芯片常用TEA1733LTR或OB2268等。
  2. 检查芯片的VCC供电脚是否有电压。
  3. 检查芯片的反馈电路（如光耦PC817）是否工作正常，测量光耦的1、2脚（接收端）和3、4脚（发射端）是否导通。
  4. 检查副电源的开关管（MOSFET）是否击穿。
  5. 检查次级整流二极管（如SB560）和滤波电容是否损坏。

故障点4：电源板与主板的连接线问题

• 现象：指示灯亮但无法开机,或开机后黑屏。
• 维修：
  1. 检查连接排线是否插紧,是否有氧化或接触不良。
  2. 检查排线本身是否有折断。
  3. 检查主板上的连接座是否有损坏。

第五部分：维修后的测试与组装

1. 单独测试电源板：将修复好的电源板单独通电（最好连接假负载）,测量所有输出电压是否正常且稳定。
2. 连接电视测试：确认电压正常后，将电源板重新装回电视,连接好所有排线。
3. 通电开机：接通电源，按下开机键，观察电视是否能正常启动,图像和声音是否正常。
4. 组装：确认一切正常后，装回后盖,拧好螺丝。

总结与建议

• 从简到繁：维修时先从最简单的目视检查和保险丝测量开始。
• 先易后难：更换电容这类元件相对简单，可以先尝试，如果涉及到芯片级维修,难度和风险会大大增加。
• 备件：对于常见故障点，如PFC电容和MOSFET，可以提前准备一些备件,能大大提高维修效率。
• 安全第一：任何时候都要把安全放在首位，如果对某个步骤没有把握，宁可放弃，也不要强行操作,以免造成更大的损失。

希望这份详细的指南能对您有所帮助！祝您维修顺利！
