长虹3DTV50738b丫板常见故障有哪些？

“丫板”是行业内对特定主板形状的俗称，它的正式名称是主板或信号板，这块板子是电视的核心，负责处理视频信号、驱动屏幕等工作,绝大多数故障都与此板相关。

长虹3DTV50738B是一款2011年左右的3D等离子电视，其丫板型号通常为RSAG7.820.0192 或 RSAG7.820.0206（两者基本通用，固件版本可能不同）,了解这个具体型号对于查找维修资料和更换配件非常有帮助。

以下是这款电视丫板最常见的几大类故障,以及相应的排查思路和解决方案：

不开机，指示灯不亮或红色指示灯闪烁

这是最常见也最基础的故障,通常由电源问题引起。

现象描述：

• 按下遥控器或电视机上的电源键，电视毫无反应,电源指示灯不亮。
• 或者，电源指示灯亮起（通常为红色），但无法开机，指示灯有规律地闪烁（例如闪烁3次、5次或7次）。

可能原因及排查思路：

1. 外部电源问题（最简单，先排查）：

   • 检查电源线： 确保电源线牢固地插在电视和墙上的插座里。
   • 检查插座： 用手机或其他小电器确认墙上的插座是否有电。
   • 检查电源开关： 检查电视背后或侧面是否有物理电源开关,确保已打开。

2. 内部电源板故障（丫板不直接负责，但需排查）：

   • 电视内部有独立的电源板，负责将市电转换为电视各部分所需的各种电压，丫板工作需要电源板为其提供稳定的+5V或+12V电压。
   • 故障表现： 电源板自身损坏，无法输出电压，导致丫板无法工作,整机无反应。
   • 排查方法： 需要打开后盖，测量电源板输出的各组电压是否正常,这需要一定的电子维修基础。

3. 丫板自身故障（核心问题）：


   （图片来源网络，侵删）
   • 丫板上的电源管理芯片或供电电路损坏： 丫板上的CPU需要+5V待机电压来启动，如果丫板上的这部分电路损坏，即使电源板供电正常,丫板也无法工作。
   • 丫板上的主芯片（CPU）或程序存储器（Flash）损坏： 这是“不开机”的终极原因，芯片损坏或程序丢失,导致丫板无法执行开机指令。
   • 指示灯闪烁的密码： 很多电视的电源指示灯闪烁次数对应着特定的故障代码，对于长虹丫板，红灯闪烁3次通常意味着+5V电压异常，而闪烁7次则常常指向丫板上的主芯片或程序问题,这是一个非常重要的判断依据。

解决方案：

• 用户层面： 检查外部电源线、插座。
• 维修层面：
  • 如果怀疑电源板,可以维修或更换电源板。
  • 如果怀疑丫板，最直接的解决方案是更换丫板，由于主芯片和程序固件集成度高，维修难度极大，成本也高,直接更换是最高效的方法。
  • 更换丫板后，如果电视能开机但无法显示，通常需要重新写入固件（刷机）,因为新丫板的程序可能与原电视不匹配。

能开机，但屏幕不亮或显示异常

这类故障说明丫板已经供电并开始工作,但在驱动屏幕或处理信号上出了问题。

现象描述：

• 电视能听到开机声音（如“嘀”的一声），电源指示灯变为绿色或蓝色,但屏幕全黑。
• 屏幕上出现图像，但伴有花屏、马赛克、竖条、横线等干扰。
• 屏幕上显示图像，但色彩异常、偏色、亮度不均。
• 屏幕上出现“无信号”或“黑屏”,但机顶盒或播放设备是正常工作的。

可能原因及排查思路：

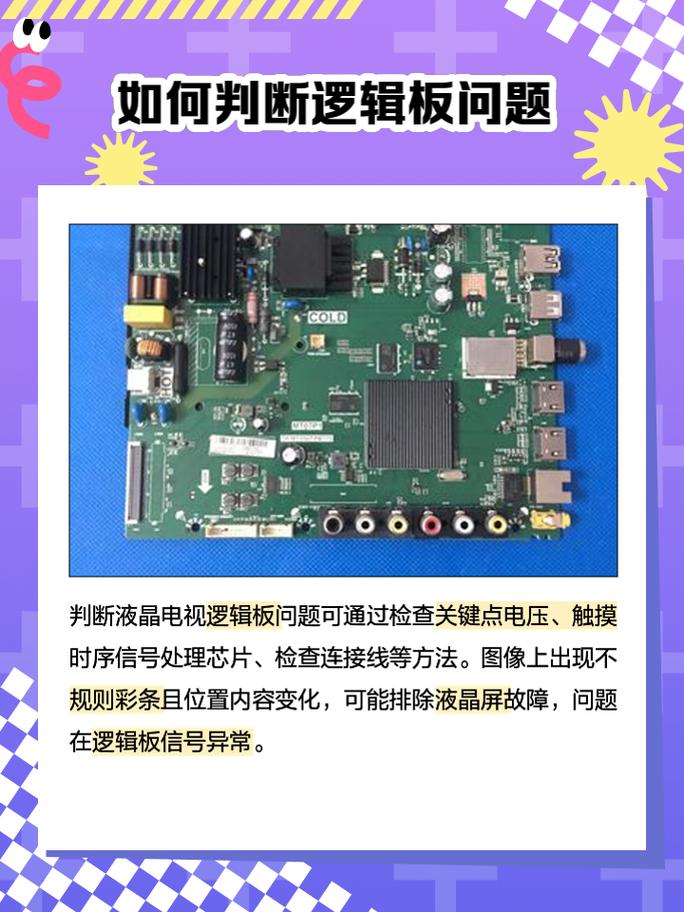

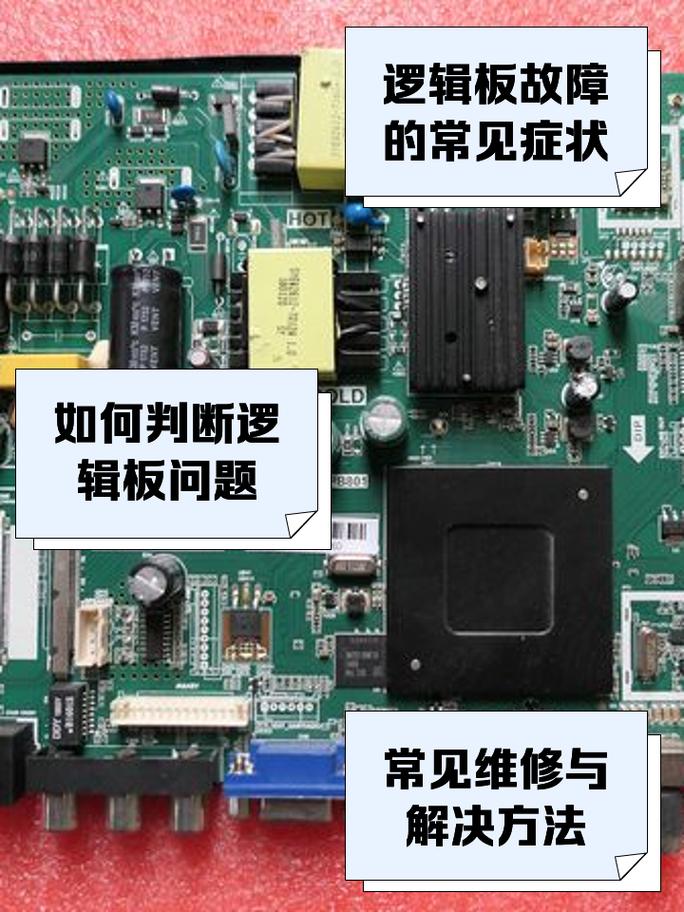

1. 屏幕驱动板故障（逻辑板）：

   • 电视的显示部分由“屏幕驱动板”（也叫逻辑板或T板）负责，它接收丫板处理好的LVDS或TMDS信号，并驱动等离子屏显示图像。丫板和逻辑板通过排线连接。
   • 故障表现： 屏幕全黑但有声音，或者花屏、竖条，这通常是逻辑板的问题，因为丫板已经把信号传过去了，是逻辑板“翻译”和“驱动”屏幕的能力出了问题。
   • 排查方法： 可以尝试更换逻辑板来确认,这是区分丫板和逻辑板故障最有效的方法。

2. 丫板与屏幕排线接触不良或损坏：

   • 连接丫板和逻辑板的排线如果松动、氧化或断裂,会导致信号传输中断或错误。
   • 故障表现： 屏幕全黑、花屏、图像时有时无。
   • 排查方法： 打开电视后盖，重新拔插并固定这块排线,检查排线是否有明显的物理损伤或烧灼痕迹。

3. 丫板上的视频处理芯片或信号输入接口损坏：

   • 如果所有外部设备（HDMI、AV、VGA）都显示“无信号”，但电视能开机,很可能是丫板上的信号处理部分或输入接口坏了。
   • 故障表现： 所有信号源均无图像,屏幕为蓝屏或黑屏。
   • 排查方法： 尝试不同的信号源和不同的接口线，如果所有接口都无效,则大概率是丫板上的相关电路损坏。

4. 丫板主程序或软件故障：

   • 程序错乱或丢失也可能导致无法正常输出信号。
   • 排查方法： 尝试强制升级固件或恢复出厂设置（如果电视还能进入菜单），如果无效,则需要重新刷机或更换丫板。

解决方案：

• 用户层面： 检查所有外部信号线是否插紧,尝试更换HDMI线或切换信号源。
• 维修层面：
  • 怀疑逻辑板：更换逻辑板。
  • 怀疑排线：重新插拔或更换排线。
  • 怀疑丫板：如果排线和逻辑板都正常，那么问题很可能出在丫板上,需要更换丫板并重新刷机。

功能异常，但图像显示正常

这类故障表明丫板的核心工作（图像处理）是正常的,但部分控制功能模块出了问题。

现象描述：

• 遥失灵，按键失灵,但电视能正常显示。
• 无声音,或有杂音。
• 菜单无法呼出或操作。
• 3D功能失效。

可能原因及排查思路：

1. 红外接收头故障：

   • 遥控器失灵，但电视机上的物理按键正常，通常是红外接收头坏了,它负责接收遥控器的红外信号。
   • 排查方法： 用手机的摄像头对准遥控器发射头，按下按键，如果能看到闪光，说明遥控器是好的,问题在电视的红外接收头。

2. 丫板上的音频处理电路或功放芯片损坏：

   • 图像正常但没声音，是音频路径的问题，可能是丫板上的音频解码芯片、功放IC或其周边元件损坏。
   • 排查方法： 需要使用示波器等仪器测量音频输出端是否有信号。

3. 丫板上的按键矩阵电路或CPU I/O口损坏：

   物理按键失灵，可能是按键本身损坏,也可能是丫板上负责检测按键的电路出了问题。

4. 软件或固件问题：

   3D功能失效、菜单错乱等，有时是软件Bug导致的,可以尝试升级固件。

解决方案：

• 用户层面： 更换遥控器电池,检查电视按键是否卡住。
• 维修层面：
  • 红外接收头损坏：更换红外接收头。
  • 音频问题：维修或更换丫板上相关的音频处理芯片。
  • 按键问题：修复按键或丫板上的相关电路。
  • 软件问题：升级固件。

总结与维修建议
