TCL 55寸液晶电视重影故障维修大全
“重影”在电视维修中通常指图像出现多个、错位的重复影像，严重影响观看体验，这并非单一原因造成，可能涉及信号源、内部信号处理板、屏幕本身等多个环节。
（图片来源网络，侵删）
第一部分：用户自查与初步判断（无需专业工具）
在联系维修人员之前，请务必完成以下步骤，这可以解决约30%的“重影”问题,并为专业维修提供关键信息。
检查信号源与线缆（最常见的原因）
这是最优先、最简单的排查步骤，重影很多时候是信号传输问题,而非电视本身故障。
-
更换信号源：
- 操作： 如果您正在使用机顶盒（如电信、联通、广电的IPTV或盒子），请将电视的信号源切换到“电视/TV”模式，用电视内置的 tuner（高频头）接收本地无线电视信号。
- 判断： 如果无线电视信号正常，没有重影，那么问题极大概率出在机顶盒或连接机顶盒的线缆上,请继续下一步。
-
更换信号线缆：
（图片来源网络，侵删）- 操作： 拔下连接机顶盒/电视天线和电视的HDMI线或同轴电缆，换一根质量好的、确认在其他设备上工作正常的线缆重新连接,并确保插头插紧。
- 判断： 更换线缆后重影消失，说明是原线缆老化、损坏或质量差导致信号衰减,产生重影。
-
更换HDMI接口：
- 操作： 如果您的机顶盒或游戏主机有多个HDMI输出口，或者电视有多个HDMI输入口，请尝试更换组合，把机顶盒从HDMI 1口换到HDMI 2口。
- 判断： 换到某个特定接口后重影消失,说明是该HDMI接口内部接触不良或损坏。
检查电视内部设置
-
关闭“运动补偿”功能：
- 操作： 进入电视的 【设置】 -> 【图像】 -> 【画面设置】 或 【高级设置】，找到名为 【运动补偿】、【MEMC】、【清晰动态】 或类似的功能，并将其关闭。
- 原理： 运动补偿是通过生成中间帧来让动态画面更流畅，但算法处理不当或与片源不兼容时，可能会产生“拖影”或“重影”效果,关闭后观察是否正常。
-
恢复出厂设置：
- 操作： 进入 【设置】 -> 【系统】 -> 【重置】 -> 【恢复出厂设置】。（注意：此操作会清除所有登录账号、Wi-Fi密码、安装的APP等，请提前知晓）。
- 判断： 恢复出厂设置后，重影现象消失，说明是之前某个图像设置项被错误修改或软件文件损坏，如果重影依旧,则基本可以排除软件设置问题。
第二部分：故障原因深度分析
如果自查后问题依旧，那么故障很可能出在电视内部，以下是内部可能的原因,按可能性从高到低排列：
（图片来源网络，侵删）
主板/信号处理板故障（最常见内部原因）
-

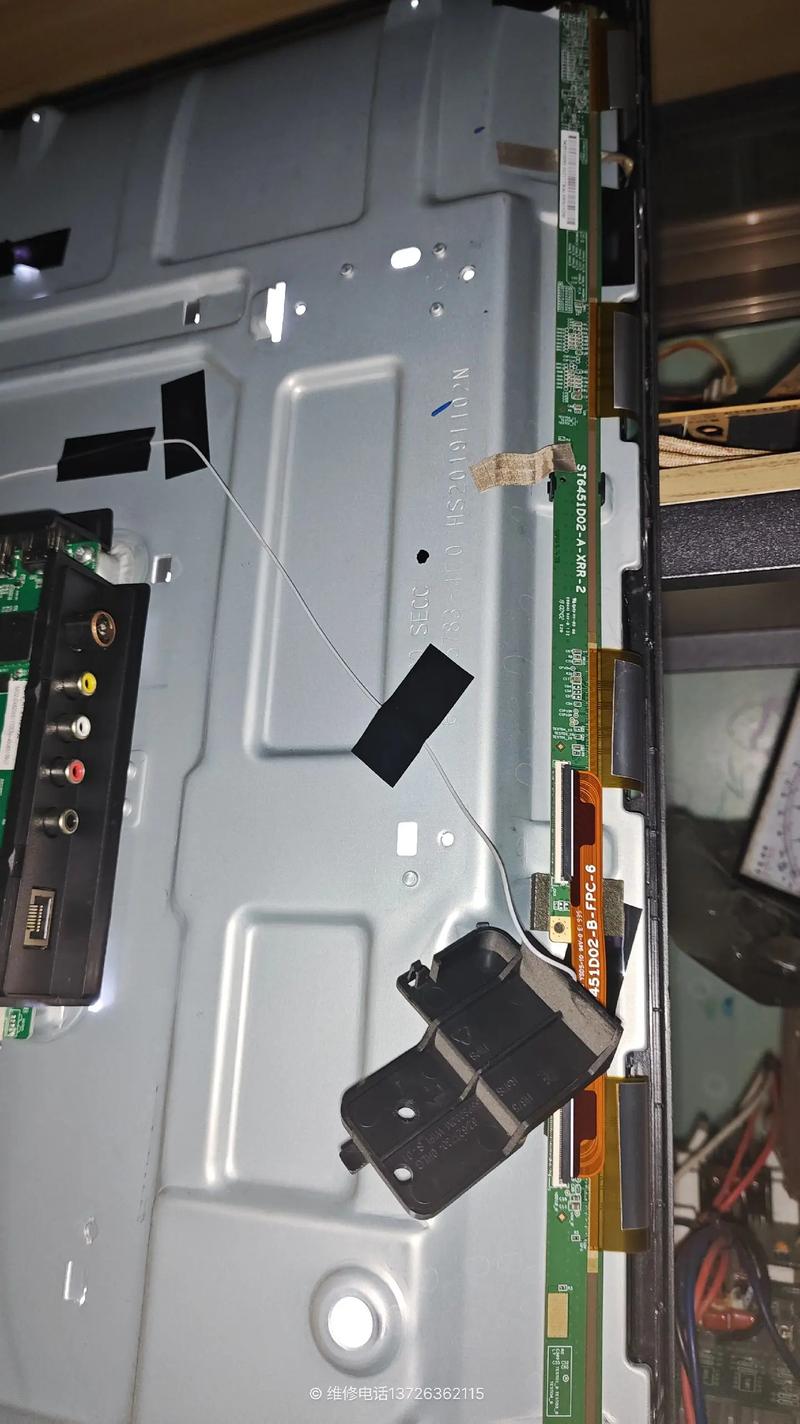

故障点1：T-CON板（时序控制板）
- 作用： T-CON板是液晶屏的“神经中枢”，它接收来自主板的图像数据，并精确地控制屏幕上每一个像素点的开启、关闭和电压,从而构成完整的图像。
- 故障表现： T-CON板故障是产生重影、花屏、竖线、横线等问题的“重灾区”，重影通常是它对信号时序处理错误,导致图像信号在显示上延迟或错位。
- 可能原因： 板载供电芯片、晶振、或信号处理芯片虚焊、损坏；或T-CON板本身质量问题。
-
故障点2：主板
- 作用： 主板是电视的“大脑”，负责接收所有外部信号（HDMI、AV、TV等），进行解码、转换和处理，然后将处理好的LVDS或类似信号发送给T-CON板。
- 故障表现： 主板上的视频处理芯片、或负责输出LVDS信号的排线接口出现问题，也可能导致信号在传输前就已“错乱”,从而在屏幕上形成重影。
- 可能原因： 视频处理芯片虚焊、损坏；LVDS输出接口氧化或接触不良；主板供电不稳。
排线问题
- 作用： 连接主板和T-CON板，以及T-CON板和液晶屏本身,传输图像信号和时钟信号。
- 故障表现： 排线如果没有插紧、氧化、弯折过度或物理损坏，会导致信号传输不稳定、衰减或干扰，从而在屏幕上产生重影、花屏、颜色异常等问题,重影的方向有时与排线的走向有关。
- 可能原因： 插头松动、接口氧化、排线被挤压。
屏幕本身故障（概率较低，但维修成本最高）
- 作用： 液晶屏负责接收T-CON板发来的指令，并控制光线通过,形成图像。
- 故障表现： 屏幕的玻璃基板或驱动电路本身损坏，导致无法正确响应T-CON板的信号，这种重影通常是固定位置的、伴随有色彩异常或大面积的显示缺陷。
- 可能原因： 屏幕受压、受潮、老化或存在制造缺陷。一旦确认是屏幕问题，维修成本极高，通常建议直接更换电视。
第三部分：专业维修步骤与操作指南（警告：有触电风险！）
⚠️ 重要安全警告：
- 断电操作： 在进行任何内部操作前，务必拔掉电视电源线，并等待至少5分钟,让内部高压电容充分放电。
- 防止静电： 维修人员需佩戴防静电手环，或触摸金属物体释放静电,避免静电击穿精密电子元件。
- 非专业人士请勿尝试： 以下操作需要专业的电子维修知识和工具，擅自操作可能导致电视彻底损坏或人身危险,建议寻求专业维修人员帮助。
维修流程：
-

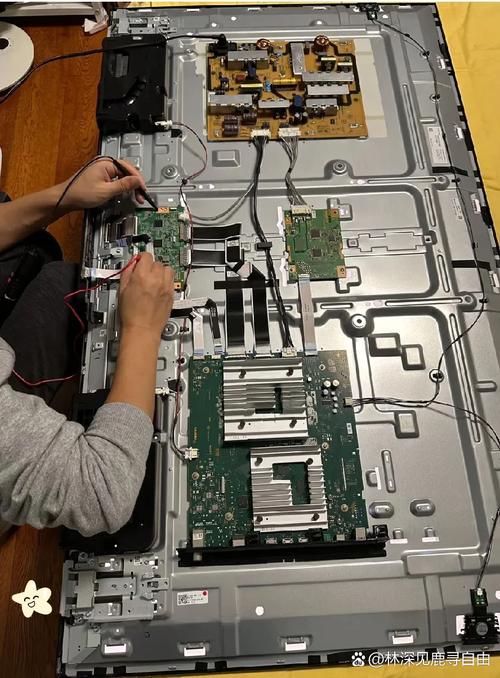

拆机准备：
- 在平整的工作台上铺上防静电垫。
- 准备好合适的螺丝刀（通常是十字和星形/T8/T10）。
- 拆下电视后盖和主板屏蔽罩，小心断开所有连接排线，记住排线的位置和方向（最好拍照留念）。
-
检查与清洁：
- 目视检查： 仔细观察主板、T-CON板，看是否有明显的元件烧毁、鼓包、电容漏液现象。
- 检查排线： 重点检查连接主板-T-CON、T-CON-屏幕的排线，将排线从插座中拔出，用橡皮擦或高纯度酒精棉片轻轻擦拭排线金手指和插座，去除氧化层，然后重新插紧，确保听到“咔哒”一声,完全到位。
-
针对性维修：
-
方案A：针对T-CON板（最常用）
- 操作： 如果怀疑是T-CON板故障，最直接有效的方法是更换一块同型号的T-CON板。
- 如何找型号： 拆下原T-CON板，上面会印有型号，如“T484HV1.2”、“T485MCJ-LF01S”等，务必确保新板子的型号与原板子完全一致。
- 成本： T-CON板相对便宜,是解决此类问题的首选方案。
-
方案B：针对主板
- 操作： 如果怀疑是主板问题，可以尝试对主板上的视频处理芯片和LVDS输出接口进行补焊，使用热风枪和焊锡，对芯片引脚进行重新加焊,解决因虚焊导致的接触不良。
- 风险： 补焊技术要求高，操作不当会直接烧毁主板，如果技术不熟练，建议直接更换主板。
- 成本： 主板价格较贵,是第二大维修成本。
-
方案C：针对屏幕（最后手段）
- 操作： 如果以上所有方案都无效，且能通过排除法（如更换好的T-CON板和主板到这台电视上，问题
-
