夏普LCD70UF30A黑屏常见故障原因有哪些？

第一步：基础检查（排除非故障性原因）

在考虑硬件故障之前，请务必先检查以下几点，因为很多“黑屏”问题都源于这些简单的原因。

1. 电源指示灯状态：

   • 完全不亮： 这是最直接的问题，检查电源线是否牢固插在电视和墙上插座，墙上插座是否有电（可以插个手机充电器试试）,可能是电源适配器或主板供电部分故障。
   • 红色/橙色指示灯常亮： 这是待机状态，电视处于低功耗模式，尝试按遥控器或电视本机上的 “电源” 键，看是否能正常开机，如果按了没反应，可能是遥控器没电、红外接收头故障或主板上的电源按键电路有问题。
   • 蓝色/白色指示灯亮一下后熄灭： 这通常表示电视尝试开机，但由于某种原因（如保护电路启动、核心部件故障）失败了，然后自动关机进入待机,这是进一步排查的重点。

2. 检查信号源和输入：

   • 信号源错误： 确保你选择了正确的输入源（HDMI 1, HDMI 2, AV等），你的设备接在HDMI 1口，但电视却设置在HDMI 2口，就会黑屏，使用遥控器的 “输入” 或 “信号源” 按键,逐一切换试试。
   • 信号线问题： 检查HDMI线、AV线等连接线是否插紧，有无损坏，可以尝试换一根好的HDMI线，或者换一个HDMI接口试试，如果信号源设备（如机顶盒、游戏机）本身有问题,也可能导致电视黑屏。

3. 遥控器和本机按键：

   • 遥控器没电： 换一对新电池试试。
   • 本机按键： 有些电视的遥控器可能失灵，尝试直接按电视侧面或下方的物理电源键,看是否能开机。

第二步：进入工程菜单（核心排查步骤）

如果基础检查后问题依旧，那么就需要进入电视的“工程菜单”来获取更精确的故障信息，这是判断屏幕、主板、主板和屏幕之间通信是否正常的关键。

进入工程菜单的方法（适用于夏普UF30A系列）：

1. 将电视通电（红色指示灯亮）。
2. 同时按住电视本机上的“音量-”键和“频道-”键（部分型号可能是“音量+”和“频道+”，请尝试）。
3. 按住不放的同时，再按一下遥控器上的“电源”键,电视会尝试开机。
4. 如果成功进入，屏幕上会显示一个蓝色的背景，上面有各种参数，最关键的是屏幕最下方会显示一行英文状态信息。

工程菜单中的关键信息解读：

• 如果显示 Backlight ON (背光开启) / LED OK：

  • 含义： 这说明电视的主板（逻辑板）工作正常，已经成功发出了“点亮屏幕”的指令，并且背光板（LED灯条）也正常工作了。
  • 99%是屏幕本身（液晶面板）的问题。 你需要凑近仔细看屏幕，在黑暗环境下，用手电筒照射屏幕，看是否能看到非常暗淡的图像，如果能看到，那绝对是屏幕损坏，通常称为“液晶面板不工作”或“T-CON板故障”，维修成本极高,通常建议更换电视。

• 如果显示 Backlight OFF (背光关闭) / LED Error 或类似错误代码：


  （图片来源网络，侵删）
  • 含义： 这说明主板工作正常,但背光板没有收到信号或背光板本身有故障。
  • 问题可能出在：
    1. 主板到背光板的排线（LVDS排线）松动或损坏。
    2. 背光驱动板（LED Driver Board，也叫LED条板）故障。 这是70寸大屏电视的高发故障点。
    3. 主板本身输出背光信号的电路故障。

第三步：常见硬件故障分析

根据工程菜单的提示,我们可以定位到具体的硬件故障。

故障1：背光驱动板故障（最常见）

• 现象： 电视开机时，指示灯会由红色变为蓝色，然后屏幕完全黑屏，但如果你凑近仔细看，会发现屏幕是亮着的，只是因为没有图像信号，所以看起来是全白的（或全灰）屏，或者,屏幕完全无光。
• 原因： 背光驱动板负责点亮屏幕背后的LED灯条，由于长时间工作、电压不稳等原因，上面的电容、驱动IC等元件容易老化或损坏。
• 判断方法：
  1. 听声音： 开机时仔细听，背光板上的高压变压器可能会发出“滋滋”的异响。
  2. 测电压： 如果有维修能力，可以测量背光板上的输出电压是否正常（通常在几十到一百多伏特），没有电压或电压不稳定,就是板子坏了。

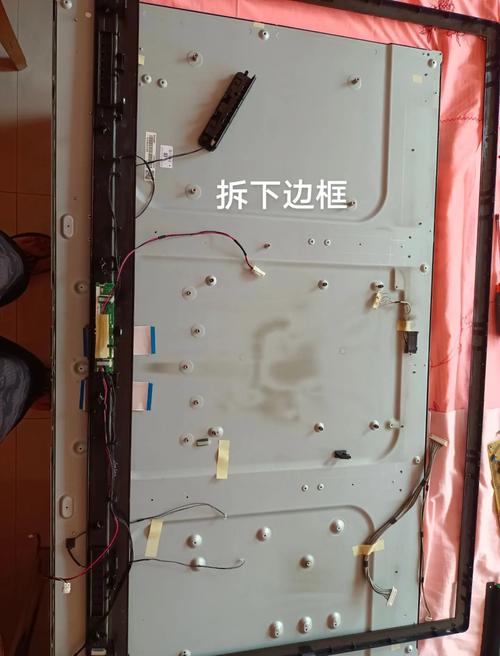

  3. 看外观： 拆开背光板（有一定风险，需断电），观察上面的电容是否有鼓包、漏液现象。
• 解决方案： 更换一块同型号的背光驱动板，成本相对较低,是维修中最常见的方案。

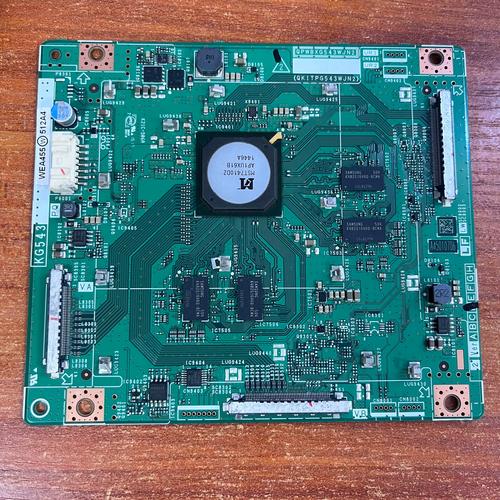

故障2：主板故障

• 现象：
  • 开机三无（无光、无图、无声音）,指示灯不亮或亮一下灭。
  • 工程菜单显示 Backlight OFF,但测量背光板输入电压为0。
  • 电视能开机，但无图像、无声音，或者屏幕上出现条纹、花屏。
• 原因： 主板是电视的“大脑”，负责处理信号、控制电源、驱动屏幕等，电源模块损坏、芯片虚焊、程序错乱等都可能导致故障。
• 判断方法：
  • 对于电源问题，测量主板上的主要供电输出（如5V, 12V, 24V）是否正常。
  • 对于信号处理问题，观察是否有开机Logo,或者是否进入工程菜单能正常操作。
• 解决方案： 尝试恢复出厂设置（在设置菜单里找），如果无效，可能需要维修主板，如更换电源模块、重焊芯片等,维修难度和成本中等。

故障3：屏幕（液晶面板）或T-CON板故障

• 现象：
  • 工程菜单明确显示 Backlight ON，但屏幕漆黑,用手电筒照射也无任何图像。
  • 屏幕上出现竖线、横线、色块、图像闪烁等。
• 原因：
  • T-CON板（时序控制板）： 它是连接主板和液晶面板的桥梁，负责控制每个像素点的显示时序，T-CON板故障会导致图像异常,但有时也会导致完全黑屏。
  • 液晶面板本身： 这是最严重的故障,通常是面板内部的驱动电路或液晶层损坏。
• 判断方法：
  • 如果T-CON板损坏，通常会有特定的故障现象，如上述的线条、色块。
  • 如果背光亮但完全无图像，基本可以断定是屏幕或T-CON板问题。
• 解决方案：
  • T-CON板： 可以尝试更换,成本较低。
  • 液晶面板： 维修成本极高，几乎等于或超过一台新电视的二手价格。 通常不建议维修,直接更换电视是更经济的选择。
