strw6753电源故障通病原因是什么？

STR-W6753 是由日本 Onsemi（安森美）生产的一款非常经典的 离线式开关电源初级端控制器，它因其外围电路简单、成本低廉而被广泛应用于各种小家电、适配器、充电器等设备中，正因为其广泛应用，相关的故障模式和维修经验也相对成熟。

STR-W6753 的核心工作原理简介

在分析故障前,先简单理解它的工作方式，有助于判断故障点：

1. 振荡与驱动：芯片内部集成了振荡器，产生驱动信号，通过内部MOSFET（或外部MOSFET）的漏极引脚驱动开关管工作。
2. 过流保护：通过检测电流采样电阻（通常在源极或地线上）上的电压来判断负载是否过重，当电压超过阈值时，芯片会降低占空比或锁死输出，实现保护。
3. 过压/欠压锁定：通过VCC引脚的电压来监测芯片工作电压，电压过高或过低，芯片都会停止工作，保护自身。
4. 周期性限流模式：它工作在非连续导通模式，每个开关周期都会重新开始，电流逐个周期上升，达到峰值后关断。

了解了这些,我们就可以针对性地分析其常见故障了。

STR-W6753 电源故障通病分析

故障现象通常表现为：完全无输出（电压为0V）、输出电压偏低、输出电压不稳定、屡烧保险管等，以下是导致这些现象的几个最常见原因：

VCC供电电路异常（最常见）

这是导致STR-W6753不工作的首要原因，芯片需要一个稳定的工作电压（通常在10-18V）来启动和维持工作。

• 启动电阻变值或开路：

  • 位置：通常在高压输入端（如300V直流）和VCC引脚之间会串联一个大阻值电阻（如100kΩ ~ 1MΩ, 1/2W或1W）。
  • 故障现象：保险管完好，但VCC电压为0V，芯片无任何反应。
  • 原因：该电阻工作在高电压、小电流下，长期工作容易因功率老化而阻值变大或直接烧断开路，这是“通病”中的“通病”。
  • 维修：直接更换同规格或更高功率的电阻。

• VCC滤波电容失效：

  • 位置：VCC引脚对地通常会接一个电解电容（如10μF/50V）。
  • 故障现象：
    • 电容失容：VCC电压不稳定，纹波大，导致芯片工作在临界状态，输出电压抖动或不稳定。
    • 电容漏电或短路：VCC电压很低，导致芯片无法启动，启动电阻可能会因此过流而烧毁。
  • 维修：更换同规格或耐压更高的电解电容。

• 稳压二极管或反馈电路异常：

  • 位置：为了在启动后由变压器辅助绕组为VCC供电，并稳定VCC电压，通常会使用一个稳压二极管（如18V）或一个简单的线性稳压电路（如用三极管和稳压管搭建）。
  • 故障现象：启动后VCC电压过高或过低，导致芯片保护或损坏。
  • 维修：检查并更换损坏的稳压管、三极管或相关电阻。

电流采样电路异常（导致过流保护或无输出）

STR-W6753通过检测源极电阻上的电压来控制电流。

• 电流采样电阻变值或开路：
  • 位置：位于开关管的源极 和地之间，是一个阻值很小的电阻（通常为0.22Ω ~ 1Ω，功率为1W~2W）。
  • 故障现象：
    • 电阻开路：芯片检测不到任何电流，会认为负载严重短路，可能完全无输出，或处于保护状态，此时测源极电压为0V。
    • 电阻阻值变大：芯片在很小的负载下就认为电流过大，导致输出电压严重偏低，带载能力差。
  • 维修：必须使用功率足够、精度高的电阻更换，这是另一个高发故障点。

尖峰吸收电路异常（导致开关管MOSFET或芯片自身损坏）

开关管在关断瞬间,会在其漏极产生一个很高的尖峰电压（由变压器漏感引起），这个尖峰电压如果过高，会击穿开关管MOSFET或损坏STR-W6753芯片。

• RC吸收电路：

  • 位置：由一个电阻和一个串联的电容组成，并联在开关管的漏极 和源极 之间。
  • 故障现象：屡烧STR-W6753芯片或外接的MOSFET，测量VCC电压可能正常，但一上电就炸管。
  • 原因：RC吸收电路中的电容失效（失容）或电阻开路，导致尖峰电压无法被吸收，能量直接冲击开关管和芯片。
  • 维修：更换吸收电容和电阻，电容通常为瓷片电容，耐压要足够（如1kV以上）。

• RCD钳位电路：

  • 位置：在一些更讲究的设计中，会使用RCD电路来吸收尖峰能量，它由一个二极管、一个电容和一个电阻组成，接在变压器的初级绕组上。
  • 故障现象：同样是屡烧开关管或芯片。
  • 原因：钳位二极管（通常是高压快恢复二极管）击穿短路，或电容失效。
  • 维修：更换损坏的二极管或电容。

开关管MOSFET损坏

这是STR-W6753电路中最脆弱的器件之一，是最终的“执行者”，也是最容易牺牲的部件。

• 故障现象：
  • 击穿短路：用万用表二极管档测D-S极，阻值很小或为0，通常会导致保险管熔断。
  • 性能下降：放大倍数降低，导通内阻增大，导致开关管发热严重，输出电压低，效率低下。
• 损坏原因：
  • 尖峰电压过高：如第3点所述，吸收电路失效。
  • 过流：负载短路或电流采样电路失效，导致电流过大。
  • VCC电压过高：VCC稳压电路失效，导致芯片内部驱动异常，或VCC本身过高击穿开关管。
  • 自身老化：长期工作在高电压大电流下，性能衰退。
• 维修：更换同型号或参数相近（耐压、电流）的MOSFET，安装时注意散热片和绝缘。

反馈电路异常（导致输出电压不准）

STR-W6753是初级端控制器，其输出电压的稳定依赖于光耦和次级端的误差放大器（如TL431）。

• 故障现象：输出电压偏高或偏低，且不可调。
• 原因：
  • 光耦损坏：最常见的故障是光耦内部发光二极管或光敏三极管开路或短路，如果光耦不工作，芯片会认为输出电压过低，从而一直以最大占空比工作，导致输出电压严重偏高，甚至击穿后级电路。
  • TL431损坏：导致其参考电压异常，从而改变光耦的电流。
  • 取样电阻变值或开路：从输出端分压到TL431的电阻网络出现问题。
• 维修：重点检查光耦和TL431，更换这两个元件的成本低，但效果显著。

STR-W6753 维修流程建议

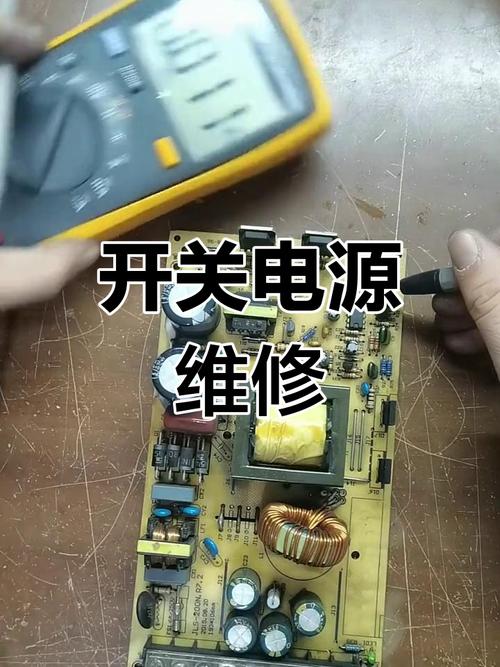

当遇到一台使用STR-W6753的电源不工作时，可以按照以下步骤进行排查：

1. 安全第一：确保设备已断电，并对大滤波电容进行放电。
2. 目视检查：观察保险管是否熔断，如果熔断，说明存在严重短路（如MOSFET、整流桥等），如果未熔断，问题可能出在控制电路。
3. 测VCC电压：
   • 如果VCC为0V,重点检查启动电阻和VCC滤波电容。
   • 如果VCC电压不稳定,检查VCC电容和稳压电路。
4. 测关键点对地电阻：

   在未上电的情况下,用万用表测VCC对地、开关管D-S极、整流桥输出端的电阻，判断是否有明显短路。

5. 检查开关管：
   • 如果保险管熔断,或上电后立即损坏，重点检查MOSFET是否击穿，如果击穿，必须找到导致其损坏的根本原因（如尖峰吸收电路、VCC电压等），不能只换管子。
6. 检查电流采样电阻：

   测源极电阻的阻值是否正常。

7. 检查反馈电路：
   • 如果输出电压异常,但VCC和主回路正常，重点检查光耦和TL431。
8. 上电动态测试（谨慎操作）：

   在确认主回路无明显短路后,可以断开次级整流二极管，在主输出端接上假负载（如灯泡），然后通电测量VCC、驱动波形（示波器）等，逐步判断故障区域。

STR-W6753的故障主要集中在以下几个“通病”点：

1. 启动电阻：高发故障，导致VCC无供电。
2. VCC滤波电容：老化导致工作不稳定。
3. 电流采样电阻：变值导致过流保护或输出异常。
4. 尖峰吸收电路：失效导致屡烧开关管/芯片。
5. 开关管MOSFET：最终的受害者，需找到根源再更换。
6. 光耦：导致输出电压不准。

掌握了这些关键点和排查思路,维修STR-W6753电源的效率会大大提高。
