废旧手机电池DIY，能变身什么实用小物？

在进行任何DIY之前,请务必仔细阅读并遵守以下安全警告：

⚠️ 极其重要的安全警告 ⚠️

1. 风险认知：手机锂电池能量密度高，内部结构脆弱，穿刺、短路、过充、过热、物理损坏都可能引发热失控，导致起火、冒烟或爆炸。
2. 防护措施：操作时必须佩戴护目镜和厚手套（如电工绝缘手套或厚皮手套），在室外空旷、远离易燃物（如纸张、布料、木材）的地方进行，最好准备一盆沙子或一个灭火毯以备不时之需。
3. 检查电池：如果电池有鼓包、变形、漏液等任何异常迹象，请立即停止，不要尝试DIY，直接送到专业回收点，鼓包的电池非常危险！
4. 工具安全：使用绝缘工具（如绝缘螺丝刀），避免使用金属工具同时接触电池的正负极。
5. 不要短路：绝对禁止用导线直接连接电池正负极。
6. 不要过充：给DIY项目充电时，务必使用带过充保护的充电器（如手机充电器），并密切观察充电状态，充满后立即断电。
7. 儿童和宠物：确保所有DIY成品和裸露电池都远离儿童和宠物。
8. 最终责任：所有DIY操作的风险由您自己承担。

第一步：电池的“唤醒”与测试

在拆解之前,你需要确认电池是否还有可用电压。

1. 准备工具：

   • 数字万用表（必备！）
   • 绝缘螺丝刀（通常为十字或五角）
   • 塑料撬棒或薄卡片（避免金属工具划伤电路板）
   • 钳子或镊子

2. 拆解手机电池：

   • 大多数手机电池是用 adhesive（胶粘剂）粘在后壳上的，用热风枪或吹风机对电池边缘加热，软化胶水。
   • 用塑料撬棒小心地从边缘缝隙插入,慢慢撬开，动作要轻柔，避免刺破电池。
   • 断开电池与主板的连接器,通常是有一个小塑料卡扣，用指甲或撬棒轻轻撬开即可，不要硬拉。

3. 测量电压：


   （图片来源网络，侵删）
   • 将万用表调至直流电压档 (20V 或适合的量程)。
   • 将红表笔（正极）接触电池接口上的 B+ 或 P+ 标识点（通常是红色线）。
   • 将黑表笔（负极）接触电池接口上的 B- 或 P- 标识点（通常是黑色线）。
   • 读取电压：
     • 电压 > 3.0V：电池处于“可唤醒”状态，可能仍有大部分电量。
     • 电压在 2.5V - 3.0V 之间：电池处于“休眠”或“深度放电”状态，需要小心尝试激活。
     • 电压 < 2.5V：电池可能已永久损坏，存在安全风险，强烈建议不要使用。
     • 电压为 0V：电池内部可能已断路或短路，绝对不要使用。

第二步：常见DIY项目（风险由高到低）

应急USB电源（风险：高）

这是一个很受欢迎的项目,但也是最危险的之一，因为它需要处理充电管理电路。

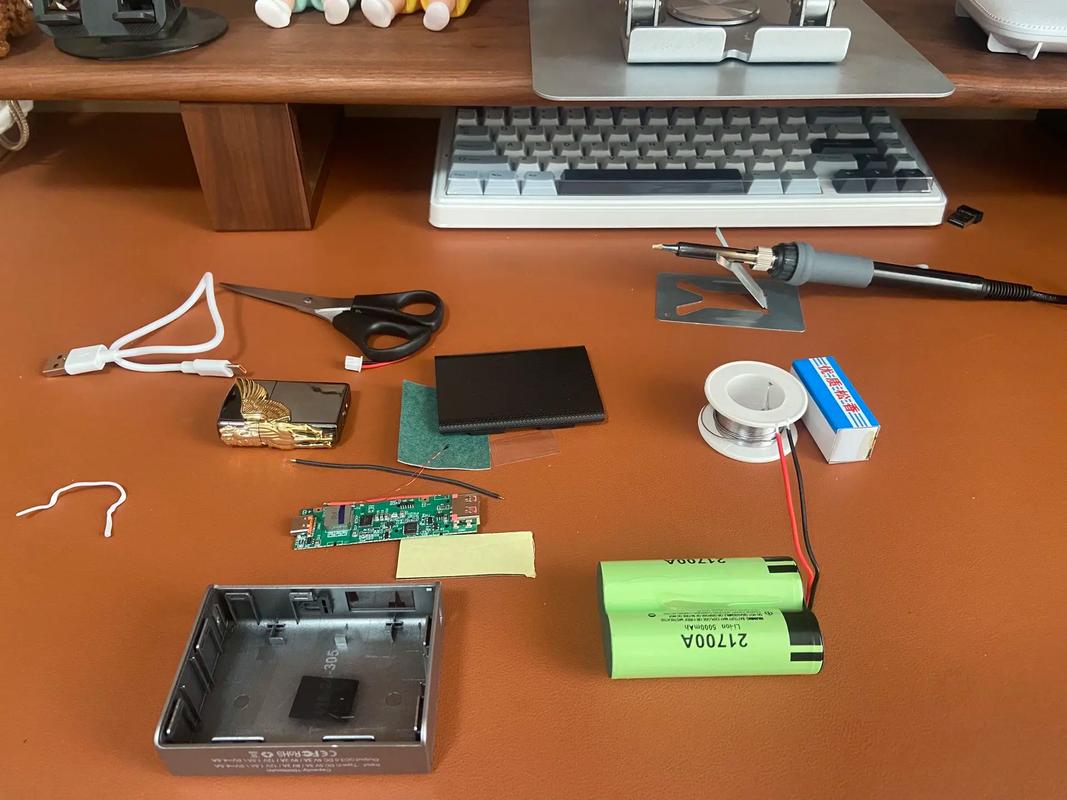

• 原理：利用电池的电量，通过一个升压模块将电压提升到5V USB标准，再通过一个USB输出口供电。
• 所需材料：
  • 旧手机电池（已确认电压正常）
  • 锂电池充电保护板（强烈推荐！ 可以在淘宝等电商平台搜索“TP4056模块”或“锂电池保护板”，它包含过充、过放、过流、短路保护）
  • DC-DC升压模块（如“MT3608”模块，可将低电压升至5V）
  • USB-A母座 或 Micro-USB/Type-C座
  • 导线、焊锡、热缩管
• 步骤：
  1. 连接充电板：将电池的正负极正确连接到充电板的 B+ 和 B- 接口，充电板的 OUT+ 和 OUT- 会输出一个安全的充电电压（通常为4.2V）。
  2. 连接升压模块：将充电板 OUT+ 和 OUT- 的输出，连接到升压模块的 IN+ 和 IN- 输入端。
  3. 连接USB座：将升压模块的 OUT+ 和 OUT-（调整模块旋钮使其输出稳定在5V）连接到USB座的电源和地线引脚上。
  4. 绝缘处理：所有焊接点必须用热缩管或绝缘胶带仔细包裹，防止短路，将整个电路放入一个合适的塑料盒中。
• 使用：使用手机充电器给这个DIY电源的充电板接口充电，充满后，即可通过USB口为手机等设备应急充电。

超低功耗LED小夜灯（风险：低）

这个项目最简单,风险也最低，因为不涉及复杂的电路。

• 原理：利用电池的原始电压，直接驱动一个低功耗的LED灯珠。
• 所需材料：
  • 旧手机电池
  • 高亮度LED灯珠（注意：手机电池电压通常为3.7V-4.2V，普通红色、黄色、橙色LED（工作电压约1.8V-2.2V）可以直接接，但蓝色、白色、绿色LED（工作电压约3.0V-3.4V）需要串联一个小电阻（如10-100欧姆）来限流，否则会烧毁LED或耗尽电池）
  • 开关（可选，但推荐）
  • 导线、热缩管
• 步骤：
  1. 测试LED：用3V纽扣电池或两节AA电池测试LED的正负极。
  2. 连接电路：
     • 方案A（无电阻）：电池正极 -> LED正极 -> LED负极 -> 电池负极。仅适用于红色等低电压LED。
     • 方案B（带电阻）：电池正极 -> 电阻 -> LED正极 -> LED负极 -> 电池负极。适用于蓝色、白色等LED。
     • 加入开关：在电路中任意位置串联一个开关。
  3. 固定与美化：将LED固定在一个小塑料瓶、亚克力块或木头中，用热熔胶固定好，电路用热缩管包裹，塞入瓶底。
• 特点：非常简单，但电池会持续缓慢放电，直到电量耗尽，没有充电功能，是一次性的。

动力电池（如给模型供电）（风险：中高）

如果你有模型车、船等需要较高电压和电流的设备，可以将多块电池串联使用。

• 原理：串联可以增加电压（如两块3.7V电池串联得到约7.4V）。
• 所需材料：
  • 多块状态一致的旧手机电池（最好是同品牌同型号，容量和电压接近）
  • 锂电池平衡充电/保护板（极其重要！ 用于串联电池组的充电和保护，防止过充过放导致电池损坏或起火）
  • 适合模型设备的连接器
• 步骤：
  1. 串联电池：用导线将第一块电池的 B+ 连接到第二块电池的 B-，以此类推，最终的总电压是所有电池电压之和。
  2. 连接保护板：将串联后的电池组的总正极和总负极连接到平衡保护板的对应接口。
  3. 充电：必须使用与该电池组匹配的平衡充电器进行充电，保护板会确保每块电池都充到安全电压。
• 风险：串联电池风险倍增，对充电和保护要求极高，不建议新手尝试。

最后的建议：环保回收

如果你觉得DIY太危险或者没有兴趣,将废旧电池送到专业的回收点是最好、最安全的选择，许多电子产品卖场、手机维修店、社区都有专门的回收箱，这既能避免安全风险，又能让电池中的重金属得到妥善处理，保护环境。

DIY废旧手机电池充满了乐趣和挑战，但安全永远是第一位的，请务必在充分了解风险并做好防护的前提下进行，如果不确定，请选择专业回收。
