V500DK1-CS1逻辑板概述

我们需要了解这块板子的基本构成,V500DK1-CS1通常用于50英寸的液晶电视（如海信、康佳等品牌的部分型号），它主要由以下几个部分组成：

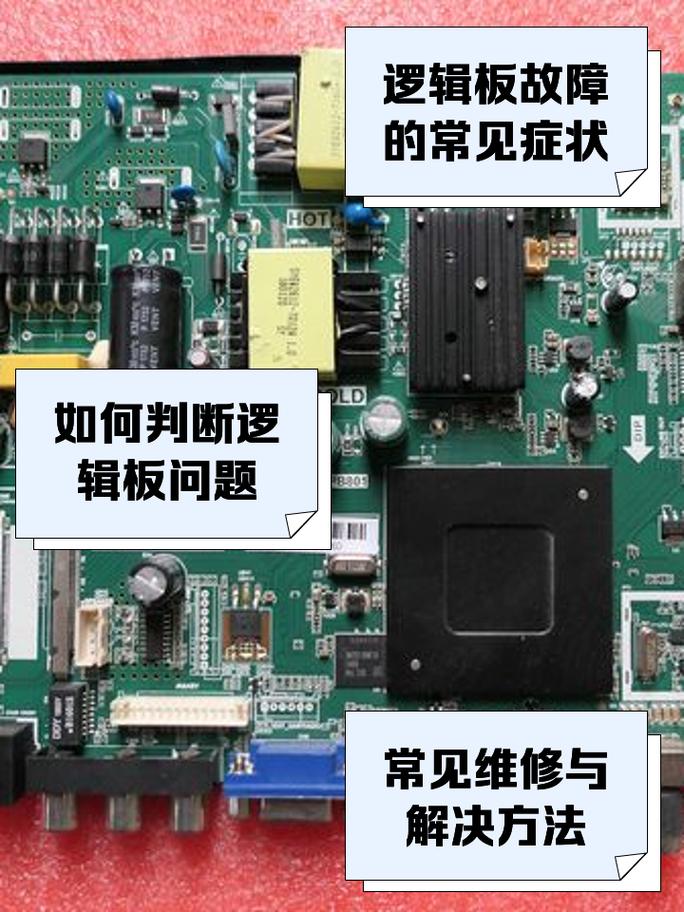

（图片来源网络，侵删）

主控芯片: 通常是一颗大型的BGA封装芯片，是逻辑板的核心，负责所有信号处理和时序控制。
Flash存储器: 存储固件程序，通常是8脚的SOP或SOIC封装。
电源管理芯片: 为板上的其他芯片提供各种工作电压（如3.3V, 2.5V, 1.8V, 12V, VGH, VGL等）。
LVDS/TTL输出接口: 将处理好的信号传输给T-CON板或直接驱动屏幕。
DC-DC升压/降压电路: 生成屏幕驱动所需的高压，如VCC（Gamma电压）、VGH（正极 gate 电压）、VGL（负极 gate 电压）等，这些电压通常在-5V到+35V之间。
晶振: 提供时钟信号，确保芯片同步工作。

典型故障现象

当逻辑板出现故障时,电视通常会出现以下一种或多种现象：

不开机/无反应：
- 按下电源键,待机灯亮，但无法开机。
- 或者开机瞬间,屏幕有微光或背光灯闪一下，然后黑屏，指示灯也无反应。
- 原因： 通常是逻辑板的供电、主控芯片或固件损坏，导致主板无法检测到逻辑板，或逻辑板无法正常工作。
图像异常：
- 花屏/马赛克： 屏幕上出现彩色方块、乱码、图像闪烁或扭曲。
- 白屏/黑屏： 屏幕全白或全黑，但有背光（用手电筒照射屏幕能看到模糊的图像）。
- 图像缺色/偏色： 图像缺少某种颜色（如只有红和蓝，没有绿），或者整体色调异常。
- 图像暗淡/亮度不均： 图像整体很暗，或者屏幕某一部分亮，一部分暗。
- 竖线/横线干扰： 屏幕上出现一条或多条固定的竖线或横线。
- 重影/拖影： �动的物体后面有拖影。
自动关机/重启：

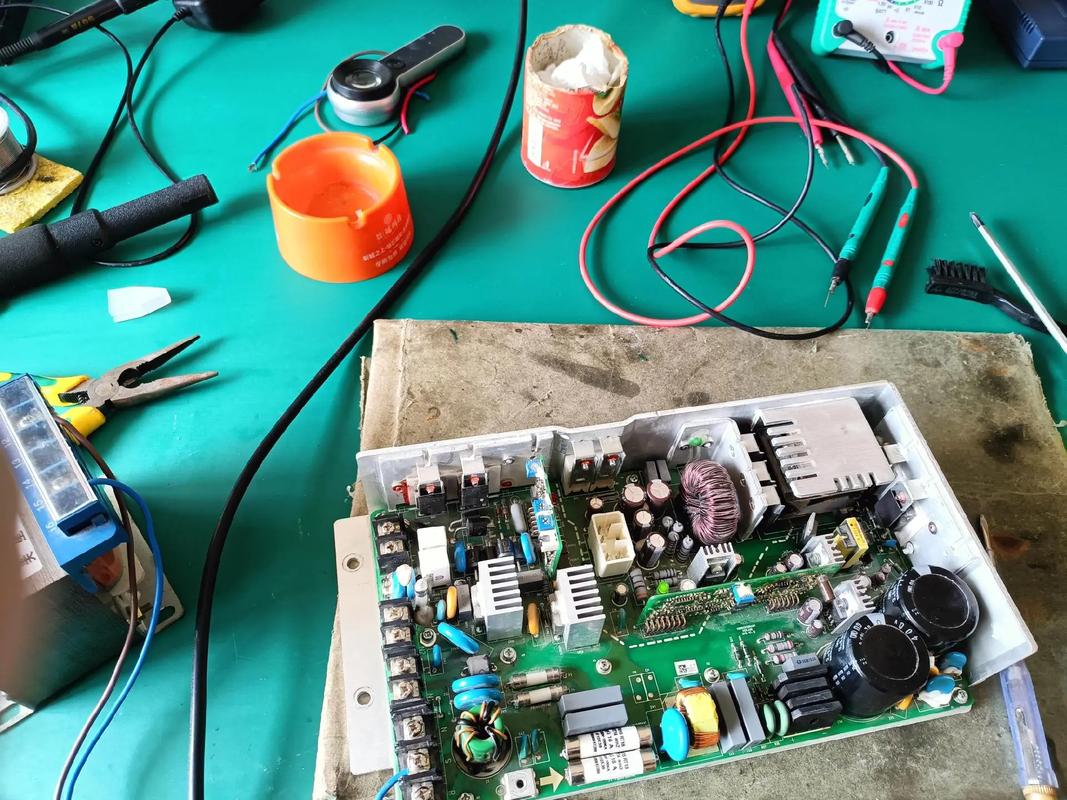

（图片来源网络，侵删）

电视开机后,工作一段时间自动关机，然后又自动开机，循环往复。

故障分析与维修步骤

维修逻辑板遵循“先易后难、先外后内、先供电后信号”的原则。

第一步：安全准备与初步检查

断电放电： 拔掉电视电源线，等待几分钟，特别是对于大尺寸电视，其内部电容可能存有高压电。
工具准备：
- 万用表（数字表，带二极管档和电容档）
- 示波器（强烈推荐，用于检测信号波形）
- 电烙铁、热风枪、焊锡、助焊剂、吸锡线/吸锡器
- 放大镜或显微镜（用于检查BGA芯片）
- 编程器（用于固件刷写）
- 隔离变压器（可选，但更安全）
目视检查：
- 仔细观察逻辑板正反面,看是否有明显的物理损伤，如：烧黑、炸裂、鼓包的电容，这是最常见的故障点之一。
- 检查是否有虚焊的引脚,特别是大芯片的周边。
- 检查板上的走线是否有断裂或腐蚀。

第二步：供电检测（最关键的一步）

逻辑板正常工作的前提是供电正常,通常逻辑板通过一个排线从主板接收12V（或24V）电压，我们需要测量这些输入电压是否正常。

测量输入电压： 找到逻辑板与主板的连接排线座，用万用表直流电压档测量是否有12V（或标称电压）输入，若无，则问题可能在主板或排线。
测量各路输出电压： 上电（注意安全！），测量电源管理芯片输出到主控芯片、Flash、T-CON接口等关键位置的电压是否正常（如3.3V, 2.5V, 1.8V等），这些电压通常在原理图或芯片 datasheet 中可以查到。
重点检测DC-DC电路： 测量VCC、VGH、VGL等屏幕驱动电压，如果这些电压异常或缺失，会导致图像显示问题（如白屏、黑屏、花屏），可以使用示波器观察这些电压的波形是否稳定、纹波是否正常。

第三步：信号检测

如果供电正常,但图像仍有问题，则需要检测信号通路。

（图片来源网络，侵删）

检测输入信号： 在逻辑板与主板的接口处，用示波器检测LVDS或TTL信号线，正常情况下，可以看到清晰的、有规律的方波信号，如果信号异常或缺失，说明主板或排线有问题。
检测输出信号： 在逻辑板与T-CON板（或屏幕）的接口处，检测输出的LVDS/TTL信号，如果输入信号正常但输出信号异常，则故障点在逻辑板内部的信号处理部分。

第四步：元件级维修

根据前面的检测,定位到故障区域，进行针对性的维修。

更换电容：
- 这是最常见的维修操作。 检查所有电容，特别是电源滤波电容（通常容量较大，如100uF/16V）和退耦电容（小容量电容）。
- 用万用表电容档测量其容量是否与标称值相符,用二极管档测量是否短路或漏电。
- 即使外观没有鼓包,性能也可能已经下降，对于电源部分的老电容，建议直接成组更换。
- 更换时注意电容的正负极和耐压值。
检查和补焊芯片：
- 主控芯片和电源管理芯片： 这些芯片的焊盘容易出现虚焊，特别是电视机使用年限较长后，热胀冷缩导致焊点开裂。
- 使用热风枪对芯片进行重新植锡和加焊，操作时注意温度控制，避免损坏芯片和PCB板。
- 对于BGA芯片,需要专业的植钢网和植锡工具。
Flash固件问题：
- 现象： 不开机、开机后无信号、开机画面卡住等。
- 检测： 测量Flash芯片的供电和片选、时钟、数据信号线，如果供电正常但芯片无反应，可能是固件丢失或损坏。
- 维修： 使用编程器将同型号、同版本的固件文件（.bin或.hex）烧录到Flash芯片中，这需要找到正确的固件文件，是维修的难点之一。
更换损坏的芯片：
- 如果通过测量确定某个芯片（如电源管理IC、运放、接口芯片等）内部短路或无输出，且无法修复，则需要更换同型号的芯片。
- 更换时注意芯片的型号、封装和引脚定义。

V500DK1-CS1常见故障点总结

根据维修经验,这块逻辑板的高发故障点通常集中在：

供电电容鼓包/失效： 这是最常见的，导致供电不稳，引发各种图像故障或不开机。
主控芯片BGA虚焊： 导致图像花屏、白屏、不开机等。
Flash固件丢失： 导致不开机或开机后无反应。
DC-DC升压电路损坏： 导致VGH/VGL等高压异常，引发图像显示问题。
LVDS接口虚焊或损坏： 导致图像传输中断或异常。

维修流程图

graph TD
    A[电视故障现象] --> B{现象分析};
    B --> C[不开机/无反应];
    B --> D[图像异常];
    B --> E[自动关机];
    C -->
