电磁炉功率管爆e0故障维修

E0故障通常表示“无锅”或“锅具检测失败”，但IGBT管爆管说明保护电路失效了，也就是说，当系统检测到异常（如电流过大）时，保护电路没有及时切断电源，最终导致IGBT因过流而烧毁。

维修思路：安全第一，先易后难，系统排查

重要安全警告：

1. 断电维修！ 在进行任何操作前，务必拔掉电磁炉的电源插头。
2. 放电！ 电磁炉内部有大电容，即使断电后，电容中仍储存有高压电，维修前必须用大功率电阻（如1kΩ/5W）对电容进行放电，避免触电。
3. 注意高压！ 电磁炉内部有220V交流电和300V以上的直流高压，操作时务必小心。

第一步：初步检查与更换损坏元件

1. 目视检查：

   • IGBT管： 这是最明显的损坏点，IGBT管通常有三个极（G-栅极, E-发射极, C-集电极），爆管一般表现为C极和E极之间击穿短路，用万用表二极管档测量，会显示阻值很小或为0，检查IGBT是否已经炸裂、炸飞。
   • 保险丝： IGBT爆管，保险丝（通常在电源输入端）几乎必定会熔断，检查保险丝是否烧断，这能初步判断故障的严重程度。
   • 整流桥： IGBT爆管时，强大的电流很可能也烧毁了整流桥，用万用表二极管档测量整流桥的四个二极管，检查是否有短路或开路现象。
   • 驱动电阻/电容： 检查IGBT的栅极G极到驱动电路之间的电阻（如几欧姆到几十欧姆）和电容是否有烧焦、变色或鼓包的迹象。
   • 谐振电容（C3）： 检查与IGBT和线圈盘并联的高压谐振电容（通常容量为0.22μF - 0.3μF/1200V），看是否有鼓包、漏液或炸裂的情况。

2. 更换损坏元件：

   • 必须更换的元件：
     • 保险丝： 必须更换同规格、同电流值的保险丝。
     • IGBT管： 必须更换。注意： 型号必须完全一致或参数更高（如耐压、电流），切勿用不匹配的型号代替。
     • 整流桥： 建议一同更换，因为它是高概率连带损坏的元件。
   • 建议检查/更换的元件：
     • 驱动电阻/电容： 如果外观异常，必须更换。
     • 谐振电容： 如果外观异常，必须更换，这个电容失效是导致IGBT过流烧毁的常见原因之一。

第二步：核心排查——找到爆管的根本原因

这是最关键的一步！ 如果只是简单地更换了烧毁的元件就通电试机，很可能会再次爆管，造成更大的损失，爆管的核心原因是驱动电路异常或检测电路异常，导致IGBT在非正常状态下导通。

IGBT驱动电路检查

IGBT的导通和关断需要由PWM（脉宽调制）信号控制，这个信号通过驱动电路放大后加到IGBT的G极（栅极）。

• 测量关键点电压：

  • +18V驱动电压： 驱动电路需要一个稳定的+18V（或其他值，取决于设计）工作电压，测量这个电压是否正常、稳定，如果电压异常，驱动芯片无法正常工作。
  • G极电压：
    • 待机状态： G极电压应为0V或一个很低的负压（由驱动电路提供，防止误导通）。
    • 开机状态（不放锅）： G极应有脉冲信号，但占空比很小，如果G极一直处于高电平（接近+18V），IGBT会一直导通，导致大电流烧毁。
  • PWM信号输入： 检查驱动芯片的PWM输入端是否有来自CPU的脉冲信号，如果没有，可能是CPU或相关电路问题。

• 检查驱动芯片：

  驱动芯片（如TA8316、FA5798N等）是驱动电路的核心，测量其各引脚对地电压，与图纸或正常机器的电压值进行对比，判断芯片是否损坏。

电流检测电路检查

这个电路负责检测通过IGBT的电流大小,并将信号反馈给CPU，如果这个电路本身短路或信号异常，会误导CPU认为电流正常，从而取消保护。

• 电流检测电阻/互感器：

  在电源主回路中,通常有一个小阻值（如0.01Ω~0.08Ω）的功率电阻，或在散热片上有一个电流互感器，检查它们是否开路或短路，如果这个电阻开路，CPU将检测不到电流，失去过流保护。

• 相关滤波电容： 检查电流检测信号路径上的滤波电容是否漏电或失效。

测量同步/振荡电路（LC振荡电路）

IGBT的开关必须与线圈盘、谐振电容组成的LC振荡电路同步，如果不同步，会导致IGBT在错误的时刻导通，电流剧增而烧毁。

• 检查IGBT的C极电压： 在开机瞬间（不放锅），用示波器观察IGBT的C极（即谐振电容的一端）是否有正常的振荡波形，如果波形异常（如不振荡、波形畸变），说明同步或振荡电路有问题。
• 相关元件： 检查同步相关的电阻、电容是否损坏。

CPU及相关控制电路检查

• +5V供电： CPU工作电压是否正常、稳定。
• 复位电路： CPU的复位引脚电压是否正常。
• 晶振： 晶振是否起振，可以用示波器测量晶振两脚是否有波形，或用万用表直流电压档测量晶振两脚电压，通常在1.5V~2.5V之间（不同电路有差异），如果电压异常或为0V，CPU无法工作。

第三步：上电测试（极其危险，务必谨慎！）

在完成上述所有检查并更换所有可疑元件后,可以进行上电测试。强烈建议使用隔离变压器，以防意外。

1. 不接线圈盘测试：

   • 将线圈盘的连接线断开,只给主板通电。
   • 测量+18V、+5V等关键电压是否正常。
   • 按开机键,听或看是否有异常现象（如听到“吱”声，闻到焦味），正常情况下，此时IGBT不应导通，所以电流很小。
   • 用万用表测量IGBT的G极电压,确认在开机后没有持续的+18V高电平。

2. 接上线圈盘测试（小功率法）：

   • 如果第一步正常,可以接上线圈盘。

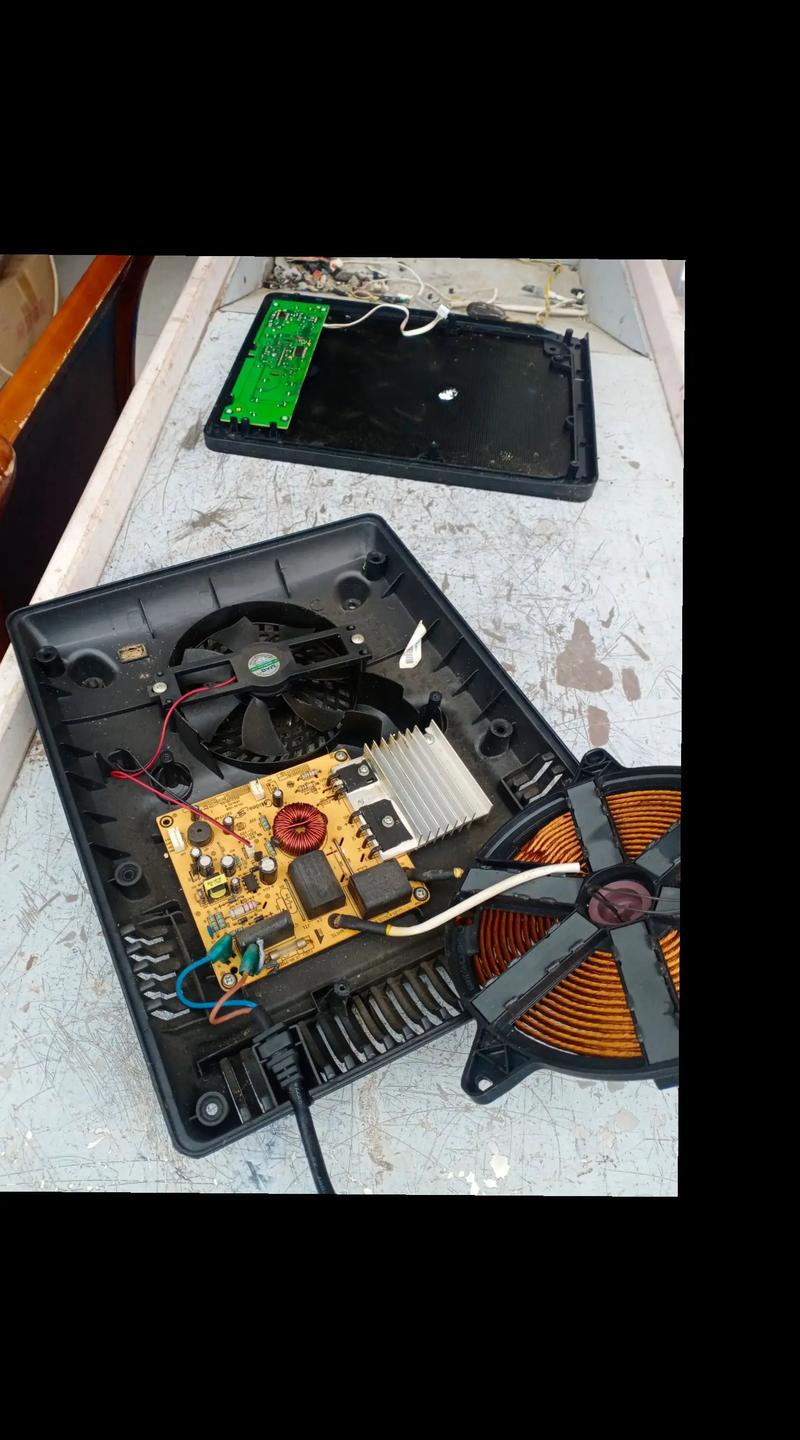

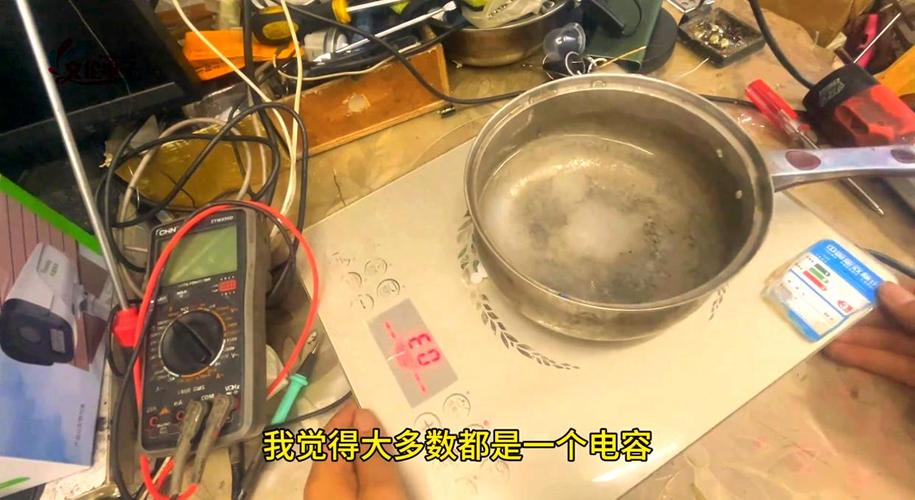

   • 切勿放任何锅具！ 直接通电开机，正常情况下，电磁炉应显示E0或类似的“无锅”故障码，并蜂鸣报警，IGBT只有非常短暂的启动脉冲，然后进入保护状态，不应持续发热。
   • 用手快速触摸IGBT和整流桥的散热片,只要感觉有明显的温升，就必须立即断电！ 这说明电路仍有问题，电流过大。

3. 放上锅具测试：

   如果以上两步都正常,最后放上合适的锅具进行测试，电磁炉应能正常进入加热状态，功率可调，IGBT温度在正常范围内。

E0故障导致IGBT爆管的原因概率排序

1. 谐振电容失效（C3）： 这是最常见的原因之一，电容容量下降或失效，导致LC振荡回路Q值异常，IGBT关断时产生高压尖峰，击穿IGBT。
2. 驱动电路异常：
   • 驱动芯片损坏。
   • 驱动电阻变值或开路。
   • G极上拉/下拉电阻异常，导致IGBT误导通。
3. 电流检测电路开路： 电流检测电阻或互感器开路，CPU无法检测到过流，失去保护。
4. 同步/振荡电路异常： 导致IGBT开关时机错误。
5. IGBT本身质量不佳或耐压不足。
6. 电网电压过高。

维修这类故障,耐心和细致是关键，每一步检查都要有依据，不能盲目更换元件，祝您维修顺利！
