康佳P29sk077十B电压升高故障

这“十B电压”通常指的是行扫描电路的主供电电压，也就是给行输出变压器（FBT，也叫高压包）供电的那个电压，在CRT彩电中，这个电压是整机的核心动力源之一，为显像管提供高压、加速极、聚焦极电压，并为其他小信号电路提供工作电压。

当这个电压异常升高时,是非常危险的，会直接导致显像管阳极电压过高，引起图像过亮、回扫线，甚至损坏显像管、行输出管等昂贵部件。

故障现象分析

当十B电压升高时,电视机通常会表现出以下一种或多种现象：

1. 图像异常亮，且有回扫线：这是最典型的现象，阳极电压过高，电子束冲击屏幕能量过大，导致图像亮得刺眼，同时由于电路失控，会在图像上看到数条从上到下的水平白线（回扫线）。
2. 光栅缩小：高压过高可能导致行、场扫描电流不足，从而使得光栅（图像区域）整体缩小。
3. “吱”的一声后无光栅/保护关机：电压升高可能导致过压保护电路动作，电源或行扫描电路进入保护状态，屏幕无光，有时能听到机内“吱吱”的叫声，这是行电流异常或变压器磁芯饱和的声音。
4. 行输出管或电源开关管迅速击穿损坏：这是最严重的后果，电压过高会瞬间超过元件的耐压极限，导致其永久性损坏。

故障根源排查思路

十B电压升高的根源,几乎都出在电源电路或行扫描电路的负载控制上，我们可以按照“先电源，后负载”的原则进行排查。

核心原因一：电源稳压控制电路故障 (最常见)

电源电路负责将220V交流电转换为稳定的十B电压（通常在115V-135V之间，具体看机型设计），它通过一个取样、比较、放大的闭环回路来稳定输出电压，如果这个回路出问题，输出电压就会失控升高。

关键检查点：

1. 取样电阻：

   • 位置：通常在十B电压输出端附近，由几个高阻值、高精度的电阻串联组成。
   • 作用：分压取样，将十B电压按比例缩小，送给稳控电路。
   • 故障：其中一个或多个取样电阻阻值变大或开路，这会导致取样电压降低，使稳控电路误以为输出电压偏低，于是指令开关管导通时间更长，使输出电压飙升。
   • 检查方法：用万用表电阻档在线或焊下后测量其阻值，看是否与标称值相符。

2. 误差放大器/稳控集成电路：

   • 型号：常见的有TL431、KA431等精密基准源，或者是一些专用的电源控制IC（如TEA226x, STR-S6709等）。
   • 作用：将取样电压与一个内部基准电压进行比较，产生一个控制信号，去调节开关管的脉宽。
   • 故障：
     • TL431：其阴极、阳极、参考端之间的性能变差或击穿，特别是其阴极和参考端之间漏电或短路，会导致其输出控制电压异常，使开关管导通时间失控。
     • 电源控制IC：其内部的PWM（脉宽调制）电路损坏，无法输出正常的控制脉冲。
   • 检查方法：
     • TL431：测量其各脚对地电压是否正常，正常工作时，R脚（参考）约2.5V，K脚（阴极）电压会随控制变化，若K脚电压异常偏低或为0V，很可能是它损坏了。
     • 电源控制IC：测量其供电、输出（驱动开关管基极/栅极）等关键脚位电压，与图纸或正常机器对比。

3. 光耦：


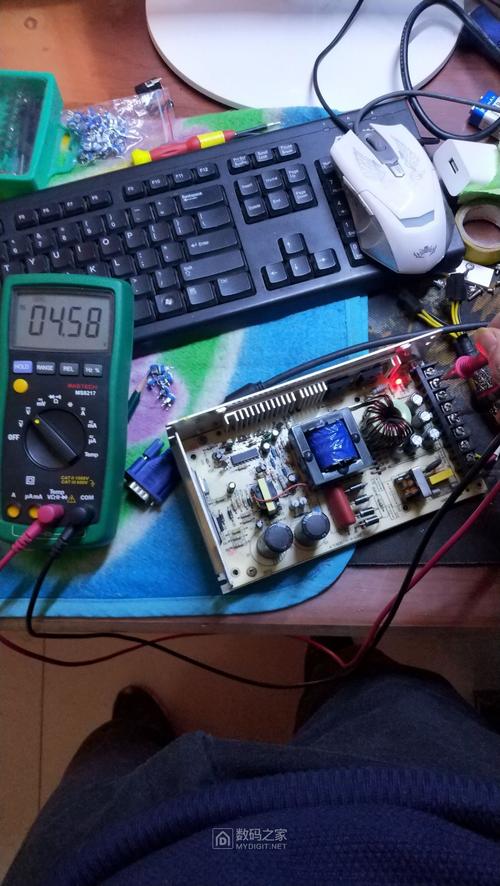

   （图片来源网络，侵删）
   • 作用：连接在热地（高压侧）和冷地（低压控制侧）之间，将误差放大器的信号安全地传递给电源控制IC。
   • 故障：内部发光二极管或光敏三极管性能不良，导致信号传输失真，光敏三极管c-e极漏电，会使送给IC的信号错误，导致输出电压升高。
   • 检查方法：在线测量其各脚电压，或焊下用万用表二极管档测量其内部特性。

4. 开关管本身：

   • 故障：开关管性能不良，如c-e极漏电，这相当于在开关管导通时，有一部分电流直接从集电极漏到发射极，导致变压器储能不足，为了维持输出电压，控制电路会延长开关管的导通时间，从而引起输出电压升高。
   • 检查方法：焊下开关管，用万用表高阻档测量其c-e结、b-e结的电阻，看是否有漏电现象。

核心原因二：行扫描电路负载过轻或开路

电源电路是根据负载大小来调整输出功率的,如果行扫描这个主要负载出了问题，电源也会“乱套”。

关键检查点：

1. 行输出变压器（FBT/高压包）：

   • 故障：高压包内部局部短路，特别是初级绕组匝间短路，这会导致行输出等效负载减轻，电源输出的电流减小，但电压会升高。
   • 检查方法：测量行输出管集电极的电流，如果电流明显偏小，而十B电压又偏高，就要高度怀疑高压包，也可以通过听声音（是否有异常高频叫声）来判断。

2. 行偏转线圈：

   • 故障：开路或接触不良，这同样会使行扫描负载减轻，导致十B电压升高。
   • 检查方法：测量行偏转线圈的电阻值，看是否正常。

3. 行输出管：

   • 故障：虽然行输出管击穿短路会导致十B电压急剧下降，但在某些特定情况下，其性能不良也可能引起异常，不过这种情况相对较少见。

检修步骤与注意事项

安全第一！ CRT彩电内部有高压，即使在断电后，显像管阳极电容上仍存有高压，必须对地放电后才能操作，电源部分即使断电，大电容中也存有危险电荷，必须放电。

检修步骤：

1. 初步观察与测量：

   • 开机,观察故障现象（图像亮、有回扫线等）。
   • 立即断电，小心地测量十B电压，如果电压确实显著高于正常值（正常120V，实测140V以上），确认故障。
   • 注意：不要长时间开机测量，因为电压升高会迅速损坏元件！

2. 断开负载法（判断是电源问题还是负载问题）：

   • 这是最关键的一步,将行输出管的集电极焊开（或断开连接到行输出变压器初级的一端），让电源空载或只带小负载。
   • 通电测量十B电压。
     • 如果电压恢复正常或接近正常：说明问题出在行扫描负载电路，重点检查高压包、行偏转线圈等。
     • 如果电压依然很高：说明问题出在电源电路本身，重点检查稳压控制回路（取样电阻、TL431、光耦、电源IC等）。

3. 针对性深入检查：

   • 如果是电源问题：
     • 仔细检查十B输出端的取样电阻网络,看是否有阻值变大或开路的。
     • 测量TL431的各脚电压,判断其是否工作正常。
     • 检查光耦是否损坏。
     • 检查开关管是否有漏电。
   • 如果是负载问题：
     • 由于高压包是故障高发区,且价格较高，可以先用替换法换一个好的同型号高压包试试。
     • 检查行偏转线圈连接是否牢固,阻值是否正常。

4. 更换元件与测试：

   • 找到损坏的元件后,进行更换，注意更换的元件型号、参数要一致，特别是功率、耐压值。
   • 更换后,不要立即长时间开机，最好在十B电压输出端接一个假负载（如大功率灯泡或水泥电阻），先通电测量电压是否稳定正常。
   • 确认电压正常后,再接上行负载，进行整机测试。

对于康佳P29SK077的“十B电压升高”故障，最
