电源板常见故障现象
当电源板出现故障时,电视通常会表现出以下一种或多种现象：
（图片来源网络，侵删）
-
完全无反应（最常见）：
- 按下遥控器或电视机上的电源键,指示灯不亮。
- 电视完全黑屏,没有任何声音或图像。
- 这种情况通常是电源板初级电路（高压侧）或副电源电路完全损坏。
-
指示灯亮但无法开机：
- 电视待机指示灯亮（通常是红色或白色），但按下电源键后，指示灯闪烁一下或颜色变化，然后又回到待机状态,屏幕无任何反应。
- 这通常是电源板的PFC（功率因数校正）电路或主电源（24V/12V输出）损坏，导致主板或屏驱动板（TCON板）得不到正常供电而无法启动。
-
开机后自动关机或反复重启：
- 电视能短暂地显示出开机画面或Logo，然后立即关机，或者进入“开机-关机-开机”的死循环。
- 这通常是电源板输出电压不稳定，或者存在过压/过流保护,被电源板的保护电路触发。
-
屏幕图像异常，伴有“滋滋”声：
（图片来源网络，侵删）- 屏幕能亮，但图像上有严重的干扰条纹、扭曲或闪烁。
- 电视内部发出“滋滋”的电流声。
- 这通常是电源板的滤波电容失效或主电源输出电压不稳定造成的。
故障排查与维修步骤（警告：内部有高压，非专业人士请勿尝试！）
在进行任何操作前，请务必断开电视电源，并等待大容量滤波电容（C8xx等）充分放电，否则有触电危险！建议由具备电子维修基础的人员操作。
第一步：初步观察

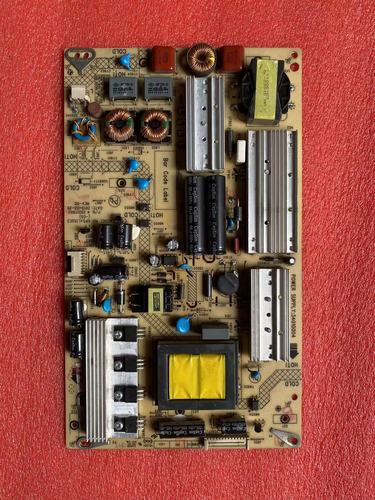

- 检查外观： 拆下电源板，仔细观察板上是否有明显的烧毁痕迹，如：
- 电容鼓包、漏液： 这是最常见的故障点,尤其是高压大容量的电解电容。
- 电阻烧黑、炸裂： 特别是限流电阻、保险电阻。
- IC芯片烧焦或炸裂： 如PFC芯片、PWM主控芯片等。
- PCB板上铜箔烧断： 通常是电流过大导致。
第二步：测量关键电压
将电源板从电视上拆下，连接一个假负载（非常重要！空载或轻载可能导致电压异常升高，再次击穿元件）,然后通电进行测量。
-
连接假负载：
- 在电源板的输出端（通常为白色或黑色插头），接上等效负载，可以并联一个汽车灯泡（如12V/21W或24V/21W），或者用大功率水泥电阻（如10Ω/50W）。
- 注意： 假负载的功率应略小于电源板的理论输出功率,以防止其过热。
-
测量待机电压（+5V-STB）：
（图片来源网络，侵删）- 在电源板与主板的连接器上找到标注为 +5V 或 +5V_STB 的针脚。
- 通电后，用万用表测量该点电压是否稳定在 +5V 左右。
- 如果无+5V输出： 故障在副电源电路（IC8201及其周边电路），重点检查保险丝F801、副电源变压器T802、稳压IC（如8201）和其供电电路。
- 5V电压偏低或偏高： 检查副电源的稳反馈电路（通常是一个光耦IC8202和一个精密稳压IC8203）。
-
测量PFC电压（+380V）：
- 在主电源的大滤波电容（通常为标有400V的电解电容，如C810）两端测量。
- 正常工作时，此电压应为 +380V 左右（市电220V时），如果电压只有约 300V,说明PFC电路未工作。
- PFC电路不工作： 检查PFC驱动芯片（如IC8101）、升电感L8101、开关管Q8101/Q8102以及其周围的电阻和电容。
-
测量主电源输出电压（+24V, +12V等）：
- PFC电压正常后，主电源应该开始工作,输出各组电压。
- 在电源板输出插头上找到 +24V 和 +12V 的端子。
- 正常工作时，+24V应在 24V 左右，+12V应在 12V 左右。
- 如果无输出或电压异常：
- 检查主电源的PWM主控芯片（如IC8301）及其供电。
- 检查主电源开关管（如Q8301）是否击穿。
- 检查输出端的整流二极管和滤波电容。
- 检查稳压反馈电路（同样由光耦和精密稳压IC构成）。
常见易损元件及维修方案
根据维修经验，这款电源板的“通病”主要集中在以下几个元件：
-
电解电容（罪魁祸首）：
- 位置： PFC电路的输出滤波电容（C810）、主电源的24V和12V输出滤波电容。
- 故障： 鼓包、漏液、容量下降、ESR增大。
- 维修方案： 直接更换，建议使用耐压和容量相同或更高、品牌更好的电容（如红宝石、尼吉康、三洋、万裕等），可以有效延长电源板寿命，这是维修中最有效、最常见的解决方法。
-
PFC功率管（Q8101/Q8102）：
- 故障： 击穿短路。
- 维修方案： 更换同型号的PFC管，必须检查与其串联的小阻值取样电阻（通常在0.1Ω~1Ω之间，如R811x）是否也一同烧毁,必须一并更换。
-
PFC驱动芯片（IC8101）：
- 故障： 损坏。
- 维修方案： 更换同型号的驱动芯片。
-
主电源PWM主控芯片（IC8301）：
- 故障： 损坏。
- 维修方案： 更换同型号的芯片。
-
保险丝（F801）：
- 故障： 熔断。
- 维修方案： 切勿直接更换！ 保险丝熔断是电路存在严重短路（如PFC管击穿、输入整流桥击穿）的表现，必须先找到并更换损坏的元件后，才能更换保险丝,否则会再次熔断。
更换电源板方案
如果您不具备电子维修技能，或者经过排查发现故障元件过多、维修价值不高,那么更换电源板是最佳选择。
-

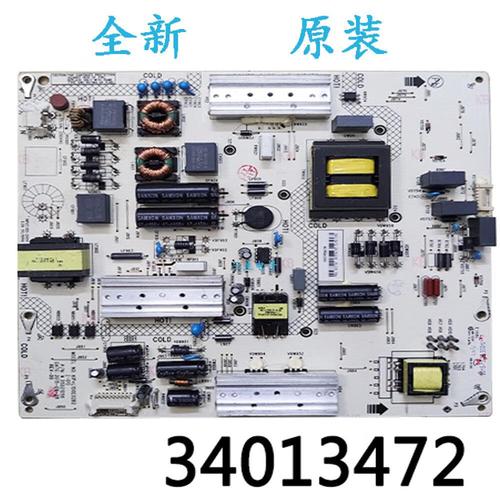

确认型号：
- 拆下旧电源板，上面会印有型号，如 GM-215P01-01,购买时务必确保型号一致或兼容。
- 也可以根据电视的型号 LED65R6200U，在电商平台（如淘宝、京东）搜索“康佳 LED65R6200U 电源板”来购买。
-
购买渠道：
- 官方售后： 价格最高,但有质量保证。
- 专业电视配件商： 性价比高,是主流选择。
- 电商平台： 选择信誉好、销量高的店铺。
-
更换注意事项：
- 安装时注意散热,不要将电源板紧贴其他发热元件或有灰尘的地方。
- 拆卸和安装时，小心不要拉扯到连接到主板和屏幕的排线,排线非常脆弱。
- 更换后，再次检查所有螺丝是否拧紧,确保没有异物残留。
- 完全无反应： 优先检查保险丝和副电源+5V。
- 有反应不开机： 优先检查PFC电路和主电源输出电压。
- 图像异常： 优先检查输出端滤波电容。
- 维修首选： 更换**鼓
