18650电池盒DIY，如何安全高效组装？

⚠️ 安全第一！最重要的警告

在开始之前，你必须了解18650电池的潜在危险，如果处理不当，可能导致短路、过热、起火甚至爆炸。

1. 短路是头号杀手：绝对不能让电池的正负极直接接触，或者通过金属物体（如钥匙、螺丝刀）接触，短路会瞬间产生巨大电流,引发灾难。
2. 电池极性：务必分清电池的正极（凸起“+”号）和负极（平面“-”号）,接反可能导致设备损坏或电池损坏。
3. 电池质量：不要使用回收的、破损的、或外观异常的电池，尽量购买知名品牌（如三星、LG、索尼、宁德新能源等）的新电池。
4. 保护板：对于多节电池串联或并联，强烈建议使用带保护板的电池盒，或自行加装保护板，保护板可以防止过充、过放、过流和短路。
5. 焊接：如果需要焊接，务必使用电池专用镍片和大功率烙铁，快速焊接，避免长时间加热导致电池内部损坏。严禁直接在电池焊点上焊接！

第一部分：基础材料与工具

无论你选择哪种方案,以下都是基本需要的：

核心材料

• 18650锂电池：根据你的电压和容量需求选择，常见的电压为3.7V，充满电约4.2V。
• 电池盒外壳：

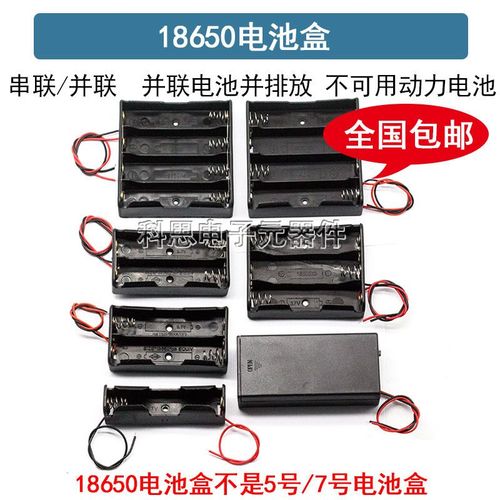

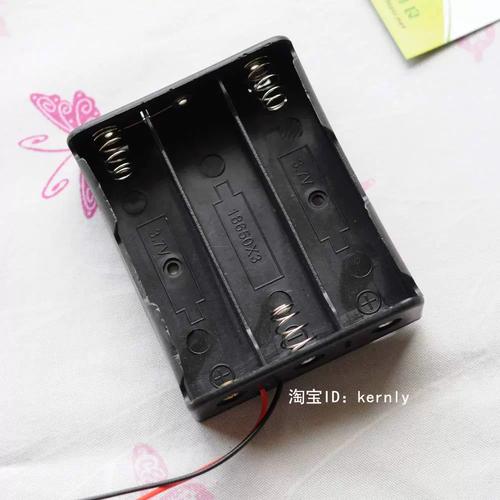

  • 方案A（简单）：购买现成的18650电池盒/电池仓，有单节、双节、四节串联/并联等多种款式。
  • 方案B（DIY）：购买亚克力板、木板或3D打印外壳,自己组装。
• 输出/输入端子：DC插座、USB-A母座、香蕉座、接线端子等,根据你的需求选择。
• 导线：合适的AWG线径,根据电流大小决定。
• 开关：电源开关,控制电路通断。
• （可选）保护板：对于多节电池串联（如2S 7.4V）或并联，强烈建议加装，淘宝上可以买到现成的2S、4S保护板。

核心工具

• 电烙铁：用于焊接。
• 焊锡丝：最好是含银的,导电性好。
• 热缩管：用于绝缘和保护焊接点。
• 螺丝刀：用于固定外壳和端子。
• 万用表：用于测试电压、极性和电路通断，必备工具！
• （可选）热熔胶枪：用于固定电池和内部结构。

第二部分：制作方案

这里介绍三种最常见的DIY方案,从易到难。

单节电池简易移动电源

这是最简单的方案,适合新手。

目标：制作一个5V USB输出的移动电源。

材料清单：

• 1 x 18650电池
• 1 x 单节18650电池盒（带弹簧或螺丝固定）
• 1 x Micro-USB输入座（用于充电）
• 1 x USB-A输出口（用于放电）
• 1 x 5V升压模块（将3.7V升压到5V）
• 1 x 小拨动开关
• 适量导线和热缩管

步骤：

1. 连接升压模块：
   • 升压模块通常有四个接口：IN+, IN-, OUT+, OUT-。
   • 用导线将电池盒的正极连接到IN+，负极连接到IN-。
   • 用导线将OUT+和OUT-连接到USB-A母座的对应触点上（通常红色线接VCC，黑色线接GND）。
2. 安装开关：
   • 在电池盒的正极和升压模块IN+之间的导线上串联一个开关,这样可以通过开关控制整个电路的通断。
3. 连接充电口：
   • Micro-USB座的VCC和GND引脚可以直接连接到电池的正负极上，实现直充（不推荐，没有充电保护）。
   • 强烈推荐：使用一个TP4056充电模块，将Micro-USB座连接到TP4056的输入端，再将TP4056的输出端（BAT+和BAT-）连接到电池上，这样可以对电池进行恒流恒压充电,更安全。
4. 组装外壳：
   • 将所有部件按照布局放入电池盒或自制外壳中。
   • 用热熔胶固定好各个部件,确保正负极不会短路。
   • 盖上外壳,完成！

测试：用万用表测试USB输出电压是否为5V,测试开关是否正常工作。

多节电池串联/并联电池组

这个方案需要更注意电压和极性。

目标：制作一个2S 7.4V（充满8.4V）的电池组，用于给一些需要7.4V设备供电。

材料清单：

• 2 x 18650电池

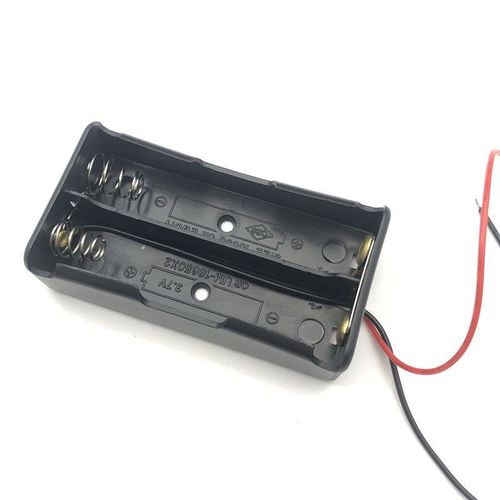

• 1 x 2S 18650电池盒（串联）
• 1 x 2S保护板（带充放电管理）
• 1 x DC插座或接线端子
• 1 x 开关
• 适量导线

步骤：

1. 理解串联：串联是将电池正负极相连，电压相加（3.7V + 3.7V = 7.4V）。
2. 安装电池：将两节电池装入2S串联电池盒，盒子内部已经做好了连接，第一节电池的正极连接到外部总正极，第一节的负极连接到第二节的正极,第二节的负极连接到外部总负极。
3. 连接保护板：
   • 这是关键步骤！ 保护板上有B+, B-, P+, P-四个端子。
   • B+ 和 B- 是连接电池组的端子，将电池盒的总正极接到B+，总负极接到B-。
   • P+ 和 P- 是保护后的输出端子，将你的DC插座或接线端子连接到P+和P-上。
4. 安装开关：同样，在P+输出线路上串联一个开关。
5. 组装外壳：确保所有连接牢固,绝缘良好。

测试：用万用表测试P+和P-之间的电压，应该在7.4V左右（充满电8.4V）。

完全DIY（无现成电池盒）

这个方案最适合定制化需求,比如制作特定形状的电池包。

材料清单：

• N x 18650电池
• N x 18650电池座（塑料或金属,用于固定单个电池）
• 镍片（用于连接电池）
• 热缩管（用于包裹镍片连接处）
• 保护板（根据串联/并联需求选择）
• 外壳材料（亚克力板、木板等）
• 螺丝、螺母、扎带等固定件

步骤：

1. 规划布局：在纸上或CAD软件上画出电池的排列方式，决定串联还是并联。
   • 串联：总电压 = 单节电压 x N,总容量不变。
   • 并联：总容量 = 单节容量 x N,总电压不变。
   • 串并联：先串联几节形成一组，再将几组并联,以获得高电压和高容量。
2. 焊接镍片：
   • 剪裁合适长度的镍片。
   • 将镍片的一端放在电池的极头上，用大功率烙铁快速焊上。千万不要烫到电池外壳！
   • 用热缩管将每个焊接点都包裹起来,确保绝缘。
3. 组装电池组：
   • 将焊好的电池按照你的布局放入电池座中。
   • 用螺丝或尼龙扎带将它们固定在一起。
4. 连接保护板：参考方案二，将电池组的总正负极连接到保护板的B+和B-。
5. 制作外壳：根据电池组的尺寸，切割或3D打印外壳，并预留出开关、接口的孔位,将电池组和电路装入外壳并固定。

第三部分：高级技巧与常见问题

• 如何平衡电池？：对于多节串联电池，不均衡的电量会损害电池寿命和安全性，好的BMS（电池管理系统）自带平衡功能，如果你用的是简单的保护板，可以定期用充电器充满，再全部放光，进行几次“充循环”,有助于电量均衡。
• 如何给电池组充电？：
  • 如果保护板自带充电口（如TP4056+2S BMS一体化板），直接用Micro-USB或Type-C充电即可。
  • 如果没有，你需要一个与电池组电压匹配的平衡充电器（如RC模型用的充电器）。
• 如何计算续航？：续航时间（小时） = 总容量（mAh） x 电压 / 设备功率（mW），一个20000mAh的3.7V电池组，给一个5V/1A（5W）的手机充电，理论续航时间约为 (20000 * 3.7) / (5 * 1000) ≈ 14.8 小时,实际会有损耗。

希望这份详细的指南能帮助你成功完成你的18650电池盒DIY项目！祝你玩得开心,并始终牢记安全第一。
