TcL电视l23F3270B故障大全

TCL L23F3270B 电视故障大全与排查指南

在开始任何操作前，请务必注意安全！ 电视内部有高压部件，即使断电后，大电容中仍可能储存有危险电压，非专业人士建议仅进行外部检查和简单的设置调整,内部维修请务必交由专业技术人员。

第一部分：电源问题 - 电视完全无反应

这是最常见的故障类型，表现为按遥控器或机身按键，电视指示灯不亮,屏幕全黑。

故障现象1：指示灯不亮，完全没反应

• 可能原因1：电源板故障

  • 分析： 电源板是电视的“心脏”，负责将220V交流电转换为电视各部件所需的直流电压，如果电源板损坏（如保险丝熔断、初级或次级电路故障）,电视将完全无法启动。
  • 排查步骤：
    1. 检查外部供电： 确认电源线是否插紧，墙上的插座是否有电（可以插一个台灯或手机充电器试试）。
    2. 检查电源线： 换一根确认是好的电源线试试,排除电源线内部断裂的可能。
    3. “听声”判断： 电视接通电源后，仔细听是否有轻微的“嘶嘶”声或“滴”的一声启动声，如果有，说明电源板在工作，问题可能在主板或屏幕，如果完全没有任何声音,电源板损坏的可能性非常大。
    4. 专业检测： 需要打开后盖，使用万用表测量电源板的输出电压（如5V, 12V, 24V等）是否正常，如果无输出或输出电压严重不稳,则需更换电源板。

• 可能原因2：电源开关或按键板故障

  • 分析： 老式电视的电源开关是机械式的,可能会因老化或卡住而无法接通电路。
  • 排查步骤：
    1. 反复按压电源键： 尝试多按几次机身电源键,感受是否有弹回的手感。
    2. 轻敲机身： 在接通电源的情况下，轻敲电视右下角的电源按键区域，看是否能偶然接通，如果能,基本可以确定是按键或内部开关损坏。

第二部分：屏幕显示问题 - 有声音但图像异常

电视能开机，有声音,但屏幕出现各种问题。

故障现象2：黑屏/黑屏但有声音

• 可能原因1：背光板（或灯条）故障

  • 分析： 这是LCD电视的“通病”，屏幕本身不发光，需要背光板上的LED灯条提供光源，如果灯条全部或部分损坏，你看到的就会是黑屏，但图像信号和声音都正常，在黑暗中，用手电筒以斜角照射屏幕，如果能隐约看到图像，则100%是背光问题。
  • 排查步骤：
    1. 手电筒测试法： 这是最有效的判断方法，在电视开机黑屏状态下，打开手机手电筒，紧贴屏幕表面缓慢移动，如果能看到模糊的图像轮廓，说明主板和屏幕逻辑板工作正常,问题出在背光。
    2. 听声音： 确认电视是否有声音，比如换台、调节音量时声音是否有变化，如果有，证明电视已经正常工作,只是你看不见。
    3. 维修方案： 需要更换背光板或修复灯条，对于老型号电视,更换整个背光板是更常见的做法。

• 可能原因2：主板或逻辑板故障

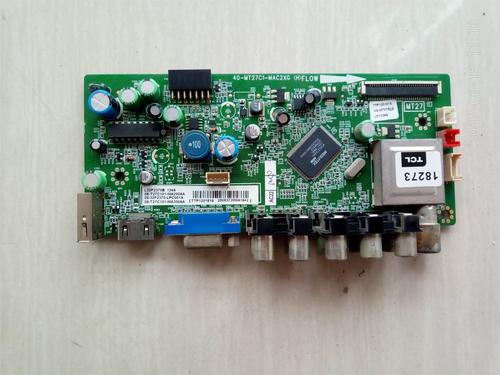

  • 分析： 主板负责处理信号和发出指令，逻辑板（T-CON板）负责驱动屏幕显示图像，如果它们损坏，也可能导致无图像信号输出到屏幕,造成黑屏。
  • 排查步骤：
    1. 排除法： 在排除了电源和背光问题后，如果手电筒测试看不到图像,那么可能是主板或逻辑板的问题。
    2. 专业检测： 需要技术人员用示波器等工具检测主板输出的LVDS信号是否正常，以及逻辑板是否接收到信号并正常工作,主板故障的概率会高于逻辑板。

故障现象3：图像异常（花屏、条纹、闪动）

• 可能原因1：信号源问题或内部接触不良

  • 分析： 外部信号线接触不良,或电视内部排线松动。
  • 排查步骤：
    1. 检查信号线： 重新拔插HDMI、AV线等,确保连接牢固。
    2. 更换信号源/线缆： 换一个HDMI接口或换一根好的线缆试试。
    3. 轻拍机身： 在出现花屏时，轻拍电视后盖或侧边，如果图像恢复正常,很可能是内部某处排线接触不良。

• 可能原因2：逻辑板故障


  （图片来源网络，侵删）
  • 分析： 逻辑板是屏幕的“大脑”，负责驱动像素点，如果它损坏或供电不稳，会出现各种花屏、竖条、横线、图像闪动等故障。
  • 排查步骤：
    1. 观察故障模式： 故障是满屏的花乱纹路，还是有规律的线条？这些信息有助于判断。
    2. 专业检测： 需要检测逻辑板的供电和输入输出信号,维修上通常是直接更换逻辑板。

• 可能原因3：屏幕（液晶面板）物理损坏

  • 分析： 如果屏幕受到过撞击或内部有水汽，会导致液晶屏本身损坏，出现黑斑、水渍、固定的亮点或暗点。
  • 排查步骤：
    1. 观察： 故障点是固定不动的，并且不会随图像内容变化而变化，屏幕一角有一个黑色的三角形区域,或者一个彩色的点始终亮着。
    2. 屏幕面板一旦损坏，是无法修复的，只能更换整个屏幕，成本极高,通常不建议维修。

第三部分：声音及其他功能问题

故障现象4：没有声音

• 可能原因1：静音

  • 分析： 最简单也最常见的原因。
  • 排查步骤：
    1. 检查遥控器和电视屏幕上是否有“静音”或“Mute”图标。
    2. 按遥控器上的“静音”键取消静音。
    3. 进入电视的“音量设置”或“音频设置”,确保音量不为零且未处于静音状态。

• 可能原因2：音频设置错误

  • 分析： 某些设置（如“耳机”、“音频输出”）可能导致内置扬声器被禁用。
  • 排查步骤：
    1. 进入“系统设置” -> “声音” -> “音频模式”，尝试切换不同的模式（如“标准”、“音乐”、“新闻”）。
    2. 检查“音频输出”设置，确保设置为“扬声器”或“TV Speaker”，而不是“耳机”或“音频功放”。

• 可能原因3：音频处理电路故障

  • 分析： 声音信号经过主板上的音频处理芯片，再到功放板，最后驱动扬声器，如果其中任何一个环节出问题,都会导致无声。
  • 排查步骤：
    1. 检查扬声器： 打开电视后盖（断电后），小心地将扬声器连接线拔下再插上，确保接触良好,可以用万用表的电阻档简单测量扬声器音圈是否通。
    2. 专业检测： 需要技术人员检测主板输出的音频信号是否正常，以及功放板是否工作,通常是更换主板或功放板。

故障现象5：遥控器失灵

• 可能原因1：遥控器没电
  • 排查步骤： 更换新的电池。
• 可能原因2：遥控器对准角度不对或距离太远
  • 排查步骤： 确保遥控器正对电视右下角的接收窗口,距离在1米以内。
• 可能原因3：遥控器或电视接收头故障
  • 排查步骤：
    1. 用手机的摄像头对准遥控器红外发射头，按任意键，如果能看到紫光闪烁,说明遥控器是好的。
    2. 如果遥控器正常，问题可能在电视的接收头，可以尝试用
