TCL彩电TB1240AN芯片无彩色故障因何而起？

故障现象定义

首先明确“无彩色”的具体表现：

• 黑白图像正常，但完全没有彩色：这是最典型的现象，图像清晰，有亮度，但人物、景物都是黑白的。
• 可能伴随的其他现象：有时可能会出现彩色时有时无、彩色扭曲（拉丝）、彩色异常（偏色、色斑）等,但核心是彩色信息缺失或错误。

TB1240AN无彩色的核心原因分析

彩色信号的产生是一个链路过程，任何一个环节出问题都可能导致无彩色，对于TB1240AN芯片，其内部处理彩色的核心电路是色度解码器,故障原因可以归结为三大类：

1. 色度信号未能进入TB1240AN芯片：即芯片的色度信号输入端（CVBS IN或C IN）没有信号或信号异常。
2. TB1240AN芯片内部色度解码电路工作异常：芯片供电、时钟、I2C总线等基本工作条件正常,但色度解码部分本身损坏或处于非正常工作状态。
3. 与色度处理相关的外部电路或控制信号问题：制式切换错误、副载波恢复电路异常、色饱和度控制电压异常等。

检修思路与步骤（从简到繁，从外到内）

检修时，请务必先准备好工具：万用表（带二极管档和电压档）、示波器（强烈推荐，事半功倍）、隔离变压器（安全第一）。

第一步：安全检查与初步观察

1. 安全第一：给电视通电前，确保电源部分无明显元件烧黑、炸裂，使用隔离变压器进行维修,防止触电。
2. 观察故障现象：确认确实是“黑白图像，无彩色”，观察屏幕上是否有字符显示？如果字符也无色，则问题可能更偏向于I2C总线或芯片内部；如果字符有彩色，则说明芯片的基本显示功能是好的,问题更可能集中在色度信号通路上。

第二步：关键电压测量（判断芯片基本工作条件）

这是检修的基石，如果这些电压不正常,后面的检测都没有意义。

1. 供电电压：TB1240AN有多组供电,必须全部测量。


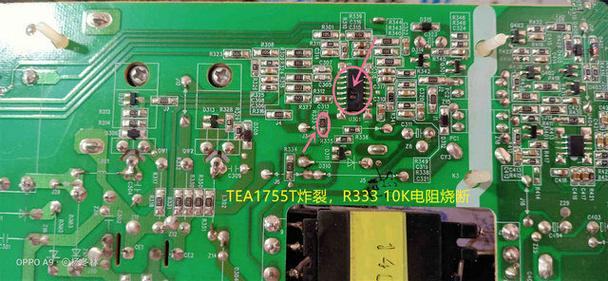

   （图片来源网络，侵删）
   • AVDD (模拟供电)：通常为+8V或+9V,这是芯片内部视频和色度处理部分的核心供电。
   • DVDD (数字供电)：通常为+5V或+3.3V,这是芯片内部逻辑控制部分的核心供电。
   • +33V：提供给高频头调谐器的供电。
   • +12V：提供给一些外围电路,如伴功放等。
   • 测量方法：找到TB1240AN datasheet上标注的电源引脚，用万用表直流电压档测量对地电压是否正常且稳定，如果电压为0或偏低，需顺着供电电路往前查，查保险电阻、滤波电容、稳压块（如7805, 7809等）是否损坏。

2. I2C总线电压：

   • 引脚：通常为SDA（数据线）和SCL（时钟线）。
   • 测量：在正常工作状态下，这两根线的电压在 3V ~ 4.5V 之间轻微波动，如果电压被固定在某个值（如0V或5V），或者电压明显偏低，说明I2C总线通信可能已经“死机”或被外部电路拉死。
   • 重要性：CPU通过I2C总线控制TB1240AN的所有功能，包括制式切换、色饱和度调节等，如果I2C总线不工作，芯片可能无法正确识别信号，或处于强制“黑白”状态。这是无彩色故障中一个非常常见的原因。

3. 复位电压：

   • 检查芯片的RESET引脚是否有正常的复位高电平（通常是+3.3V或+5V）。

第三步：信号通路追踪（找到故障点）

如果第二步的关键电压都正常，那么问题就出在信号通路上，这是检修的核心环节，示波器是必备工具。

1. 信号源输入检查：


   （图片来源网络，侵删）
   • AV输入：用DVD或机顶盒等信号源，通过AV线（黄、白、红）接入电视的AV接口，观察是否仍然无彩色，如果换接口后彩色出现，则可能是原接口（如TV射频口）或其对应通道的电路有问题。
   • TV信号：如果只在TV模式下无彩色,则问题可能在高频头或中频部分。

2. 追踪色度信号输入（CVBS IN）：

   • 找到输入到TB1240AN的CVBS（复合视频）信号输入引脚，这个信号是包含了亮度、色度、同步信息的混合信号。
   • 用示波器测量该引脚的波形，正常工作时，应该能看到一个完整的、同步头朝下的电视信号波形，其中包含色度副载波信号（在图像的亮电平部分能看到叠加的、频率较高的正弦波）。
   • 如果该点无波形：说明故障在信号输入到TB1240AN之间的电路，需要检查输入接口、耦合电容、匹配电阻等元件是否损坏或虚焊。
   • 如果该点波形正常：说明信号已经成功进入芯片,问题在芯片内部或其直接相关的外围电路。

3. 检查外围晶振：

   • TB1240AN内部色度解码需要精确的时钟信号，这个时钟通常由一个43MHz（或3.58MHz，取决于制式）的晶振产生。
   • 测量方法：用示波器的探头（最好使用X10档，减小影响）轻轻接触晶振的两个引脚，应该能看到幅度在0.5Vpp ~ 1Vpp左右的、非常稳定的正弦波。
   • 如果晶振无起振：可能是晶振本身损坏，也可能是其两端的谐振电容失效或漏电，尝试更换晶振和其两端的电容（通常是几十pF的瓷片电容），这是无彩色故障的高发区。

第四步：软件与控制层面检查

如果以上硬件检查都正常,那么就要考虑软件或控制逻辑的问题了。

1. I2C总线数据检查：

   • 在I2C总线电压正常波动的前提下，可以尝试断开与TB1240AN相连的其他I2C设备（如存储器EEPROM、其他解码芯片等）,看能否恢复I2C通信。
   • 如果断开后恢复正常，说明问题在被断开的外部设备上,它拉低了总线电压。
   • 如果仍然不正常,可能是TB1240AN芯片本身I2C接口损坏。

2. 色饱和度设置：

   • 这是最容易被忽略的一点，通过遥控器进入菜单（MENU），找到“图像设置”或“色彩设置”，将“色饱和度”（或“彩色”）调节到最大值。
   • 有时用户误操作将其调到了“0”，导致无彩色，虽然图像是黑白的,但这是软件层面的设置问题。

3. 制式判断：

   • TB1240AN需要根据输入信号的制式（PAL、NTSC等）来选择正确的副载波频率（4.43MHz或3.58MHz）进行解码。
   • 如果制式判断错误，芯片会选择错误的解调频率，导致无法解出色度信号,表现为无彩色。
   • 通常这个判断由I2C总线自动完成，如果自动判断失败,可能是芯片内部相关电路损坏。

常见故障元件总结

根据大量维修案例，TB1240AN无彩色的“罪魁祸首”通常是以下元件：

1. 晶振（4.43MHz或3.58MHz）及其负载电容：概率最高，晶振老化、损坏或电容失效导致不起振,是色度解码失败的直接原因。
2. 供电相关的稳压块、滤波电容：如7805、7809等损坏，或其输出的滤波电容失效（ESR增大），导致供电电压不稳或纹波过大,影响色度处理电路。
3. I2C总线上的上拉电阻：通常为2.2KΩ ~ 4.7KΩ，如果其中一个阻值变大或开路,会导致总线通信异常。
