格力柜机空调显示H5故障怎么办？

模块保护

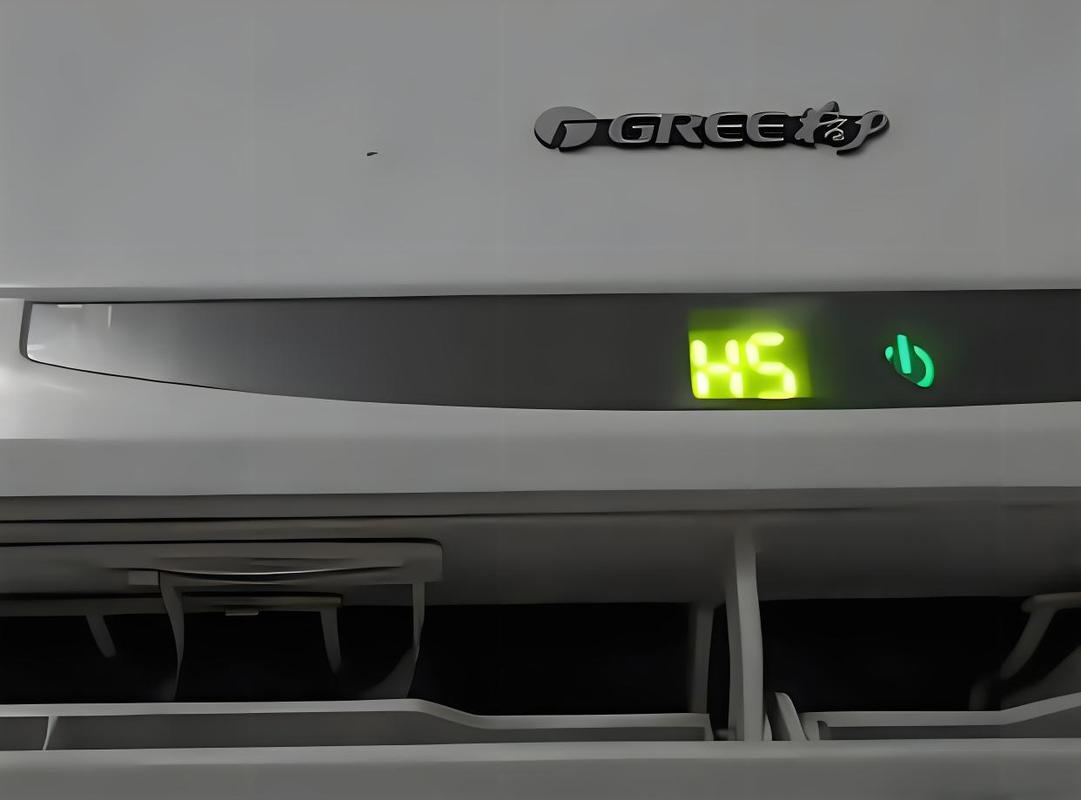

格力空调显示 H5，其核心含义是 “模块保护” 或 “模块故障”。

这里的“模块”指的是空调的 IPM模块（Intelligent Power Module，智能功率模块），IPM模块是变频空调的“心脏”和“大脑”的结合体，它负责接收控制板的指令，然后将直流电转换成频率和电压均可调的交流电，来驱动压缩机的运转，一旦这个模块出现问题或检测到异常，为了防止模块自身被烧毁或引发更大的安全事故，空调就会启动保护程序，停止压缩机工作，并显示H5故障代码。

H5故障的主要原因分析

H5故障并非单一原因造成,通常可以分为以下几大类，由简到繁排查：

供电电压异常 (最常见的原因)

IPM模块对工作电压的稳定性要求非常高,电压过高或过低都可能导致模块内部元件过载或保护电路启动。

• 电压过高： 超过了模块能承受的上限，可能导致模块内部元件击穿或烧毁。
• 电压过低： 电网电压不稳，或线路过长、线径过细导致电压降过大，使模块无法正常工作，进入保护状态。
• 电压不稳： 电网中存在频繁的波动或瞬时尖峰电压。

模块本身损坏 (硬件故障)

这是最直接的故障原因,IPM模块是一个精密的电子元件，由多个IGBT（绝缘栅双极型晶体管）等元件组成，这些元件可能因以下原因而损坏：

• 自然老化或寿命终结。
• 散热不良导致过热烧毁。 (见第3点)
• 遭受雷击或电网浪涌冲击。
• 制造缺陷或运输过程中的震动损坏。

散热不良 (导致模块过热保护)

IPM模块在工作时会产生大量热量,必须依靠散热器和风扇进行有效散热，如果散热系统出现问题，模块温度会持续升高，当超过安全阈值时，模块的过热保护功能就会被触发，显示H5。

• 散热器灰尘堵塞： 柜机空调的进风口和散热片长期未清洁，灰尘积聚，严重影响散热效率。
• 散热风扇故障： 风扇不转、转速慢或被异物卡住，无法将热量带走。
• 环境温度过高： 空调安装在封闭、不通风的小空间（如无窗的储藏室），导致环境温度过高，影响散热。

通信故障

IPM模块需要与空调的主控制板进行实时通信,以交换数据和指令，如果它们之间的通信线路出现问题，模块会无法正常接收指令或反馈状态，也可能触发保护。

• 连接线松动或脱落： 模块与主板之间的排线接触不良。
• 通信线路受干扰： 周围有强电磁干扰源。
• 主控制板故障： 主板本身出现问题，无法正确与模块通信。

排查与解决方法 (建议由简到繁)

在尝试任何操作前,请务必切断空调的总电源，确保安全。

第一步：用户自查 (可自行操作)

1. 检查供电电压：


   （图片来源网络，侵删）
   • 使用万用表测量插座电压是否在空调铭牌标定的正常范围内（通常是198V-242V）。
   • 如果电压持续异常,建议联系当地供电部门或等待电压稳定后再试，如果家里电压普遍不稳，可以考虑安装一个稳压器。

2. 清洁散热系统：

   • 这是用户最容易操作且很可能解决问题的步骤。
   • 清洁滤网： 取下空调的进风格栅，抽出滤网，用清水冲洗干净并晾干。
   • 清洁散热片： 拆下外壳，使用专用的空调清洁剂和软毛刷，仔细清洁散热片（即蒸发器）上的灰尘，注意不要弄湿电器元件。
   • 检查风扇： 观察内机风扇是否在开机时正常运转，有无异响或卡顿。

3. 检查电源连接：

   确保空调的电源插头插紧,墙上的插座接触良好，可以尝试换一个插座。

第二步：联系专业售后维修 (如果自查无效)

如果完成以上步骤后,H5代码依然存在，那么很可能是模块本身损坏、主板故障或更复杂的电路问题。强烈建议您不要自行拆解或修理，应立即联系格力官方售后服务或专业的家电维修人员。

专业维修人员通常会进行以下操作：

1. 使用专业设备检测：

   用万用表、示波器等工具精确测量供电电压和模块各端子的电压、波形，判断电压是否稳定、通信信号是否正常。

2. 排查通信线路：

   检查并重新插拔模块与主板之间的连接线,确保接触牢固。

3. 测量模块阻值：

   在断电情况下,测量模块关键端子的正反向电阻，初步判断模块内部是否有短路或断路。

4. 更换故障部件：
   • 如果确认是IPM模块损坏，需要更换新的模块，这是最常见的维修方案。
   • 如果确认是主板故障，需要更换主板。
   • 如果散热风扇损坏，则更换风扇。

H5故障是一个比较严重的硬件故障,虽然有时可以通过清洁散热或等待电压稳定来解决，但很多时候都需要专业人员上门维修，更换损坏的IPM模块。
