海信tlm40v68pk背光板故障怎么办？

常见故障现象

当背光板出现故障时,电视通常会表现出以下几种典型症状：

1. “无光栅、有声”：这是背光板故障最典型的现象，开机后，电视有伴音，屏幕图像正常（可以通过用强光手电筒贴近屏幕照射，能看到非常暗淡的图像），但屏幕本身完全不亮,一片漆黑。
2. “开机瞬间亮一下，然后熄灭”：开机时，背光管会闪烁一下，然后屏幕马上变黑，这通常是高压输出部分（如灯管、高压变压器、驱动IC）存在短路或过流保护。
3. 屏幕有竖线、横线或斑块：屏幕上出现不规律的亮线、暗线或色块，可能是灯管老化、接触不良或高压板驱动部分异常。
4. 屏幕亮度不均或局部亮斑：屏幕一边亮一边暗，或者出现局部特别亮的区域,通常是灯管老化或驱动电路不平衡导致。
5. “三无”：既没有图像也没有声音，这种情况不一定全是背光板的问题，也可能是电源板的初级（主电源）部分损坏，导致整机不工作,需要进一步排查。

可能故障原因分析

根据故障现象,我们可以大致判断故障点：

A. “无光栅、有声”故障分析

这是最常见的故障，根源在于背光高压电路没有工作。

1. 控制信号问题：

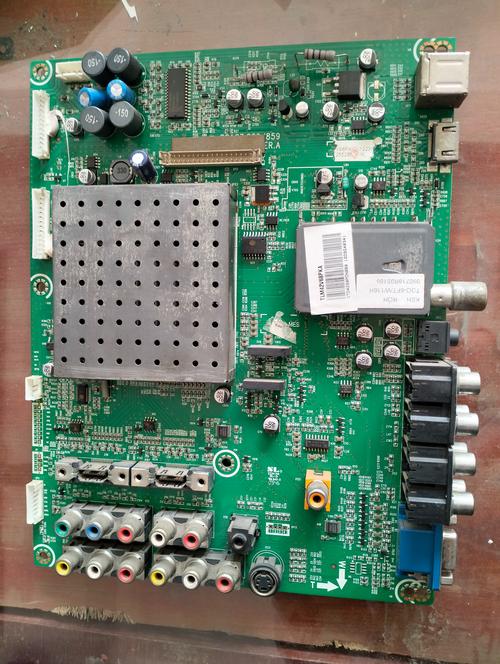

   • 主板没有发出背光开启信号：主板检测到异常（如电压不稳、总线通信故障），会阻止背光开启，需要测量主板到电源板的BL-ON或BL-EN信号线是否有高电平（通常是5V或3.3V）。
   • 背光亮度控制信号异常：BL-ADJ或PWM信号是调节背光亮度的，如果此信号异常，可能会导致背光不工作或亮度失控，用万用表测其电压是否在正常范围内（通常在0-3.3V或0-5V之间变化）。

2. 供电问题：


   （图片来源网络，侵删）
   • 背光供电电压缺失：电源板需要为主板和背光电路提供工作电压，对于背光部分，通常是12V或24V，需要测量电源板是否有稳定的12V/24V电压输出到背光驱动电路，这个电压由电源板的PFC电路提供。

3. 背光驱动电路自身故障：

   • 高压板上的保险丝熔断：这是最常见的硬件损坏，由于后级电路（如MOS管、高压变压器、灯管）短路，导致瞬间大电流烧毁保险丝。这是重点检查对象！
   • 驱动IC（OZ9928/OZ9938等）损坏：这是高压板的核心控制芯片，负责产生PWM信号和控制MOS管，如果它损坏,整个背光电路将停止工作。

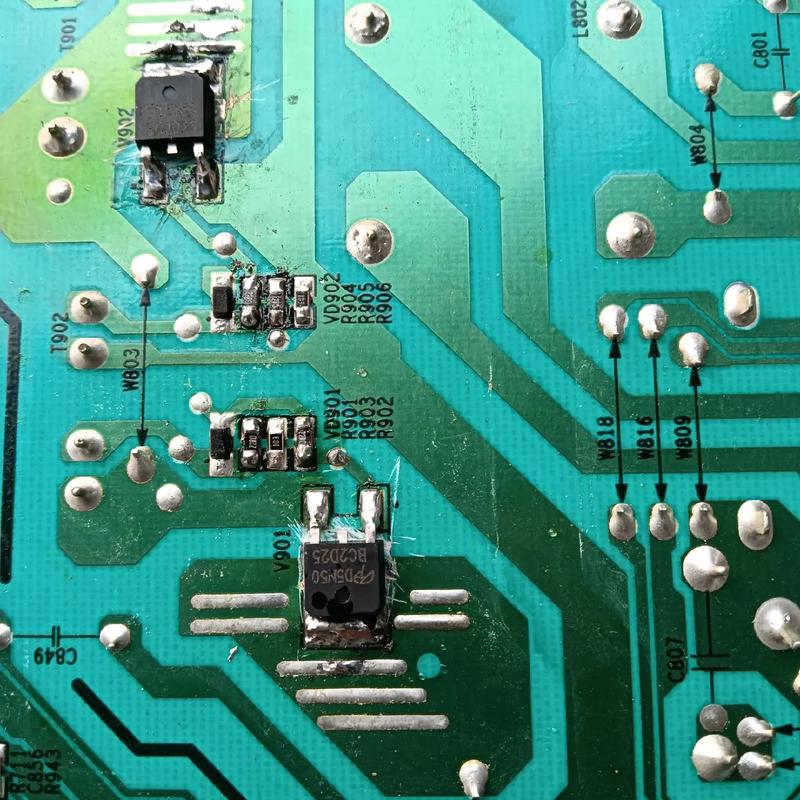

   • MOS管（场效应管）损坏：MOS管是驱动高压变压器的开关管，工作在高电压、大电流状态下，容易击穿短路，如果MOS管击穿,通常会连带烧毁保险丝和驱动IC。
   • 高压变压器（升压变压器）损坏：每个灯管对应一个高压变压器，如果某个变压器内部短路，会引起过流保护,导致整个背光电路停止工作。
   • 灯管（CCFL）老化或损坏：灯管寿命到期或接触不良，会导致背光不亮，如果某个灯管完全击穿,也会引起保护。

故障排查步骤（DIY指南）

⚠️ 安全警告： 背光板内部存在高压，即使在断电后，电容中仍可能储存有致命的电荷，非专业人士请勿随意触碰高压部分！维修时务必使用隔离变压器,并确保对大电容进行放电操作。

工具准备：万用表、螺丝刀、电烙铁、焊锡、吸锡器、隔离变压器（强推）。

目视检查

断开电视电源，拆下后盖和背光板,仔细观察背光板：

• 保险丝：找到电源板上的保险丝（通常是一个或几个棕色或绿色的方块元件），观察是否发黑、熔断。
• 电容：检查是否有电容鼓包、漏液或顶部“爆顶”的现象,这是电源板最常见的故障点之一。
• MOS管和驱动IC：看是否有明显的烧焦、裂痕。
• 高压变压器：观察是否有烧焦的痕迹。

测量关键电压（在通电状态下）

务必在通电状态下操作，注意安全！

1. 测量主供电电压：用万用表直流电压档，测量电源板输出到主板的12V或24V电压是否正常且稳定，如果这个电压没有或异常,问题可能出在电源板的PFC或主电源部分。
2. 测量控制信号：
   • 找到主板连接到电源板的排线（通常为6-10Pin）。
   • BL-ON/BL-EN：开机时，此引脚应为高电平（如5V），如果没有,检查主板。
   • BL-ADJ/PWM：此引脚电压会随着亮度调节而变化，开机后，正常情况下应有1-3V左右的电压。

排查背光驱动电路（断电后）

如果主供电和控制信号都正常，但背光仍然不亮,那么问题就在背光驱动板上。

1. 检查保险丝：

   • 如果保险丝熔断，绝对不能直接更换新保险丝就通电！ 必须先找到导致保险丝熔断的短路元件。
   • 用万用表的二极管档或电阻档，在路测量MOS管的D-S极、高压变压器的初级线圈是否击穿短路，如果测得阻值接近0,则该元件已损坏。

2. 检查驱动IC：

   • 驱动IC（如OZ9928）的供电脚（VCC）是否有正常的电压（通常为12V-18V）。
   • 检查其使能脚、反馈脚等关键引脚电压是否与正常图纸值相符（需要在网上查找该电源板的维修图纸）。

3. 检查灯管：

   • 如果有条件，可以拔下灯管的连接器，用万用表电阻档测量每个灯管的灯丝是否导通，如果灯丝开路,灯管就坏了。
   • 更换灯管时，建议成对更换,以保证亮度均匀。

维修方案与建议

1. 简单维修（适合有一定电子基础者）：

   • 更换保险丝：如果只是保险丝熔断，且通过测量确认后级MOS管、高压变压器等没有短路，可以更换同规格的保险丝，但成功率不高,因为通常只是表象。
   • 更换损坏元件：如果确认是某个MOS管、高压变压器或电容损坏，可以购买同型号元件进行更换,这需要一定的焊接技巧。
   • 更换灯管：如果只是灯管老化或损坏，可以自行购买同规格的CCFL灯管进行更换,注意长度和接口类型。

2. 专业维修：

   • 更换整块电源板：这是最简单、最省心的方法，在淘宝、京东等电商平台搜索电视型号或电源板型号（如RSAG7.820.2163），可以买到全新的或二手的电源板，成本通常在100-300元之间，对于大多数用户来说,这是性价比最高的选择。
   • 送修专业维修店：如果自己没有能力维修，可以寻找当地的电视维修店，他们通常有经验,可以快速定位故障并进行维修。

对于海信 TLM40V68PK 的背光板故障，“无光栅、有声”是首要排查的症状。

• 新手/不想折腾：直接购买一块同型号的电源板进行更换,一劳永逸。
• 电子爱好者：可以从检查保险丝入手，然后逐一排查MOS管、驱动IC、高压变压器和灯管,通常会是这几个元件中的一个或多个损坏。

希望这份详细的指南能帮助您解决问题！
