这款电视使用的电源板型号通常是34005555 或 34005557，这是一个非常经典的康佳/海信早期LED电视电源方案，由珠海赛捷生产，了解这一点很重要,因为这类电源板的故障模式和维修方法都比较成熟。
（图片来源网络，侵删）
电源板概述
这块电源板采用“+12V PFC+双反激式DC-DC”的架构,主要输出三组电压：
- +12V (PFC输出)：为主板、背光驱动板（TCON）等提供主要工作电压。
- +24V (DC-DC输出)：专门为LED背光条供电。
- +5V_STB (待机电压)：用于主板待机电路,实现遥控开机和信号接收。
绝大多数故障都集中在这几路电压的输出异常上。
常见故障现象与原因分析
故障现象1：整机无反应，指示灯不亮
这是最常见的故障，通常是+5V_STB待机电压缺失导致的。
可能原因及排查步骤：
（图片来源网络，侵删）
-

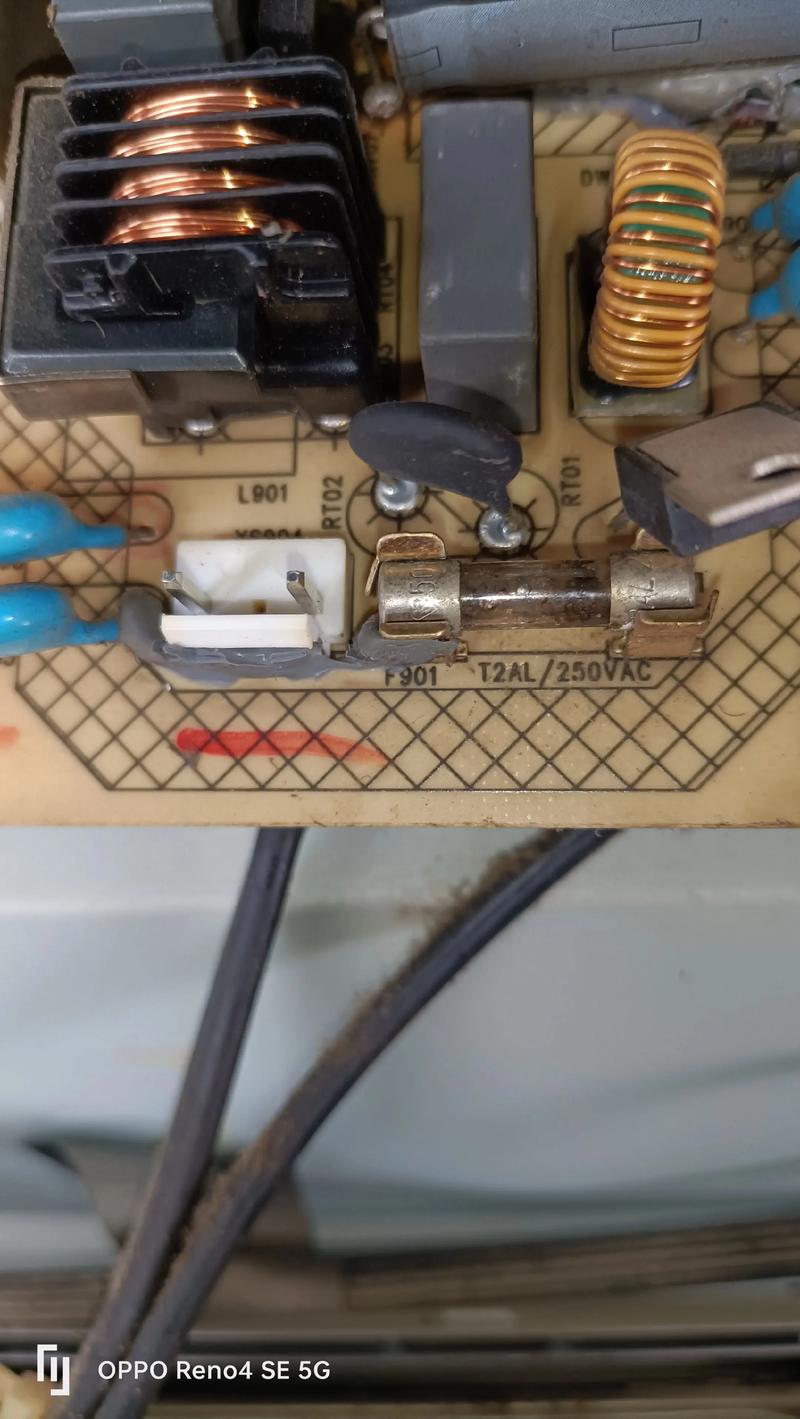

保险丝熔断 (F1)
- 现象：打开电源板，看到保险丝F1（通常在AC输入端，是一个棕色或黑色管状元件）发黑或断裂。
- 原因：这表明电源板存在严重的短路故障，需要重点检查以下元件：
- 整流桥 (BR1)：是否击穿短路。
- PFC开关管 (Q1)：通常是一个大功率MOS管（如K2657, K2844等），最容易击穿，检查其D、S极间是否短路。
- PFC驱动IC (U1)：如L6599D、NCP1397等,是否损坏导致开关管失控。
- 输入浪涌抑制电路：如压敏电阻、X电容等。
- 维修：更换损坏的元件。注意：更换开关管后，最好检查一下其栅极的驱动电阻是否烧毁，否则新管可能再次击穿,务必检查PFC电感是否发黑或开焊。
-
保险丝完好，但无+5V_STB输出
- 原因：故障发生在PFC电路或DC-DC待机电路。
- 排查步骤：
- 测量PFC输出电压：正常工作时，PFC电路会输出约+380V左右的直流电压，如果此电压为0V，说明PFC电路未工作。
- 检查PFC电路的启动电阻（通常是大功率电阻，如1MΩ/2W）是否开路。
- 检查PFC驱动IC（U1）及其外围电路（如VCC供电、反馈电路）是否正常。
- 测量+5V_STB电路：如果PFC电压正常（约380V），但无+5V输出，则问题在DC-DC待机电路。
- 检查待机开关管（Q2，通常是SOT-23或TO-252封装的小MOS管）是否击穿。
- 检查待机变压器（T2）是否开焊或损坏。
- 检查+5V输出端的整流二极管（通常是肖特基二极管，如SS34）和滤波电容是否损坏。
- 检查待机控制IC（U2，如TEA1733L、NCP1013AP等）及其外围电路。
- 测量PFC输出电压：正常工作时，PFC电路会输出约+380V左右的直流电压，如果此电压为0V，说明PFC电路未工作。
故障现象2：指示灯亮，但屏幕不亮（有声音）
这表明待机电路正常（+5V_STB正常），但主电源或背光电路有故障。
可能原因及排查步骤：
（图片来源网络，侵删）
-

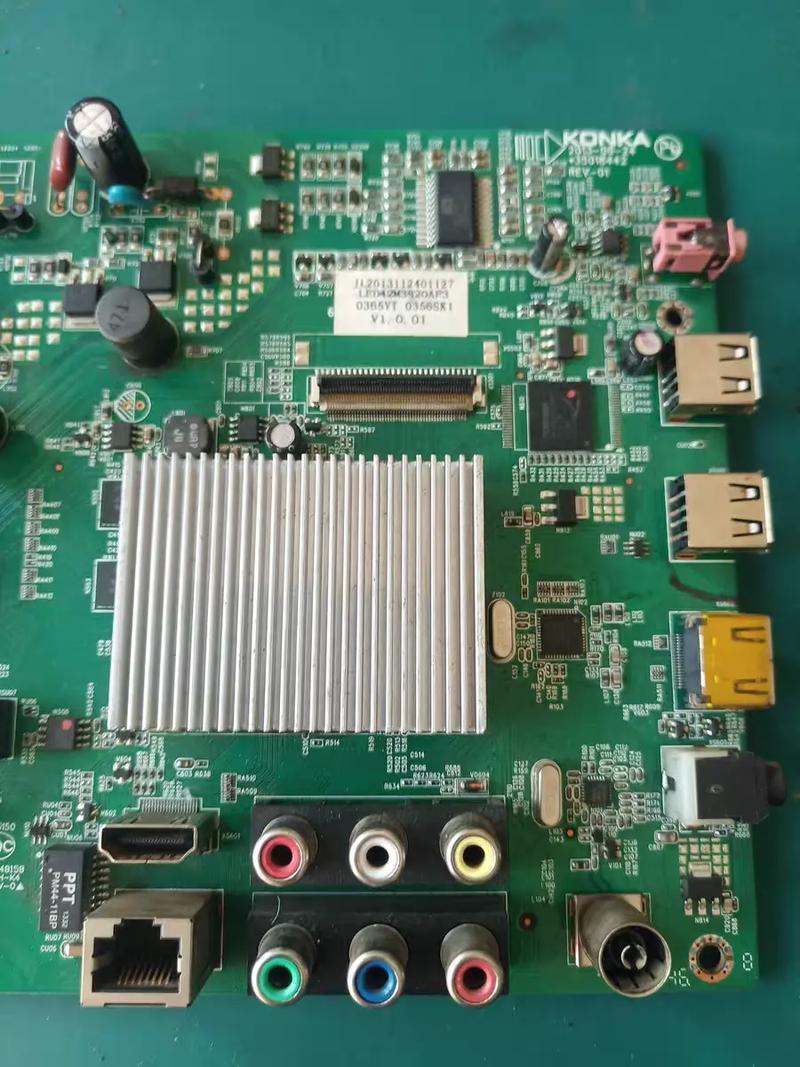

+12V主电压输出异常
- 现象：主板指示灯亮，但屏幕黑屏，用手电筒斜照屏幕能看到非常暗的图像（或完全没有）。
- 原因：
- 检查+12V输出端的滤波电容是否鼓包、漏液。
- 检查+12V整流二极管（通常是肖特基二极管）是否开路或损坏。
- 检查主开关管（Q3）是否损坏。
- 检查主变压器（T1）是否开焊。
- 检查主电源驱动IC（U3）（如NCP1397, NCP1377等）及其工作条件（VCC、反馈等）是否正常。
-
+24V背光电压输出异常
- 现象：指示灯亮，主板也似乎在工作（可能能听到开机声音），但屏幕完全不亮,用手电筒照射无任何图像。
- 原因：
- +24V输出端保险丝熔断：通常是贴片保险丝FB2或FB3，这表明背光驱动板（TCON）或背光条存在严重短路。
- 排查：断开电源板到背光板的排线，再次通电测量电源板是否输出+24V，如果恢复正常，则故障在背光驱动板或背光条。
- 背光板故障：通常是驱动板上的MOS管、驱动IC损坏。
- 背光条故障：整条或部分灯珠短路，导致保护，可以通过测量背光条两端电阻来判断（正常阻值通常在几欧姆到十几欧姆，无穷大或短路都异常）。
- +24V电压正常，但背光不亮：说明电源板工作正常，故障在主板或背光驱动板的控制信号上，需要检查主板是否送出了背光开启信号（通常是一个高/低电平信号）。
- +24V输出端保险丝熔断：通常是贴片保险丝FB2或FB3，这表明背光驱动板（TCON）或背光条存在严重短路。
故障现象3：屏幕闪烁，或“嗞嗞”响
- 现象：开机后屏幕图像闪烁不定，或者能听到电源板发出“嗞嗞”的异常声响。
- 原因：
- 负载过重：可能是主板、背光板或电源板自身元件轻微短路,导致电源保护电路动作。
- 反馈环路问题：PFC或DC-DC电路的电压/电流反馈环路出现问题,导致输出电压不稳定。
- 电容失效：PFC输出滤波电容或主电压/背光电压的滤波电容性能下降（ESR变大），导致电压波动，这是此电源板的一个高发故障点，外观可能看不出问题,但需要更换。
维修思路与步骤总结
对于非专业人员，强烈建议在通电前先进行静态电阻测量,避免扩大故障。
- 安全第一：拔掉电源插头，给电源板放电（用大功率电阻短接PFC输出电容两端）。
- 目视检查：仔细观察电源板，寻找明显烧毁、鼓包、发黑或开焊的元件。
- 静态测量：
- 测AC输入端电阻：用万用表二极管档或电阻档测量AC-L和AC-N到PFC+（380V）之间的电阻，正常应该有正向充电现象（电阻值从无穷大变小再变大），如果阻值很小或为0,说明整流桥或PFC开关管击穿。
- 测PFC开关管：测量Q1的D-S极,应无短路。
- 测主/待机开关管：测量Q2、Q3的D-S极,应无短路。
- 通电动态测量（谨慎操作！）：
- 连接假负载：为了安全测量+12V和+24V电压，最好接上相应的假负载（如汽车灯泡或水泥电阻）,防止空载电压过高损坏电路。
- 测量关键点电压：
- PFC输出：正常约380V。
- 待机VCC：测量待机IC（U2）的VCC脚，应有启动电压（如12-18V）。
- +5V_STB：正常5V。
- +12V：正常12V。
- +24V：正常24V。
- 逐级排查：
- 根据测得的电压,判断故障在哪一路电路。
- 无+5V，就重点查待机DC-DC电路；无+12V，就查主DC-DC电路。
- 利用示波器观察关键波形（如PFC驱动波形、PWM驱动波形）是快速定位故障的高级方法。
重要提示
- 此电源板易损元件：PFC开关管、主/待机开关管、PFC滤波电容、+12V/+24V滤波电容、整流桥。
- 维修风险：开关电源涉及高压，非专业人员切勿尝试维修,有触电危险。
- 代换建议：如果电源板损坏严重，维修成本较高或找不到配件，最稳妥的方法是直接更换一块同型号的电源板，购买时务必确认型号（34005555 / 34005557）或电视型号（LED32IS97N）完全一致。
希望这份详细的指南能帮助你判断和解决康佳LED32IS97N的电源板问题。
