在进行任何内部检查或维修之前，请务必拔掉电视的电源插头，并确保您具备基本的电子维修知识和技能，如果您不熟悉电路和万用表的使用，强烈建议联系专业维修人员,以免造成二次损坏或触电风险。

（图片来源网络，侵删）

第一步：初步判断与外部检查

在打开电视后盖之前,先排除一些简单的外部因素。

检查静音状态：
- 按遥控器和电视本体上的“静音”键,确保电视没有被意外静音。
- 检查屏幕上是否有“静音”或“MUTE”的图标显示。
检查音量设置：

确认电视的音量没有被调到最低或“0”，尝试按音量“+”键,观察屏幕上的音量条是否有变化。
（图片来源网络，侵删）
检查信号源和音频设置：
- 信号源问题：如果您使用的是机顶盒、游戏机等外部设备，请检查这些设备的音频线是否连接正确,以及机顶盒本身的音量是否正常。
- 音频设置：进入电视的“设置” -> “声音”菜单，检查是否误设置了“耳机输出”（导致内部扬声器被关闭）、“音频模式”是否正常、是否有“均衡器”等设置导致声音异常。
检查遥控器：

确保遥控器工作正常，可以控制其他功能,可以尝试更换遥控器电池。

如果以上外部检查都正常，那么问题很可能出在电视内部,我们需要进行下一步。

（图片来源网络，侵删）

第二步：开机观察与故障现象分析

重新插上电源，打开电视,仔细观察和聆听。

屏幕是否正常显示？
- 屏幕有图像，无声音：这是最常见的情况，说明电视的电源板、主板（主板负责处理信号和系统控制）、屏驱动板（逻辑板）基本工作正常，问题很可能集中在音频处理电路或功放电路。
- 屏幕无图像，无声音：问题可能更复杂，涉及电源板、主板等，但本文主要针对“无声”,所以我们先假设屏幕有图像。
听有无“嘶嘶”声或电流声？
- 将耳朵靠近电视的扬声器网罩,仔细听。
- 有轻微的“嘶嘶”声或电流声：这说明功放电路已经通电，并且扬声器本身是好的，问题在于没有接收到音频信号，或者音频信号处理芯片本身损坏。
- 完全没有任何声音：说明问题可能在功放电路的供电、功放芯片本身,或者音频信号根本没有到达功放电路。

第三步：打开后盖，进行内部检查（核心步骤）

⚠️ 安全警告：内部有高压！即使断电，大电容中也可能存有残余电荷，请务必对大电容进行放电操作！操作时请佩戴绝缘手套。

准备工具：
- 万用表（必备,用于测量电压和电阻）
- 绝缘螺丝刀
- 电烙铁（如果需要更换元件）
- 隔离变压器（专业维修推荐，可以隔离市电高压,更安全）

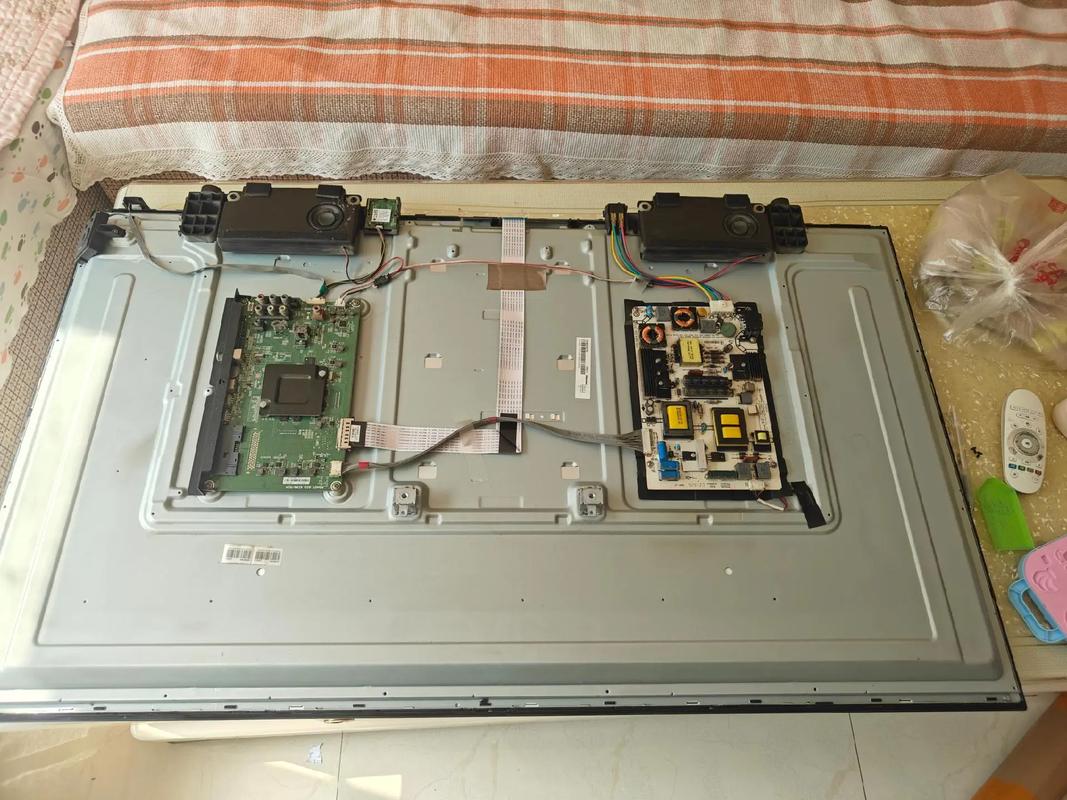

找到关键电路板：
- 主板：电视的核心,处理所有信号和系统控制。
- 音频板/功放板：有些电视的音频功放部分是独立的，有些则集成在主板上，在海信TLM26V86K这款机型中，音频功放电路通常是集成在主板上的。
- 电源板：为整个电视供电，包括主板、背光、音频等。
检修流程（从易到难，从后级到前级）：

A. 检查功放电路供电

这是最常见的问题点,功放芯片需要稳定的供电才能工作。

定位功放芯片：在主板上找到音频功放芯片，常见型号有 TDA7492、TDA7498、TPA3116D2 等,您可以搜索您主板图片上的芯片型号来确认。
测量供电电压：
- 找到功放芯片的供电引脚（datasheet 上会标明，VCC、VM 等，一般在芯片的顶部或底部，旁边会有一个大滤波电容）。
- 万用表调至 直流电压档（如20V或50V档）。
- 开机，用表笔测量供电引脚对地（通常是螺丝孔或大面积的铜箔地）的电压。
- 正常：应该有标称的电压，+12V, +18V, +24V 等，这个电压通常由电源板提供，通过主板上的一个三端稳压器（如7812，输出+12V）降压得到。
- 无电压或电压异常：
  1. 检查从电源板到主板的供电排线或插座是否松动、接触不良。
  2. 检查主板上的三端稳压器是否发热,其输入输出电压是否正常。
  3. 检供电线路上的保险电阻（通常是一个小阻值，如1Ω、2Ω的黑色电阻）是否熔断，如果熔断，说明后级有短路,需进一步排查功放芯片是否击穿短路。

B. 检查音频信号

如果功放供电正常，但依然无声,问题可能是没有音频信号输入到功放芯片。

定位信号输入点：找到功放芯片的音频信号输入引脚（通常为 L_IN, R_IN）。
测量信号电压：
- 万用表调至 直流电压档。
- 在有正常节目播放的情况下，测量输入引脚的电压，正常情况下，应该有一个很小的直流电压（通常在0.几伏到1伏之间），并且这个电压会随着声音大小和内容而轻微波动。
- 电压为0且不波动：说明音频信号没有从主板上的其他部分（如CPU、解码芯片）传输过来。
信号追踪：
1. 检查音频设置：回到主板上的CPU或系统控制芯片，检查软件设置是否正常（例如音频静音、音频模式等）,有时是软件故障导致音频被静音。
2. 检查音频耦合电容：从信号源（如AV接口、TV高频头）到功放芯片之间，会经过一些电容（通常是瓷片电容或电解电容）进行信号耦合,检查这些电容是否失效或虚焊。
3. 检查静音控制电路：主板通常有一个静音控制信号，由CPU发出，控制一个三极管或电子开关，来切断音频信号，检查这个静音控制引脚的电压是否被错误地拉低（处于静音状态），这通常是软件问题,也可能是控制三极管损坏。

C. 检查功放芯片本身

如果供电和信号都正常，但功放芯片输出端没有声音,很可能是功放芯片损坏了。

测量输出端直流电压：
- 功放芯片的音频输出引脚（通常为 L_OUT, R_OUT）在没有信号输入时，其直流电压应该是电源电压的一半（对地电压）。
- 如果功放供电是+12V，那么输出端对地电压应该是 +6V 左右。
- 测量：如果输出端电压严重偏离这个值（比如接近0V或接近12V），或者左右声道不平衡,则基本可以判断功放芯片已经损坏。
测量芯片是否发烫：开机一段时间后，用手小心触摸功放芯片（注意烫伤！），如果非常烫，甚至冒烟，说明芯片内部已经短路,必须更换。
替换法：如果有同型号的功放芯片，可以直接替换进行测试,这是最直接的方法。

第四步：总结与常见故障点

根据以上分析,海信TLM26V86K无声故障的常见原因按概率排序如下：

软件故障/设置错误：静音被开启、音频模式错误、音频通道设置错误。（最简单，优先排除）
功放电路供电异常：
- 电源板到主板的供电线松动。
- 主板上的三端稳压器损坏。
- 供电线路上的保险电阻熔断。
功放芯片损坏：
- 内部短路,导致无输出或输出电压异常。
- 内部开路,导致无信号放大。
- 这是硬件损坏中最常见的原因。
音频信号路径中断：
- 耦合电容失效。
- 静音控制电路故障（硬件或软件）。
- 前级信号处理芯片（如CPU、解码器）本身有问题。
扬声器本身损坏：可能性较低，但如果功放输出正常，可以断开扬声器接线，用万用表电阻档测量扬声器音圈的电阻，是否正常（通常为4Ω或8Ω）且有无“喀喀”声。

检修流程图

开始
  |
  V
[外部检查] --> 静音/音量/设置/信号源 --> 正常？ --否--> 调整设置
  |                                                                |
  |                                                                V
  |                                                             [问题解决]
  |                                                                |
  |                                                                V
[正常] --> [开机观察] --> 屏幕有图像？ --否--> 检查主板/电源（复杂故障）
  |
  | 是
  V
[听扬声器] --> 有电流声？ --是--> 检查音频信号输入
  |                                     |
  | 否                                 V
  |                             [检查信号耦合电容/静音电路]
  |                                     |
  |                                     V
  |                             [检查前级信号处理]
  |                                     |
  |                                     V
  |                             [问题解决]
  |
  V
  无电流声 --> [打开后盖] --> [检查功放供电] --> 电压正常？
  |                                          |
  | 否                                       V
  |                                     [检查供电排线/保险/稳压器]
  |                                          |
  |                                          V
  |                                     [问题解决]
  |
  | 是
  V
  [检查功放芯片输出电压] --> 电压正常（约VCC/2）？
  |                             |
  | 否                        V
  |                       [更换功放芯片]
  |                             |
  |                             V
  |                       [问题解决]
  |
  | 是
  V
  [检查扬声器] --> 扬声器损坏？
  |                 |
  | 否             V
  |           [软件故障/其他疑难杂症]
  |
  V
[问题解决]

希望这份详细的检修指南能对您有所帮助,祝您维修顺利！
